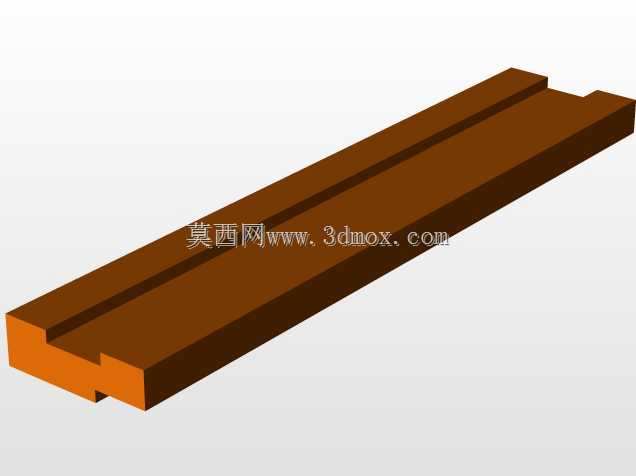

机修车间用带槽长条导向支撑构件

　　在机修车间的日常工装搭建、设备临时维修定位、小型工件转运导向场景里，这类带双通槽的长条构件是使用频率极高的基础结构件，很多一线维修钳工在处理非标维修工装时，都会优先选用这类结构做基础承载单元。从实际使用场景来看，它既可以作为小型滑移机构的导向基座，配合滑块实现维修工位上工件的直线位移调整，也能作为工装架的横向支撑梁，利用本体上的通槽快速装夹固定夹具、定位块，不需要额外在梁体上钻孔攻丝，大幅缩短临时工装的搭建周期，尤其适合机修场景里非固定、常调整的作业需求。

　　从功能特性上看，该构件采用等截面长条结构，本体上开设的两条平行通槽沿长度方向贯通，槽的截面尺寸与常用T型螺栓、方头螺母适配，装拆时只需要将螺栓头卡入槽内，滑动到指定位置拧紧螺母即可完成固定，调整位置时无需完全拆卸螺栓，松开螺母即可沿槽滑动调整，相比实心钻孔的支撑梁，调整效率提升数倍，也不会因为反复钻孔破坏梁体结构强度。构件两端做了阶梯式卡位结构，在多段拼接使用时，端部的凸台与凹槽可以实现快速对位，拼接后梁体的上平面保持齐平，不会出现台阶错位影响滑块或者工装滑动的问题，拼接处的配合间隙控制在0.1mm以内，满足机修场景下的定位精度要求。

　　设计思路上，这类构件优先考虑的是机修场景的通用性与耐用性，截面采用矩形基体加双槽的结构，基体的壁厚经过载荷校核，在作为简支梁使用时，跨距1米的情况下可以承受不超过80kg的均布载荷，满足大多数小型维修工装、工件的承载需求，不会出现明显的挠曲变形。槽口的边缘做了微小的倒角处理，既可以避免螺栓装入时刮伤螺纹，也能减少滑块滑动时的卡顿，槽底的平面度控制在0.2mm/m以内，保证滑动件移动时的平顺性，不会出现卡滞、窜动的问题。材质选用上默认采用高强度工程塑料或者铸铁材质，工程塑料版本重量轻、耐腐蚀，适合车间内潮湿、有切削液飞溅的场景，铸铁版本刚性更好，适合承载要求更高的工装基座场景，两种材质的构件外形尺寸完全一致，可以互换使用。

　　外形尺寸与安装边界方面，该构件的宽度与高度比例为3:1，整体重心偏低，作为卧式安装的导向件时稳定性更好，不需要额外增加配重即可防止侧翻。安装时既可以通过槽内的螺栓从上方固定在下方的支架上，也可以通过构件两端的安装孔用螺栓从端面锁紧，两种安装方式的定位基准统一，安装后梁体的上平面与安装基准面的平行度可以控制在0.15mm/m以内。如果需要垂直安装作为竖向导向使用，只需要在安装面增加定位销即可承受侧向载荷，槽内的滑块可以加装锁紧装置，调整到指定高度后锁紧即可固定位置，满足维修时工件高度调整的需求。在实际使用中，这类构件还可以根据需要切割成不同长度，切割后只需要对切口端面做简单的倒角处理，不影响槽内结构的正常使用，适配机修车间里各种不同长度的工装需求，不需要提前储备多种固定长度的配件，大幅降低车间配件的储备成本。
