锥齿轮传动配套支撑安装支架结构

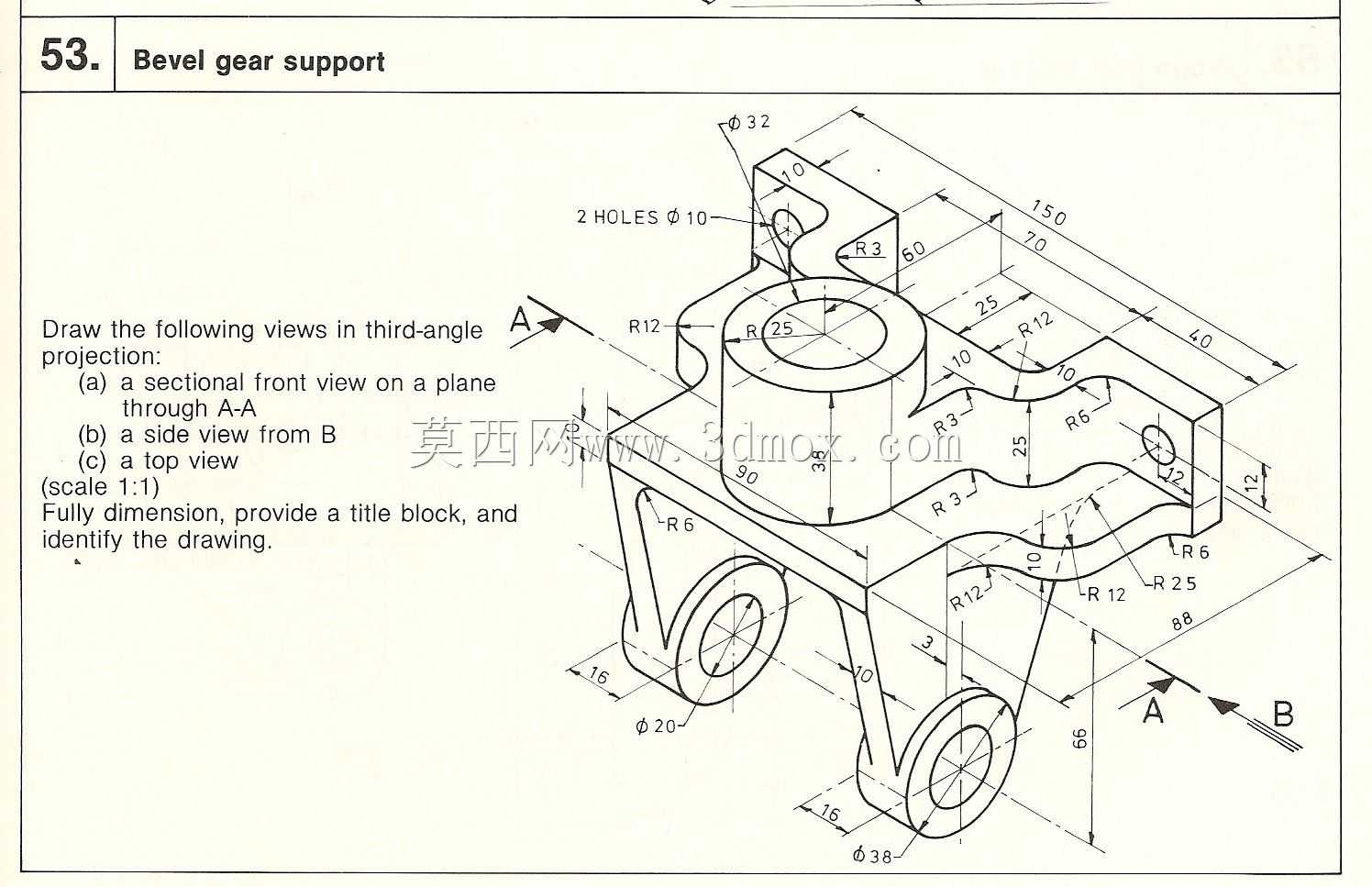

　　在各类需要实现相交轴动力传递的机械传动场景中，锥齿轮的安装定位精度直接决定了整套传动系统的啮合平稳性、传动效率与运行寿命，而配套的支撑支架正是保障锥齿轮副安装位置精度、承载运行载荷的核心基础构件。这款锥齿轮支架的设计完全围绕锥齿轮传动的实际工况需求展开，主体采用一体化铸造成型后做精加工处理的结构方案，避免了多件拼接带来的装配累积误差，同时提升了整体结构的刚性，能够承受锥齿轮啮合过程中产生的径向力、轴向力与交变冲击载荷。从结构布局来看，支架中部设置的大直径同轴通孔是核心安装位，用于装配锥齿轮的转轴组件，孔内壁预留了轴承安装的配合公差带，可适配标准深沟球轴承或圆锥滚子轴承的压装需求，孔位周边做了加厚的加强筋结构，

　　从孔壁向外延伸连接至支架的各个安装支脚，避免重载下孔位出现形变导致转轴偏心。支架上部设置的两个带孔安装耳，用于支架整体与设备主机架的上层面板连接固定，耳板上的安装孔做了沉孔设计，可容纳内六角螺栓的头部，保证安装后连接面平整无凸起，两个耳板的位置度公差严格控制在0.02mm以内，确保安装后支架的核心轴孔与主机的传动输入轴保持精准的同轴度或相交角度要求。支架下部延伸出的两个带同轴孔的支撑臂，用于配套安装张紧轮或者辅助支撑轴，两个支撑臂的孔位保持严格同轴，可穿装定位销轴实现辅助构件的铰接固定，支撑臂与主体连接的位置做了大圆角过渡处理，消除应力集中点，避免长期受交变载荷作用下出现焊缝或者结构开裂的问题。在实际应用场景中，

　　这类支架广泛用于小型机床的进给传动箱、农业机械的动力转向模块、轻工自动化设备的转角输送传动单元中，不同场景下的安装边界存在一定差异，这款支架的整体外轮廓尺寸控制紧凑，横向最大安装跨距适配多数小型传动箱体的内部安装空间，纵向高度预留了足够的齿轮啮合避让空间，不会与锥齿轮的转动轨迹产生干涉。设计过程中优先考虑了装配工艺性，所有安装孔的加工基准统一以中部核心轴孔的轴线为基准，减少了装夹次数带来的加工误差，各个安装面的平面度要求达到Ra1.6的粗糙度，保证连接时的贴合紧密性，避免螺栓紧固后出现支架倾斜的问题。支架的壁厚设计遵循等强度原则，承载较大的轴孔周边、支撑臂根部壁厚做加厚处理，非承载区域适当减小壁厚，

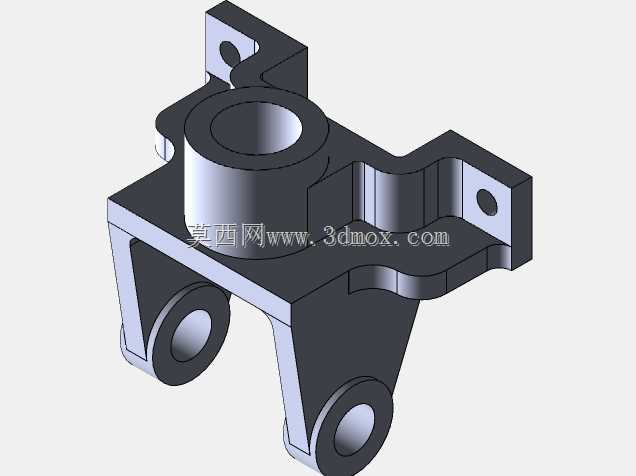

　　在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少设备整体的无效负载。针对锥齿轮运行过程中可能产生的振动，支架的各个连接点位置都预留了加装减震垫片的空间，安装时可在支脚与主机架的连接面之间放置橡胶减震垫，吸收运行过程中的振动能量，降低传动噪音，同时避免振动传递到主机其他构件上影响设备整体运行精度。不同于通用型的平板安装支座，这款支架的结构完全匹配锥齿轮传动的空间布局需求，不需要额外加装转接板即可完成锥齿轮组件的定位安装，能够有效减少装配环节的工作量，同时降低多构件转接带来的精度损失。在做三维建模过程中，所有配合面的公差配合、安装孔的位置尺寸都严格按照机械设计手册的相关标准选取，既保证了加工环节的工艺可行性，不会出现无法加工或者加工难度过高的结构，也保证了实际装配时的互换性，同规格的支架可以直接替换使用，不需要二次修配。
