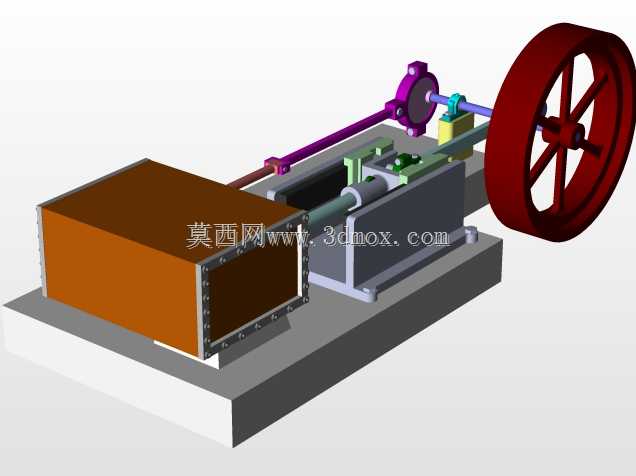

单缸卧式往复式蒸汽机结构设计方案

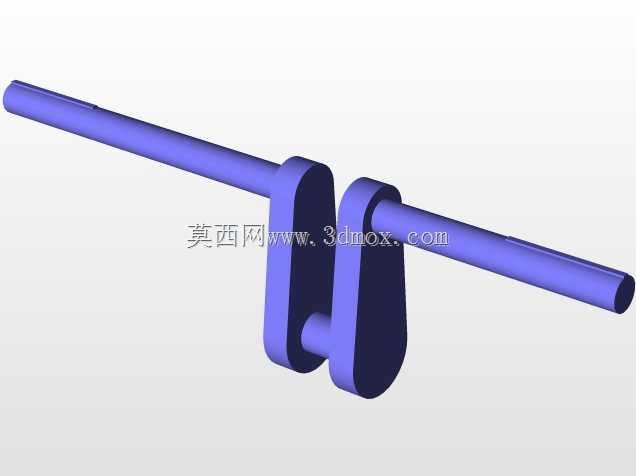

　　这款往复式蒸汽机的结构设计，核心围绕低压饱和蒸汽的热能向旋转机械能的转换逻辑搭建，整体采用卧式布局，将锅炉侧来的蒸汽管路接口设置在缸体侧端的阀组位置，适配小型固定式动力场景的安装需求，常见于早期小型工厂动力输出、教学演示教具、复古动力装置复刻等场景，可直接通过输出轴端的带轮连接负载，驱动小型发电机、水泵、轻工加工设备等终端装置。从功能实现逻辑来看，整套结构通过滑阀配气机构控制蒸汽的进排时序，当高压蒸汽进入气缸一侧腔室时，推动活塞做直线往复运动，活塞通过十字头结构连接连杆，将直线作用力传递至曲轴部位，带动大直径飞轮做连续旋转运动，飞轮自身的大转动惯量可以抵消活塞往复运动的死点冲击，保证输出转速的平稳性，

　　同时配气阀的动作通过曲轴侧的偏心轮联动驱动，无需额外控制单元即可实现进排气的自动切换，整套循环无需外部电控介入，仅靠机械结构即可完成连续运转。设计过程中优先考虑了运动部件的同轴度控制要求，气缸轴线与曲轴回转中心的平行度公差控制在0.05mm以内，避免活塞运行过程中出现偏磨导致的密封失效；活塞与气缸壁的密封采用弹性活塞环结构，预留了0.1mm的热膨胀间隙，适配蒸汽工况下的温度升高带来的部件形变；连杆两端的铰接位置均设置了铜质衬套，减少长期往复摆动带来的磨损，同时预留了润滑脂注油通道，方便日常维护时的保养操作。从安装边界来看，整套设备的底座采用一体化铸铁式安装平台，所有部件的安装定位面均在同一加工基准面上，

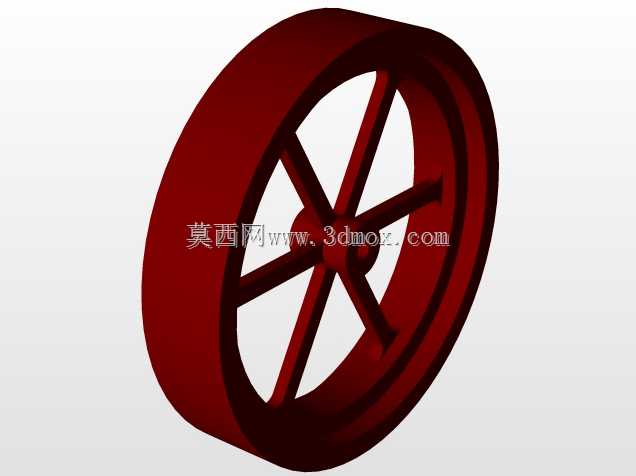

　　安装时只需将底座通过地脚螺栓固定在水平混凝土基础上即可，无需额外搭建复杂的支撑结构；气缸侧的蒸汽输入接口采用标准法兰连接结构，可直接对接通径匹配的蒸汽管路，排气口设置在缸体下部，可直接连接冷凝回收管路或者直排大气；输出端的飞轮采用辐条式结构，在保证转动惯量满足要求的前提下尽可能降低整体重量，飞轮端的轴伸位置预留了键槽结构，可直接安装带轮、联轴器等传动部件，适配不同的负载连接需求。结构细节上，十字头滑道采用分体式可拆卸设计，当滑道出现磨损后可单独更换衬板，无需更换整个缸体部件；配气机构的偏心轮位置设置了调节结构，可根据实际蒸汽压力调整配气正时，优化不同工况下的动力输出效率；所有连接螺栓均采用标准六角头螺栓，方便现场拆装维护，

　　没有特殊定制的异形紧固件，降低后期运维的配件采购难度。整套结构的运动逻辑完全复刻了经典往复式蒸汽机的工作原理，在结构简化的同时保留了核心的功能部件，既可以作为教学场景下的原理演示模型，也可经过材质强化后直接应用于小型蒸汽动力场景，各部件的尺寸链设计经过反复校核，运动过程中不存在部件干涉问题，活塞的行程、曲轴的回转半径、连杆长度的比例经过优化，将活塞侧推力控制在合理范围内，减少运行过程中的振动和噪音，保证设备长期运行的可靠性。
