长杆铰接式偏心轮传动构件结构设计

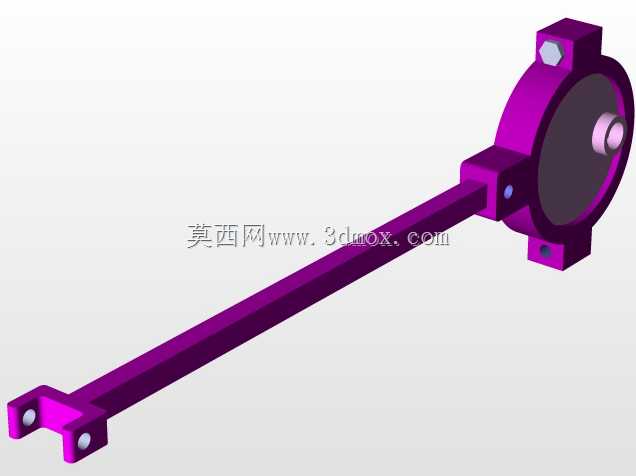

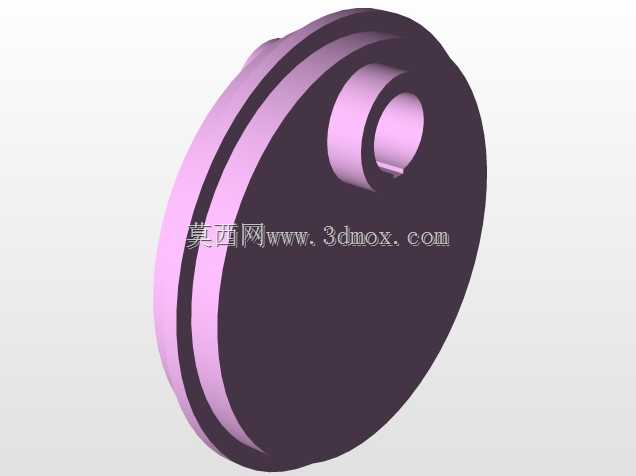

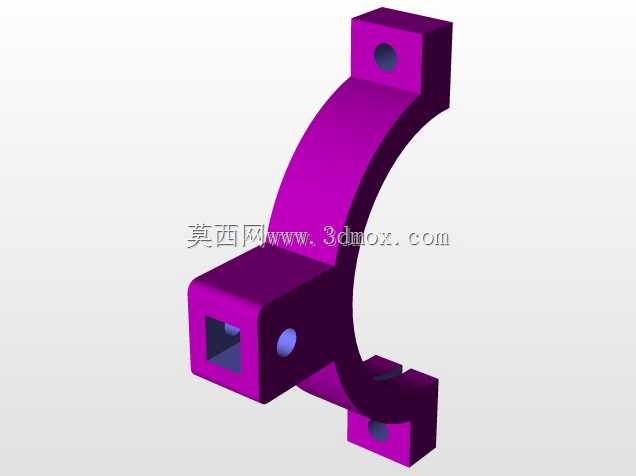

　　这类带长杆的偏心铰接传动构件，常出现在小型往复式作业设备的动力传递链路中，比如轻工行业的小型给料机构、纺织设备的摆臂驱动单元、老式小型蒸汽机的阀动控制组件里都能见到类似结构的身影，核心作用是把旋转端的圆周运动，通过偏心轮的偏心距转化为长杆端的往复摆动或者直线推拉动作，相比齿轮齿条或者曲柄滑块结构，这类构件的传动路径更简洁，占用的横向安装空间更小，适合布置在设备侧边的狭长安装区域内。从结构设计逻辑来看，端部的圆盘壳体是整个构件的安装基准，内部预留了偏心轮的容纳腔，壳体上的六角螺栓孔用于端盖的压紧固定，保证内部偏心轴运转时不会出现轴向窜动，壳体侧面的小孔是润滑油注油孔，日常维护时可以直接加注润滑脂，减少偏心轴和衬套之间的磨损，

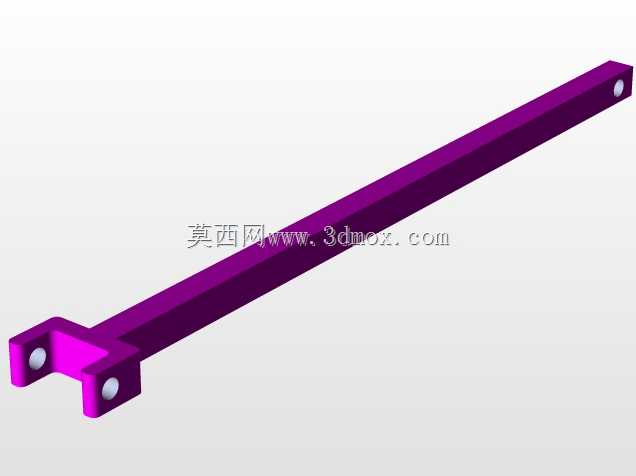

　　延长构件的无故障运行周期。长杆部分采用等截面矩形杆结构，相比圆杆拥有更好的抗扭刚性，在传递往复推力的时候不会出现杆体扭转形变，杆体和圆盘壳体连接的位置做了加厚凸台处理，避免应力集中导致的连接部位断裂，实际建模时这个位置需要做R3以上的圆角过渡，不能直接直角相接，否则交变载荷下很容易从焊缝或者拼接位置开裂。长杆另一端的叉形铰接座，是整个构件的动力输出端，两个带孔的支耳用于连接被驱动的摆臂或者滑块，支耳上的安装孔需要保证同轴度公差在0.02mm以内，否则铰接销轴安装后会出现卡滞，导致传动阻力变大甚至出现别劲卡死的情况，支耳的厚度根据传递的扭矩大小做了匹配设计，既不会因为过薄导致受力变形，也不会因为过厚增加不必要的重量。安装边界方面，

　　整个构件的安装基准是圆盘壳体背面的两个定位销孔，安装时先通过定位销和设备机架上的定位孔配合定位，再通过螺栓压紧固定，长杆的摆动范围需要在设计时提前做运动仿真校核，避免杆体摆动时和周边的管线、其他构件发生运动干涉，长杆的行程由端部偏心轮的偏心距决定，常规工况下偏心距设置在15-25mm区间就能满足大部分小型往复机构的行程需求，如果需要更大的行程可以更换不同偏心距的偏心轮，不需要改动整个杆体和壳体的结构，具备一定的通用性。实际应用中这类构件的传动效率大概在0.85左右，因为铰接位置存在一定的摩擦损耗，所以不适合大扭矩的动力传递场景，更多用在负载不大的辅助传动链路里，比如设备的闸门启闭、料斗的振动驱动、排线机构的往复摆动这类场景，

　　设计时需要根据实际负载大小校核杆体的抗弯强度，当杆体长度超过300mm的时候，需要适当增加杆体的截面厚度，避免长杆在推拉过程中出现挠曲变形，影响传动精度。建模过程中需要重点关注各个铰接孔的位置度公差，以及偏心轮和壳体内部腔体的间隙配合要求，间隙控制在0.2-0.3mm之间，既保证偏心轮能顺畅转动，也不会因为间隙过大出现传动冲击，壳体端盖的密封槽尺寸要和密封圈匹配，避免加注的润滑脂出现渗漏，长杆表面不需要做过高的粗糙度要求，Ra6.3就能满足使用需求，但是铰接孔的内表面粗糙度需要达到Ra1.6，减少销轴转动时的磨损。
