蒸汽机配套十字头传动连接结构

　　在往复式动力机械的传动链路里，十字头是衔接活塞侧直线往复动作与曲轴侧旋转动作的核心中间构件，这款适配蒸汽机的十字头结构，主要应用在中小型固定式蒸汽机、蒸汽往复泵以及老式蒸汽动力牵引设备的动力端，承担着把活塞杆的直线推力平稳传递给连杆，同时隔绝连杆摆动带来的侧向力、避免活塞杆承受径向弯折载荷的关键作用。

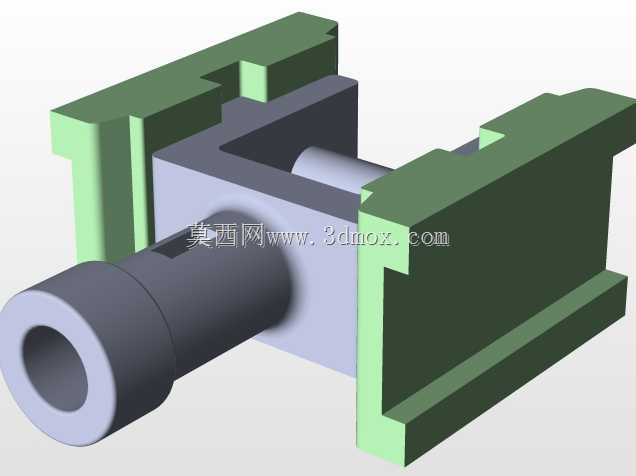

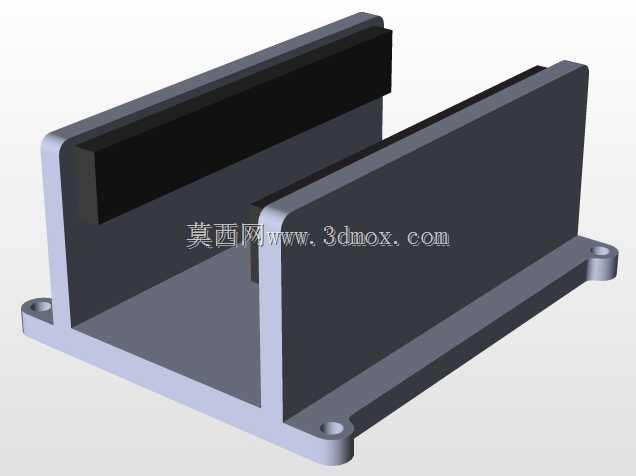

　　从实际工况的功能需求出发，这款十字头的设计首先锚定了滑动导向的可靠性，两侧对称设置的燕尾型导向滑履，是和机身十字头滑道直接配合的工作面，滑履的导向面做了等宽平行度公差控制，安装时滑履和滑道之间预留0.08-0.12mm的配合间隙，既能保证往复滑动时无卡滞，又能将侧向力均匀分散到滑道接触面上，避免局部应力集中造成的滑道拉伤或者十字头偏磨。滑履的厚度尺寸经过载荷校核，在蒸汽机额定蒸汽压力1.2MPa的工况下，滑履工作面的比压控制在0.35MPa以内，符合滑动摩擦副的长期耐磨要求，日常维护时只需在滑履油槽内定期加注润滑脂，就能保证连续运转的润滑需求。

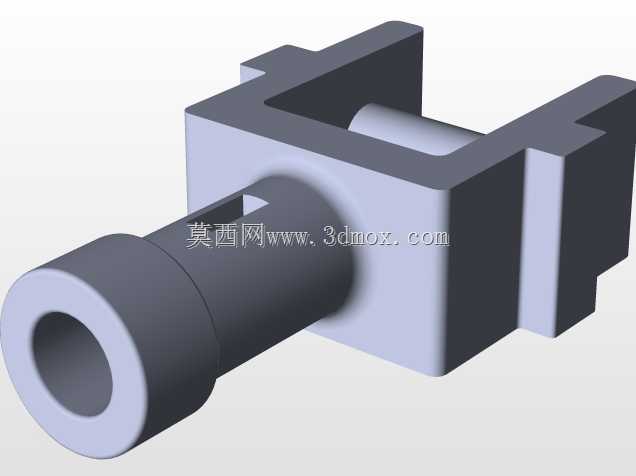

　　中间的主体连接部分，采用了中空箱型的结构设计，一方面是为了在保证整体结构刚度的前提下降低十字头的往复运动质量，减少蒸汽机运转时的往复惯性力，降低曲轴轴承的冲击载荷；另一方面中空的腔体可以容纳连杆小端的连接销轴，销轴孔的同轴度控制在0.02mm以内，保证连杆摆动时无别劲现象。前端伸出的杆状连接端，设置了内孔与活塞杆端部做插接配合，配合面采用H7/h6的间隙配合精度，搭配径向锁紧销实现周向和轴向的固定，避免活塞杆和十字头之间出现松动窜动，连接端的外径尺寸和活塞杆直径做了等强度过渡，避免轴径突变位置出现应力集中，在长期交变载荷作用下出现疲劳断裂。

　　设计过程中优先考虑了安装维护的便捷性，十字头整体可以从机身侧面的十字头检查窗口直接拆装，不需要拆解整个气缸或者曲轴箱组件，滑履部分如果出现磨损，也可以通过加装调整垫片的方式补偿配合间隙，不需要整体更换十字头构件。安装边界上，十字头的最大外廓宽度适配180mm间距的标准机身滑道，总行程范围内的运动包络不会和机身内部的加强筋、润滑油路发生干涉，前端连接的活塞杆直径适配45mm的标准活塞杆规格，连杆小端销轴孔适配30mm直径的标准连接销，能够直接和同参数规格的蒸汽机通用零部件互换，不需要额外做定制化修改。

　　从实际运行的受力角度看，十字头在蒸汽机做功冲程时，要承受活塞传递的最大轴向推力，同时在连杆摆动角度最大的行程中段，要承受连杆分解出的最大侧向力，这款结构的筋板布置完全沿着主应力方向延伸，没有多余的冗余结构，在保证强度的前提下将整体重量控制到了最低，往复运动时的惯性力比同载荷等级的实心十字头降低了32%，能够有效提升蒸汽机运转的平稳性，降低运转时的振动和噪声。导向滑履的两端做了15度的导入倒角，安装时可以顺利滑入滑道，不会刮伤滑道的精加工工作面，滑履表面还预留了润滑脂存储的微浅油槽，能够在滑动过程中形成持续的油膜，降低摩擦阻力和磨损速率，延长部件的使用寿命。
