十字头与曲轴连接用传动连杆结构

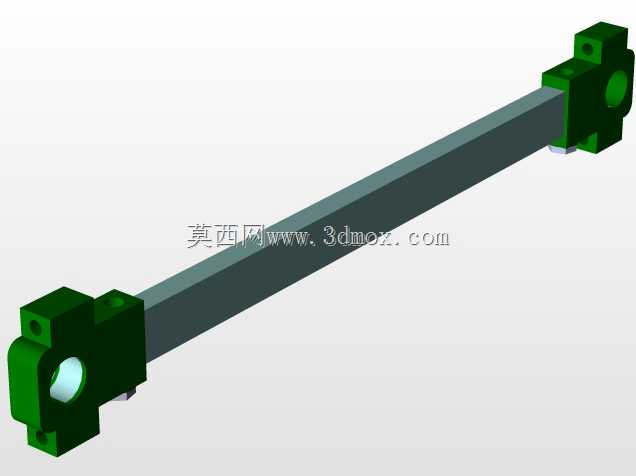

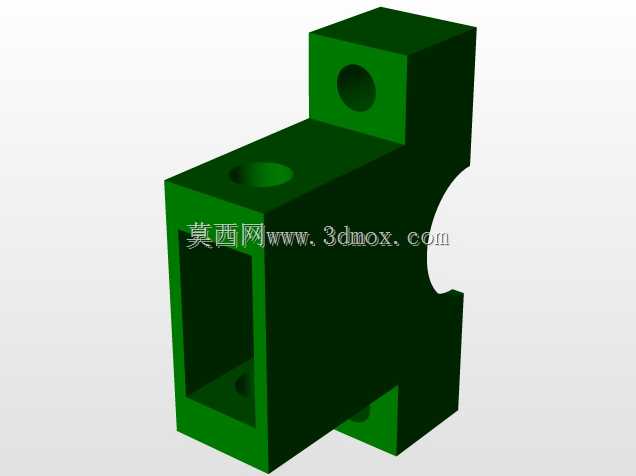

　　在往复式动力机械、容积式泵类设备的传动链路中，这类连杆承担着十字头与曲轴之间的运动转换核心作用，将曲轴的旋转运动转化为十字头侧的往复直线运动，或是反向将往复推力传递为曲轴的旋转扭矩，是整套动力传递路径中不可或缺的受力构件。从实际工况适配角度出发，这类连杆的两端连接结构做了针对性的差异化设计：靠近曲轴侧的连接端采用带通孔的铰接座结构，孔位可适配曲轴曲柄销的装配需求，预留的轴承安装位能够容纳滑动轴套或是滚动轴承，降低铰接位置的往复摩擦损耗，同时铰接座外侧的凸台结构可作为轴向定位面，与曲轴侧的挡圈、轴肩配合，限制连杆工作过程中的轴向窜动，避免运动干涉。靠近十字头侧的连接端同样采用铰接式座体结构，可与十字头的销轴完成装配，两端座体之间通过等截面的长杆身实现刚性连接，杆身采用矩形截面设计，相比传统圆形截面杆身，在承受往复推拉载荷的同时，能够更好地抵抗平面外的附加弯矩，适配十字头滑道对连杆运动轨迹的导向约束。

　　设计这类连杆结构时，首先需要核算整套机构的往复运动行程，以此确定两端铰接孔的中心距尺寸，中心距的公差需要严格控制在IT7级精度范围内，避免因尺寸偏差导致曲柄转角相位差超出设计允许值，引发整套传动机构的振动超标。两端铰接孔的内径尺寸需要匹配对应销轴的直径，配合间隙控制在0.02mm-0.05mm区间，间隙过小会导致铰接位置润滑油脂难以进入摩擦面，长时间运行会出现销轴烧蚀、卡滞问题；间隙过大则会导致运动过程中存在冲击载荷，加速铰接面的疲劳磨损。杆身的截面尺寸需要根据设备额定输出推力做强度校核，保证在最大爆发压力工况下，杆身的拉压应力低于材料屈服强度的三分之一，同时预留足够的安全系数应对瞬时冲击载荷，杆身表面做光滑过渡处理，避免截面突变位置出现应力集中，降低长期交变载荷下的疲劳断裂风险。

　　从安装边界来看，这类连杆在装配时需要先完成曲轴侧曲柄销与连杆大端的铰接装配，再将十字头滑入设备滑道内，最后穿入十字头销轴完成连杆小端与十字头的连接，整个装配过程需要保证两端铰接孔的轴线保持平行，平行度公差需要控制在0.03mm/100mm以内，否则会导致连杆在运动过程中出现偏磨，不仅会加速销轴和轴套的磨损，还会额外增加十字头滑道的侧向载荷，引发滑道拉伤、十字头运行卡滞等故障。连杆两端的铰接座上预留有润滑脂注油通道，可对接设备的集中润滑系统，在设备运行过程中持续向铰接摩擦面供给润滑脂，形成稳定的油膜降低摩擦系数，延长构件的使用寿命。在实际应用场景中，这类连杆不仅可用于蒸汽机类的传统往复动力设备，也可适配于往复式柱塞泵、隔膜泵、小型往复式压缩机等需要实现旋转运动与直线运动转换的通用机械设备，根据不同设备的载荷等级，可通过调整杆身截面尺寸、铰接孔直径来适配不同的功率需求，结构本身的模块化程度较高，可在同系列不同规格的设备中做变型设计，减少重复建模的工作量。设计过程中还需要考虑连杆的动平衡特性，由于杆身做长距离的往复摆动，两端的质量分配需要做适当优化，降低设备运行过程中的惯性力冲击，尤其是在高转速的往复设备中，连杆的质量偏差需要控制在设计值的2%以内，避免因质量不均引发整机振动超标，影响设备的运行稳定性。
