在常规的轴系传动布局里,单轴承座的布置形式往往需要在安装基准面上分别定位两个独立支撑件,不仅要反复校准两轴的平行度、同轴度公差,长周期运行后还容易因为基座受力形变、紧固件预紧力衰减出现轴系偏移,引发传动卡顿、轴承偏磨、密封件过早失效等问题。这款双轴承集成式支撑结构,就是针对这类并排双轴传动场景做的一体化设计,把两个轴承的安装位整合在同一个铸件基体上,从毛坯加工阶段就保证了两个轴孔的位置精度,省去了现场安装时反复打表校准的工序,也避免了分体式安装带来的累积误差。
从实际应用场景来看,这类双轴支撑座常见于小型输送线的动力端、齿轮传动箱的输入输出侧、纺织机械的罗拉传动组、小型木工机械的刀轴支撑位,也会用在自动化设备的同步带传动模组里,承担两根平行轴的径向与轴向载荷,把轴系运转的受力均匀传递到安装基座上。和分体式轴承座相比,一体化的基体刚性更强,在承受变载荷、冲击载荷的时候,两个轴孔的相对位置不会因为受力不均发生偏移,能有效延长轴承和传动件的使用寿命。

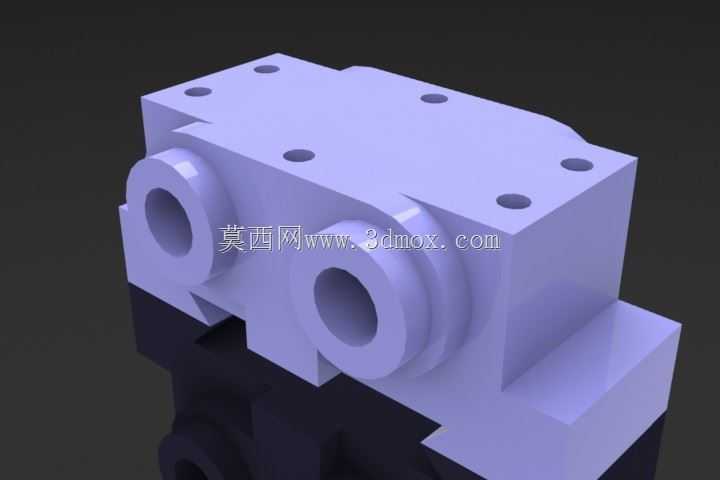

结构设计上,基体采用箱式布局,两个带镗孔的轴承安装筒向外伸出,孔内可适配深沟球轴承或者角接触轴承,根据载荷大小选择合适的轴承型号即可,孔端预留了密封件安装槽,可以加装毡圈油封或者骨架油封,阻挡加工碎屑、粉尘进入轴承滚道,也能防止轴承润滑脂泄漏。基体顶面均匀分布了六个安装沉孔,用于固定轴承端盖或者上方的防护盖板,沉孔的深度经过核算,紧固螺栓拧紧后不会突出基体表面,避免和周边运动部件发生干涉。基体底部做了阶梯式定位凸台,安装时可以直接卡入安装基座的定位槽内,不需要额外做侧向定位,凸台的平面经过铣削加工,和安装面的贴合度能达到80%以上,保证受力传递均匀。
设计过程中,两个轴孔的中心距公差严格控制在±0.02mm以内,轴孔的圆柱度公差控制在0.01mm,端面和轴孔轴线的垂直度公差不超过0.015mm,保证轴承压装后不会出现偏斜。基体的壁厚根据承载需求做了差异化设计,轴承安装筒位置的壁厚比基体侧壁厚2mm,避免压装轴承时出现筒壁形变,基体内部在两个轴孔之间做了加强筋连接,提升整体抗扭刚性,即使在满载荷冲击的工况下,轴孔的形变量也能控制在允许范围内,不会出现卡轴的问题。
安装边界方面,这款支撑座的底部安装面为平整加工面,底部凸台的宽度和深度适配常规的型材安装槽或者钢板焊接基座的定位槽,安装时只需要将凸台卡入定位槽,拧紧紧固螺栓即可完成定位,不需要反复调整两轴的平行度。两个轴孔的外伸长度经过优化,既保证轴承有足够的支撑长度,又不会过多占用轴系的轴向空间,适合安装空间紧凑的传动布局。轴孔的孔径按照标准轴承外径设计,不需要额外做二次加工,直接压装标准轴承即可使用,降低了现场加工的成本。
在实际选型使用时,需要根据轴系的径向载荷、轴向载荷大小匹配对应精度等级的轴承,同时根据工况环境选择合适的密封件,如果是在多粉尘、多切削液的加工场景,可以选用带双唇的骨架油封,如果是在高温工况下使用,可以选用耐高温的氟橡胶密封件。润滑方式上,基体上预留了润滑脂注油孔的位置,可以加装直通式压注油杯,定期补充润滑脂,不需要拆解端盖就能完成轴承维护,降低了后期运维的工作量。和分体式轴承座相比,这款集成式双轴支撑座的安装效率能提升60%以上,轴系的运行故障率能降低40%左右,尤其适合批量生产的标准化设备使用,能有效减少装配环节的调校时间,提升设备的整体装配精度一致性。
