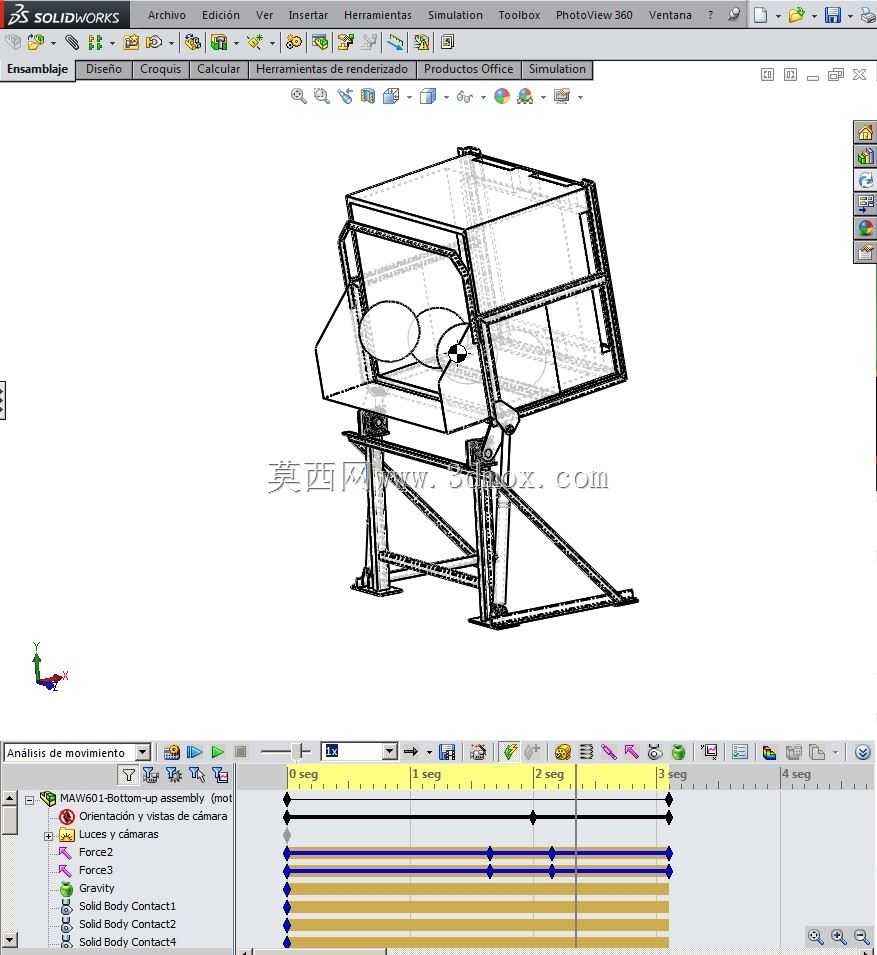

可倾翻式集装箱卸料作业工装结构

　　这套倾翻式集装箱作业结构，主要面向散状物料的集装箱装卸转运场景，常见于粮食、矿粉、再生颗粒、建筑碎料等采用标准集装箱进行干线运输后的卸料环节，解决传统人工拆箱卸料效率低、扬尘大、作业安全风险高的痛点，适配港口后方堆场、大宗物料仓储园区、加工企业原料卸车区等场地的作业需求。从实际作业逻辑出发，该结构的核心功能是承载满载散料的标准集装箱，通过可控的倾翻动作将箱内物料一次性卸至下方受料斗或者输送接料设备上，替代原有需要人工进入箱内清理、或者配合挖掘机掏箱的作业模式，单箱卸料作业时长可压缩至传统模式的五分之一以内，同时减少作业人员与散装物料的直接接触，降低粉尘职业伤害与箱内作业的坍塌风险。设计过程中优先考虑了载荷传递的合理性，

　　底部支架采用型钢焊接的桁架式结构，主承力梁对应集装箱底部的四个标准角件位置设置定位锁紧结构，确保集装箱放置到位后不会在倾翻过程中出现滑移、脱开的情况；倾翻铰点的位置经过反复校核，选取在集装箱长度方向靠近卸料端的三分之一处，既保证倾翻过程中箱体的重心始终在支架支撑边界范围内，避免倾翻时出现整机失稳倾覆的情况，又能让倾翻角度达到45度以上时，箱内散料可以依靠自重完全滑出，不需要额外的辅助推料装置。支架的支腿布局充分考虑了现场安装的边界条件，横向支腿跨距适配厂区内常见的3米宽通道通行要求，纵向支撑延伸至倾翻侧的反方向，预留了足够的抗倾覆配重余量，不需要额外浇筑厚重的混凝土地锚即可满足满载作业的稳定性要求，

　　对于场地条件有限的中小型加工厂来说，可以大幅降低基础施工的成本与周期。倾翻驱动的连接座设置在箱体非卸料端的下部位置，预留了通用液压油缸的安装接口，用户可以根据自身的作业频次、载荷吨位选配不同推力的液压驱动单元，不需要对主体结构进行二次加工修改；结构上还在箱体的上部两侧设置了辅助导向挡边，当集装箱被吊装放置到支架上时，挡边可以引导集装箱快速对准角件定位位，降低吊装对位的操作难度，减少天车或者叉车的对位等待时间。从结构细节来看，所有承力焊缝都采用了连续角焊缝设计，对应交变载荷的位置额外设置了加强筋板，避免长期反复倾翻作业出现焊缝疲劳开裂的问题；支架底部预留了标准的地脚螺栓安装孔，对于作业频次高、满载吨位大的使用场景，

　　可以通过膨胀螺栓或者预埋螺栓将支架与混凝土地面刚性连接，进一步提升作业过程中的结构刚性，减少倾翻动作时的结构晃动量。在实际使用中，该结构可以直接配套厂区现有的皮带输送机、斗式提升机等物料输送设备，倾翻卸料时物料直接落入接料设备的受料口，实现卸车、输送的连续化作业，不需要额外的中间转运设备；针对部分有防尘需求的作业场景，结构上部还预留了防尘罩的安装点位，用户可以自行加装帆布或者钢制防尘罩，连接除尘管道后即可实现低扬尘卸料，满足环保作业的要求。设计时还充分考虑了不同规格集装箱的适配性，定位锁紧结构采用可调节式设计，可以在一定范围内调整定位块的位置，适配20尺标准集装箱以及同尺寸规格的非标料箱的使用需求，提升结构的通用适配能力，减少用户在多规格料箱作业场景下的设备投入成本。整个结构的运动部件都做了润滑预留设计，倾翻铰点处设置了黄油嘴加注通道，日常维护时不需要拆解结构即可完成润滑保养，降低长期使用的维护工作量；所有外露的钢结构表面都预留了足够的涂装工艺余量，用户完成制作后可以根据厂区的防腐要求进行喷砂、喷漆处理，适配户外堆场或者潮湿作业环境下的长期使用需求，避免结构过早出现锈蚀减薄的问题。
