十字头集装连接结构三维设计

　　在物流转运、模块化管线布设以及工业设备集成安装场景中，十字头类集装构件承担着多向通路对接、载荷分散传递的核心作用，这类构件常见于需要实现垂直与水平方向通路交汇的集成单元中，既需要保证对接端面的密封贴合精度，也要兼顾整体结构的抗扭、抗形变能力，避免在长期受载或者交变载荷作用下出现连接错位、通路泄漏的问题。从实际应用场景来看，这类十字头集装结构多用于流体输送管线的十字交汇节点、模块化设备的框架集装对接位置，部分需要实现多向线缆集中布设的集成装置中，也会采用类似结构实现多方向的接口统一集成，减少分散布设带来的管线杂乱、安装维护难度高的问题。

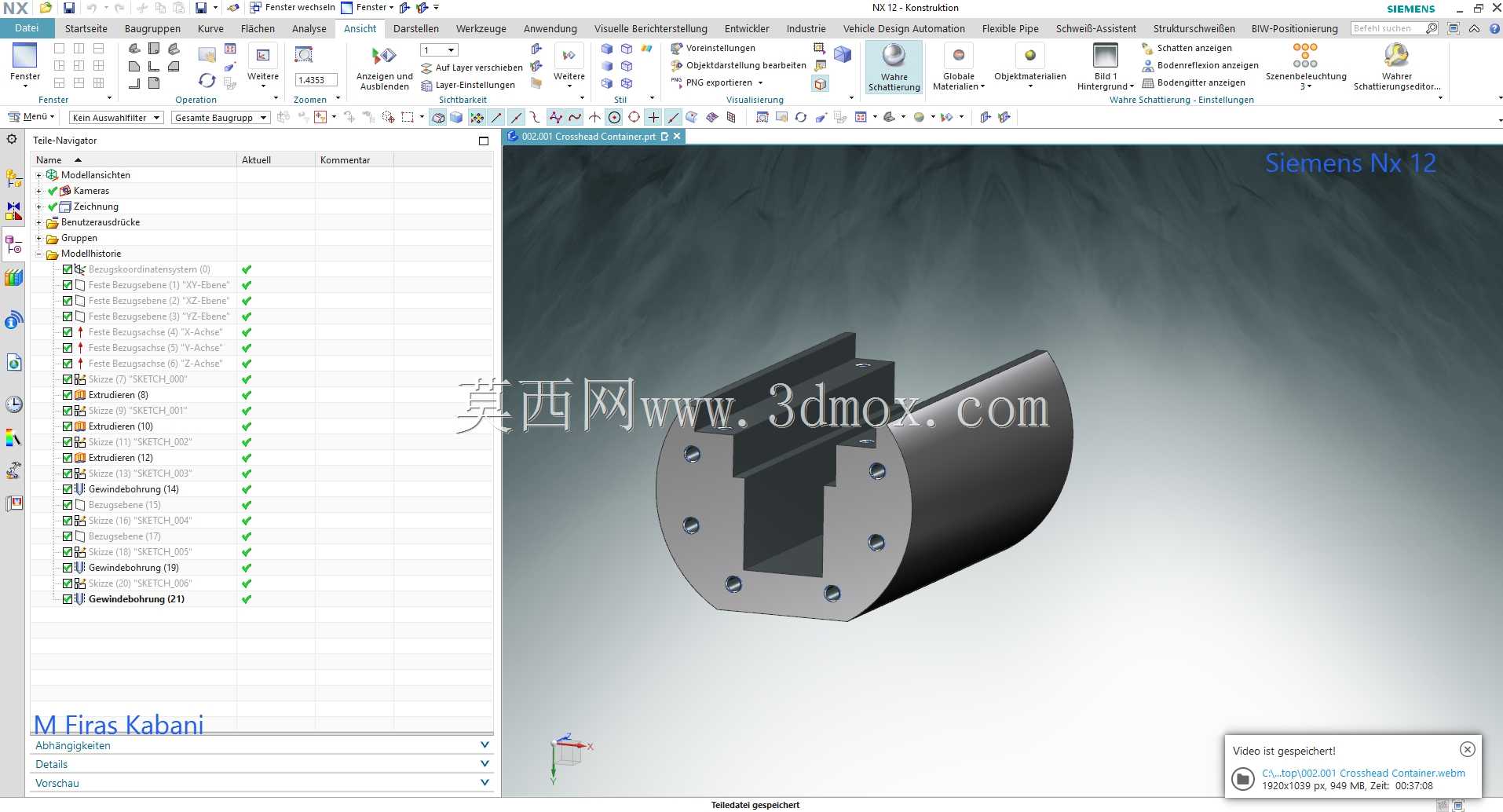

　　在功能特性设计上，该构件采用半开放槽腔与圆柱对接段结合的结构形式，带安装孔的法兰端面上均匀布设紧固孔位，能够通过标准紧固件实现与对接部件的刚性连接，孔位的排布角度经过匹配计算，保证紧固后各方向受力均匀，不会出现局部应力集中导致的端面变形。圆柱段的内壁与槽腔保持同轴度公差要求，确保对接后内部通路的顺畅过渡，不会出现台阶错位影响介质或者构件的通行。槽腔部分的开槽尺寸匹配对应对接部件的外形轮廓，预留了合理的装配间隙，既能够保证对接部件顺利滑入定位，也不会因为间隙过大导致装配后出现晃动偏移。

　　设计过程中首先需要明确各对接方向的通路尺寸要求，根据实际通流或者穿装的需求确定内部腔道的最小通径，再结合外部安装空间的边界限制，确定法兰端面的外径、圆柱段的长度以及槽腔的开槽深度。安装孔的位置需要避开内部腔道的壁厚区域，保证孔位周边有足够的实体厚度承受紧固力，避免紧固时出现孔壁开裂的问题。结构的过渡位置全部采用圆角处理，减少应力集中点，尤其是槽腔与圆柱段衔接的位置，圆角半径需要根据壁厚做匹配设计，在不影响内部通路尺寸的前提下尽可能增大圆角，提升结构的抗疲劳强度。

　　从安装边界来看，该构件的法兰端面为主要安装基准面，安装时需要保证该端面与对接部件的贴合面平行度在公差范围内，紧固螺栓需要按照对角顺序逐步拧紧，避免单侧受力导致端面倾斜。圆柱段的外圆尺寸需要与对接的套筒类部件内径保持间隙配合，装配时可在配合面涂抹适量润滑脂减少装配阻力，同时也能起到一定的密封辅助作用。槽腔的开口方向需要与待对接的插件方向保持对齐，插件插入后可通过槽腔侧壁的定位面实现周向限位，避免使用过程中出现周向转动。整体结构的重量经过优化，在保证结构强度满足额定载荷要求的前提下，尽可能削减非受力区域的壁厚，降低构件自身重量，方便现场安装搬运，同时也能减少材料消耗，控制制造成本。对于需要承受一定内压的应用场景，法兰端面还需要预留密封槽的安装位置，可根据压力等级选择适配的密封圈形式，保证对接位置的密封性能，避免出现介质泄漏的问题。在建模过程中，所有特征的参数都保持全关联，后续如果需要调整通径尺寸或者安装孔位参数，只需要修改对应参数即可快速完成模型更新，提升后续改型设计的效率，也方便针对不同应用场景做参数化适配。
