直插式3针微调电位计三维结构设计

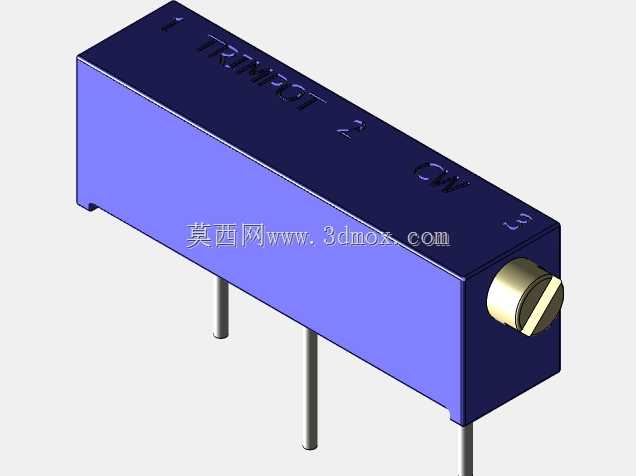

　　在各类模拟电路调试、信号校准、电源参数微调场景中，直插式多圈微调电位计是板级电路里极为常见的被动调节元件，这类元件的三维建模精度直接影响PCB布局阶段的干涉检查、安装空间预留以及后期生产装配的适配性，很多刚接触板级结构设计的工程师容易忽略这类小元件的建模细节，直到打样回来才发现调节旋钮被周边结构件遮挡、引脚过孔位置偏移导致插装困难，或是元件本体高度超出壳体内部净空造成装配顶壳的问题。这款3针直插微调电位计的建模完全参照实际量产元件的实物尺寸逆向构建，本体采用长方体阻燃塑壳结构，顶部印有调节方向标识与引脚序号标记，方便装配时识别引脚定义，避免焊接时引脚接反导致调节逻辑反向。元件一端内嵌一字槽铜质调节轴，轴端与塑壳端面齐平，

　　既可以用一字螺丝刀深入调节，也不会因为轴端突出过多额外占用板端空间，三个直插引脚沿本体长度方向等距排布，引脚直径与伸出长度完全匹配常规2.54mm间距PCB的插装要求，引脚根部做了轻微的倒角处理，建模时还原了引脚与塑壳结合处的包胶结构，避免结构干涉检查时出现误判。从设计思路上看，这类微调电位计的建模不需要做过度的细节简化，很多工程师为了减少模型面数会把调节轴、顶部标识、引脚倒角这些细节全部去掉，看似提升了软件运行效率，实则在做整机装配检查时根本无法判断调节工位是否预留了足够的螺丝刀操作空间，也没法核对丝印位置是否和元件本体的标识对齐。建模时特意保留了顶部的字符刻印特征，虽然这些特征不会影响结构装配，但在做整机BOM可视化核对、装配指导文件输出时，可以直观区分不同阻值、不同调节圈数的同封装电位计，避免生产时物料错装。外形尺寸方面，本体长度、宽度、高度均参照工业级常用3006系列电位计的标称尺寸做公差适配，建模时将塑壳的外形公差控制在±0.1mm范围内，引脚的位置度公差按照插装元件的常规要求设置，确保导出的STEP文件导入PCB设计软件时，封装匹配度可以达到直接调用的标准，不需要二次调整尺寸。安装边界的处理上，模型除了还原元件本身的实体结构，还在调节端预留了螺丝刀操作的安全空间示意区域，在引脚伸出端标注了波峰焊时需要预留的焊盘周边禁布区范围，这些非实体的参考结构可以帮助结构工程师在排布板内元件时，提前避开调节操作路径，

　　也能提醒PCB Layout工程师在焊盘周边不要布置过高的贴片元件，避免焊接时连锡或是后期调节时螺丝刀触碰周边元件造成短路。实际应用中，这类微调电位计广泛用在工业控制板卡的信号增益校准、电源模块的输出电压微调、传感器信号的零点偏移调整场景，不同于面板安装的大尺寸电位器，这类板载微调电位计通常只在设备出厂校准、后期维护时才会调节，所以对安装位置的隐蔽性、调节可达性都有一定要求，精准的三维模型可以在设计阶段就模拟调节操作的全过程，确认螺丝刀可以顺利抵达调节槽，不会被周边的电容、接线端子、散热片等结构挡住。很多工程师在选型这类元件时，只会对照规格书上的平面尺寸标注做封装，忽略了不同厂家生产的同规格电位计在塑壳倒角、调节轴突出长度、

　　引脚弯折角度上的细微差异，这款模型在构建时参考了市面主流厂商的同类型产品尺寸做了包络设计，也就是把不同厂家产品的最大外形边界整合到模型中，只要按照这个模型预留安装空间，不管采购哪个品牌的同规格电位计，都不会出现装配干涉的问题。模型的塑壳部分做了均匀的壁厚处理，还原了实际产品的注塑壳体壁厚特征，在做热仿真分析时，可以直接赋予塑壳对应的材料属性，不需要再对模型做二次几何处理，引脚部分按照铜质镀锡引脚的实际截面构建，在做EMC仿真、电流承载能力仿真时，也可以直接调用模型的引脚几何特征设置边界条件。不同于很多网上下载的简化模型，这款电位计模型没有把三个引脚做成简单的圆柱体，而是还原了引脚根部与塑壳结合处的密封凸台结构，这个细节在做三防漆涂覆工艺仿真时非常重要，凸台结构会影响三防漆在引脚根部的流动路径，如果模型省略了这个结构，仿真出来的涂覆厚度结果会和实际生产情况有较大偏差，导致引脚根部的涂覆厚度不足，长期在潮湿环境下工作容易出现引脚锈蚀、接触不良的问题。调节轴部分还原了铜轴与塑壳之间的配合间隙，在做振动仿真分析时，可以模拟轴体在长期振动环境下的偏移量，评估电位计在高振动工况下的参数稳定性，提前判断选型是否满足设备的振动等级要求。
