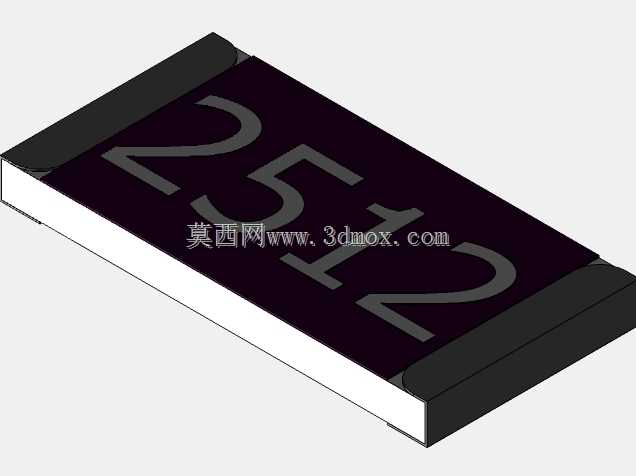

2512封装贴片式SMT电阻器三维结构

　　在消费电子、工业控制板卡、汽车电子模块的SMT产线设计环节，2512封装的贴片电阻是板级电路里极为常用的被动元件，这类元件的三维建模精度，直接影响PCB Layout阶段的干涉检查、钢网开孔设计、贴片机吸嘴选型以及回流焊工艺的仿真验证。不同于插件电阻的立式安装逻辑，这款2512贴片电阻采用全扁平化的矩形结构设计，本体主体为高致密氧化铝陶瓷基底，表面覆盖黑色绝缘阻焊层，阻焊层上丝印有清晰的阻值标识字符，两端是三层结构的端电极：最内层为银钯合金与陶瓷基底烧结结合的过渡层，中间层为镍阻挡层防止焊锡侵蚀内部电极，最外层为镀锡层保障回流焊过程中的焊锡浸润性，端电极的厚度、倒角弧度都严格遵循行业通用的2512封装尺寸规范，不会出现贴装时的立碑、

　　偏移等工艺缺陷。从设计思路上看，这款模型完全还原了量产元件的真实公差边界，本体长度控制在6.3mm到6.5mm区间，宽度为3.1mm到3.3mm区间，整体本体厚度在0.5mm到0.7mm区间，两端电极的宽度各占0.5mm到0.6mm，电极与陶瓷本体的衔接处做了微小的圆弧过渡，还原了实际元件冲压、烧结工艺带来的自然倒角，没有做理想化的直角锐边处理，避免结构工程师在做PCB装配仿真时，出现元件与焊盘、相邻元件的干涉误判。在实际应用场景里，这类2512封装的贴片电阻通常用于功率稍大的电路回路，比如电源模块的限流、功率回路的采样、驱动电路的阻抗匹配，相比0402、0603等更小封装的电阻，它的额定功率可以达到1W，能承受更高的瞬时脉冲功率，

　　在工业变频器、伺服驱动器、车载充电机这类工作环境温度波动大、振动强度高的设备里，2512电阻的结构强度和散热表现都更稳定。建模过程中特意还原了元件表面的细微质感：陶瓷基底的哑光磨砂质感、端电极镀锡层的轻微金属光泽、丝印字符的轻微凹凸感，这些细节在做产品的数字孪生、PCB装配可视化展示时，能大幅提升场景的真实度，不会出现元件外观过于卡通化、与实物脱节的问题。安装边界方面，这款模型匹配标准的2512封装焊盘设计，焊盘的推荐宽度为3.4mm到3.6mm，长度为1.2mm到1.5mm，两个焊盘的中心间距为5.1mm，模型导入PCB设计软件后，可以直接与封装库的焊盘精准对齐，不需要额外调整坐标。在做SMT产线的虚拟调试时，

　　这款模型的外形尺寸精度可以直接用于贴片机吸嘴的运动路径仿真，验证吸嘴拾取元件时的吸附位置是否在元件中心，避免拾取偏移导致的抛料问题；在回流焊温度场仿真中，模型的材质分层设置也能准确模拟陶瓷、金属电极、阻焊层不同的导热系数，仿真出不同温区下元件的温度变化曲线，优化回流焊的温度参数，减少虚焊、焊锡球等工艺不良。不同于很多理想化的元件模型只做简单的方块拉伸，这款模型还原了实际元件端电极底部的微小内凹结构——这是量产元件在制造过程中，端电极冲压包覆陶瓷基底时自然形成的结构，这个细节会直接影响焊锡熔化后在电极底部的爬升高度，在做焊锡浸润仿真、焊点可靠性分析时，这个结构的还原度直接决定了仿真结果的参考价值。对于结构工程师而言，在做板卡的壳体设计、导热垫布置、三防漆涂覆路径规划时，精准的元件三维模型可以提前规避壳体与元件的干涉、导热垫压力分布不均、三防漆涂覆到元件端面影响焊接可靠性等问题，不需要等到样机打样阶段才发现设计缺陷，大幅缩短产品的研发迭代周期。在通信设备的高频电路设计中，2512电阻的寄生参数相对更小，模型的精确外形也可以用于高频电磁仿真，提取元件的寄生电容、寄生电感参数，优化高频信号回路的阻抗匹配，提升电路的信号完整性。
