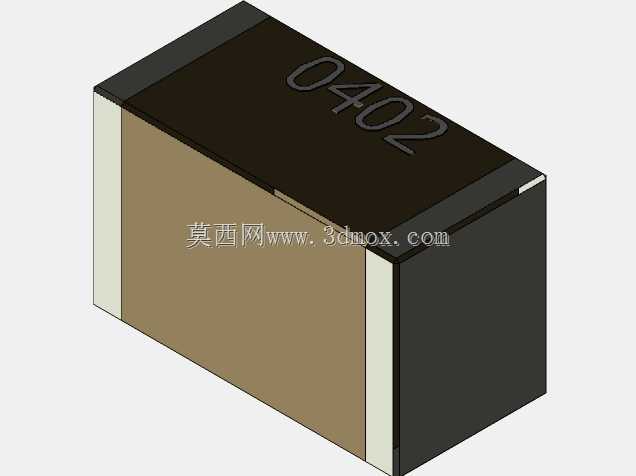

0402规格表面贴装式电容器三维结构

　　元件本体的塑封层与端电极的衔接处要做微小的倒角处理，还原实际生产中元件切筋成型后的工艺特征，不能做成尖锐的直角，否则在做整板DFM检查时，会误判元件与周边丝印、相邻器件的干涉风险。这类贴片电容在实际电路中承担的功能十分多样，在电源回路中做旁路滤波时，会紧贴IC的电源引脚布置，用来滤除电源轨上的高频纹波；在信号传输链路中做耦合隔直时，会串联在信号通路上，隔断直流分量同时保证交流信号的正常传输；在阻抗匹配网络中，还会和电感、电阻配合组成匹配网络，保证高频信号传输时的阻抗连续性。不同应用场景下，虽然电容的电性能参数有差异，但外形封装尺寸是统一遵循0402封装规范的，这也是做通用封装三维模型的核心价值——不需要针对每一个料号单独建模，在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，0402封装的表面贴装电容器是出现频率极高的无源器件，这类器件的三维建模精度，直接影响到SMT产线的钢网开孔设计、贴片坐标校验、以及整板装配后的干涉检查结果。做这类微型贴片元件的三维建模时，首先要明确其实际安装边界：0402封装对应的公制尺寸为1005，也就是元件本体长度方向尺寸为1.0mm，宽度方向为0.5mm，本体高度根据容值、耐压等级的不同会有细微差异，但常规通用规格的高度控制在0.5mm区间，两端的金属端电极长度各占本体长度的约四分之一，电极厚度要贴合实际镀层工艺，不能做的过厚导致焊盘匹配时出现间隙。建模过程中要注意，

　　只要封装尺寸一致，就可以直接调用在PCB Layout的三维预览环节。建模时还要考虑SMT生产中的实际公差累积，元件本体的长宽高尺寸要按照行业通用的公差带做偏移预留，比如长度方向的公差控制在±0.05mm，宽度方向±0.05mm，高度方向±0.03mm，端电极的可焊面要保证平面度，不能出现曲面或者凹凸结构，否则在做焊膏印刷量仿真、贴片吸嘴吸附力计算时，会出现和实际生产不符的仿真结果。很多新手工程师在做这类微型元件建模时，容易忽略端电极和本体的颜色区分，把整个元件做成单一颜色，实际上端电极是镀锡或者镀镍锡的金属质感，本体是陶瓷或者塑封的深色哑光质感，顶面的丝印标识在0402这类小尺寸电容上，大部分通用料是没有印刷字符的，但部分高精度、

　　高耐压规格的料会在顶面印有简化的参数标识，建模时可以保留顶面的标识区域，方便不同料号替换时做快速区分。在整板装配的场景下，这类0402电容的布置密度极高，有时候在一平方厘米的PCB区域内会布置十颗甚至更多的同规格电容，这就要求三维模型的面数做合理优化，不能因为单个元件的面数过高导致整板装配模型卡顿，模型在保证关键尺寸、外形特征准确的前提下，要对内部不可见的结构做简化处理，不需要还原电容内部的陶瓷介质层、内电极结构，因为外部装配检查只需要关注元件的外部轮廓和安装边界。另外要注意，元件底部和PCB焊盘接触的位置，要预留出焊锡厚度的空间，也就是元件本体底面和PCB表面之间要留出0.05-0.1mm的间隙，对应回流焊后焊锡的厚度，

　　不能把元件底面直接和PCB表面做重合约束，否则三维预览时会出现元件嵌入PCB的错误显示，也会影响后续的热仿真分析——焊锡层的导热系数远高于空气，预留正确的间隙才能在热仿真时准确计算元件工作时的热量通过焊锡传导到PCB铜箔的散热路径。这类表面贴装电容的三维模型，除了用于PCB设计阶段的干涉检查，还可以用于SMT产线的贴片程序调试，离线编程时导入准确的三维模型，可以提前模拟吸嘴拾取元件的位置、贴片头移动时和周边已经贴装元件的安全距离，避免实际生产中出现撞件、抛料的问题。在做手工样板焊接的场景下，准确的三维模型也能帮助焊接人员快速识别元件的安装方向，虽然0402电容是无极性元件，不存在反向安装的问题，但清晰的外形轮廓可以帮助操作人员快速定位焊盘位置，减少焊接时的桥连、立碑缺陷。建模时还要考虑不同设计软件的兼容性，模型的坐标系原点要设置在元件本体的几何中心，也就是长度、宽度方向的中心点，高度方向的原点设置在元件底面，这样在导入不同的PCB设计软件时，可以直接和封装库的坐标原点匹配，不需要再做额外的坐标偏移调整，提升模型的调用效率。
