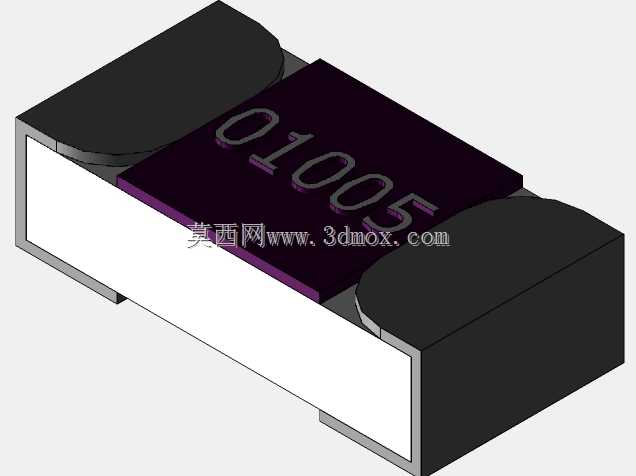

01005规格贴片式电阻器三维结构模型

　　在高密度电子组装生产线的SMT工序中，01005封装的贴片电阻是当前消费类电子、便携通讯设备、可穿戴硬件里应用占比极高的被动元件，这类超小型片式元件的三维建模精度，直接影响PCB Layout阶段的干涉检查、钢网开孔设计、贴片机吸嘴选型以及回流焊工艺的良率预判。不同于传统通孔电阻的结构设计，这款贴片电阻采用端电极三层叠层结构，两端的黑色端帽为可焊性电极层，中间深紫色基底为高纯度氧化铝陶瓷基体，基体表面通过激光调阻刻蚀形成的电阻膜层被环氧树脂保护层完全覆盖，表层丝印的01005标识对应元件的封装规格，方便生产过程中的视觉识别与物料核对。从结构设计思路来看，建模过程中优先还原了元件的实际安装公差边界，两端电极的圆弧过渡结构完全匹配实际元件的端电极成型工艺，避免在PCB装配仿真中出现电极与焊盘贴合度计算偏差；陶瓷基体的边缘倒角做了0.02mm的微弧处理，还原实际生产中元件切筋成型后的边缘状态，不会出现直角棱边导致的仿真干涉误判。元件的整体外形尺寸严格遵循EIA封装标准，长度方向控制在0.4mm±0.02mm，宽度为0.2mm±0.02mm，整体厚度不超过0.15mm，两端电极的可焊区域宽度占整体长度的35%，这个尺寸比例直接决定了回流焊过程中焊锡的爬锡高度与焊点强度，建模时特意将电极区域与陶瓷基体做了分面处理，方便后续在热仿真、焊点应力仿真中赋予不同的材料属性参数。在实际设备应用场景中，

　　这类超小型贴片电阻多用于空间极度受限的高密度电路板，比如TWS耳机的主控板、智能手表的电源管理模块、微型医疗监测设备的信号采集电路，这类场景下电路板的元件排布密度通常达到每平方厘米40个以上元件，相邻元件的间距往往不足0.1mm，因此模型的尺寸精度直接决定了PCB设计阶段的元件排布合理性，若模型尺寸偏差超过0.01mm，就可能在实际贴装时出现元件撞件、偏移、立碑等工艺缺陷。从功能特性还原的角度，建模时没有简化元件的层叠结构，陶瓷基体、电阻膜层、保护层、端电极四个核心结构层都做了独立的实体建模，而非简单的整体块体拉伸，这样在做电路热仿真时，可以直接给不同结构层赋予对应的导热系数、热膨胀系数参数，准确模拟电阻在额定功率下的温升分布，

　　以及温度循环过程中不同材料层之间的应力变化，提前预判长期使用过程中可能出现的电极脱落、电阻膜开裂等失效风险。安装边界的处理上，模型底部的安装基准面完全贴合PCB焊盘的顶面基准，两端电极的底面与焊盘接触区域做了平面度公差还原，实际生产中01005电阻的贴装压力通常控制在1.5N-2N之间，模型的结构强度仿真基准可以直接对接贴片机的压力参数设置，避免贴装压力过大导致元件碎裂，或是压力不足导致元件贴装偏移。不同于大封装贴片电阻的建模逻辑，01005规格的元件因为尺寸极小，建模时需要重点考虑视觉检测环节的特征还原，元件表层的标识深度、端电极的表面粗糙度、陶瓷基体的反光特性对应的外观特征都在模型中做了对应呈现，

　　可直接用于AOI检测设备的程序编写与检测特征训练，减少实际生产中的检测误判率。在做回流焊工艺仿真时，模型的端电极圆弧结构可以准确模拟熔融焊锡的润湿铺展过程，焊锡会沿着电极的圆弧面形成标准的月牙形焊点，通过模型可以提前计算不同钢网厚度、不同焊盘尺寸下的焊点成型形态，优化焊盘设计与钢网开孔比例，避免出现虚焊、桥连、焊锡珠等常见SMT工艺缺陷。对于结构设计从业者而言，这款模型可以直接导入各类ECAD与MCAD协同设计软件，在结构件与电路板的配合检查中，准确判断电阻与周边结构件的安全间隙，比如在可穿戴设备中，电路板上方往往距离外壳内壁只有0.2mm左右的间隙，精准的电阻模型可以避免出现外壳顶住电阻导致的元件脱落、电路板变形等问题。
