0201封装贴片式电阻器三维结构设计

　　在消费电子、工业控制板卡、通讯终端设备的SMT产线设计环节，0201封装的贴片电阻是高密度PCB布局中最常用的无源元件之一，这类超小型片式电阻的三维模型，直接影响PCB装配仿真、钢网开孔设计、回流焊工艺验证的准确性，很多刚接触高密度板卡设计的工程师容易忽略这类小尺寸元件的安装边界建模，等到试产阶段才发现元件与周边焊盘、丝印、相邻器件出现干涉，反而拖慢整个项目的迭代进度。从实际应用场景来看，0201封装电阻多用于空间极度受限的板卡区域，比如TWS耳机主板、智能穿戴设备的核心板、手机射频前端模块、微型传感器信号调理电路，这类场景下板卡的元件排布密度通常达到每平方厘米上百个器件，留给单个电阻的安装空间往往只有毫米级，

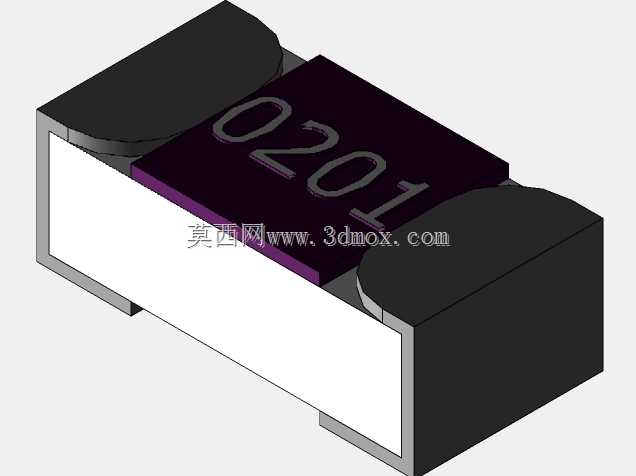

　　建模时如果对元件的外形公差把控不到位，很容易在后续的DFM检查中出现报错，甚至直接导致SMT贴装时出现飞件、立碑、偏移等焊接缺陷。这款电阻的三维结构完全按照实际量产的片式电阻外形构建，主体分为三个核心部分：中间的氧化铝陶瓷基体是电阻的核心承载结构，表面印刷有电阻膜层与标识字符，两端的三层结构端电极是实现焊接导通的关键，从外到内分别是镍阻挡层、锡铅（或纯锡）焊接层、与陶瓷基体结合的内电极层，建模时特意还原了端电极的圆弧过渡特征，这个细节很多通用元件库的模型都会省略，但实际回流焊过程中，熔融焊锡的爬锡高度、润湿角都和端电极的外形轮廓直接相关，缺失这个特征的模型在做焊接仿真时，得出的结果会和实际生产情况存在明显偏差。设计思路上完全贴合JEDEC标准中对0201封装片式元件的尺寸规范，整体长度控制在0.6mm±0.03mm，宽度0.3mm±0.03mm，元件本体厚度0.23mm±0.03mm，两端电极的长度各占整体长度的三分之一左右，建模时特意预留了元件外形的公差带空间，在做PCB布局的碰撞检查时，可以直接按照模型的最大实体边界设置安全间距，不需要额外叠加公差补偿值，能有效减少结构评审的反复修改工作量。从安装边界的角度考虑，这款模型在构建时就同步匹配了标准0201焊盘的封装尺寸，焊盘的宽度、长度、两焊盘之间的间距都和元件本体的电极位置完全对应，在做整板的装配仿真时，可以直接模拟贴装吸嘴拾取元件的过程，

　　验证吸嘴与元件顶面的接触面积是否满足真空吸附的要求——0201元件因为尺寸过小，吸嘴的选型通常要用到0.3mm口径的专用吸嘴，如果模型的顶面平面度、外形尺寸和实物存在偏差，仿真时就会出现吸嘴无法完全覆盖元件顶面、拾取压力过大导致元件碎裂的误判。很多工程师在做高密度板卡的热仿真时，也会用到这类电阻的三维模型，这款模型在构建时还原了陶瓷基体与端电极的材质分界面，可以直接给不同部分赋予对应的导热系数参数，模拟电阻在额定功率工作时的热量传导路径，验证周边热敏元件是否会受到电阻温升的影响，比如在射频电路中，0201电阻通常用作匹配负载，工作时的温升如果超过周边电容、电感的额定温度范围，很容易导致电路参数漂移，直接影响射频信号的收发性能。

　　不同于通用元件库中简化的方块式电阻模型，这款模型还原了实物表面的字符标识特征，在做整机的BOM可视化核对、生产装配的目视检查工位仿真时，可以直接通过表面的标识区分元件参数，不需要额外给模型添加参数标注，能让整板的三维可视化效果更贴近实际生产的板卡状态。在SMT产线的编程环节，准确的元件三维模型还能帮助贴片机的视觉识别系统提前完成元件轮廓的示教，减少新机种导入时的视觉调试时间，尤其是在多品种小批量的柔性产线上，这类标准化的元件模型可以直接导入产线的设备仿真系统，提前验证贴装路径的合理性，避免贴装头在移动过程中与已经贴装的高大元件发生碰撞。需要注意的是，0201电阻因为尺寸极小，在做板级的跌落仿真、振动仿真时，元件本体与PCB的结合强度是仿真的关键参数，这款模型在端电极与焊盘的接触位置预留了焊锡的建模空间，工程师可以在装配模型中直接添加工艺要求的焊锡量模型，模拟不同焊锡厚度下的焊点应力分布，提前优化焊盘设计，避免产品在后续的可靠性测试中出现焊点开裂、元件脱落的问题。
