1210封装贴片式电阻器三维结构设计

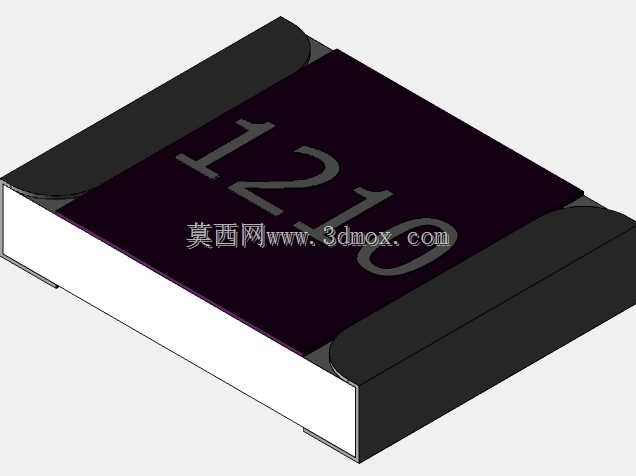

　　在消费电子、工业控制板卡、汽车电子模块的SMT产线物料选型与PCB结构设计环节，1210封装的贴片电阻是应用覆盖率极高的被动元件，这类元件的三维模型精度直接影响PCB Layout阶段的干涉检查、钢网开孔设计、回流焊工艺仿真的最终效果，很多刚接触板级结构设计的工程师容易忽略这类标准封装元件的细节建模，往往直接调用通用封装库的简化模型，导致实际贴装阶段出现元件与周边结构件干涉、焊盘对位偏差、爬电距离不足等问题。这款1210贴片电阻的三维建模完全贴合实际量产元件的真实结构，没有做过度的几何简化，主体陶瓷基体的棱角做了符合真实元件的微小倒角处理，避免了直角模型在装配仿真中出现的虚假干涉报错，两端的端电极结构还原了真实三层电极的分层特征，

　　从最外层的镀锡层到中间的镍阻挡层再到内侧与陶瓷基体结合的银钯层，虽然在外观上仅体现端电极的外形尺寸，但建模时预留了层厚的参数化调整接口，方便做工艺仿真时调用不同材质的物理参数。从安装边界来看，1210封装的标称长宽尺寸为3.2mm×2.5mm，建模时严格控制了元件本体的公差带，最大外形尺寸不超过3.3mm×2.6mm，元件厚度控制在0.55mm的常规量产规格范围内，端电极的宽度尺寸匹配行业通用焊盘设计规范，两端电极的内侧间距预留了足够的焊锡爬锡空间，避免模型尺寸偏差导致的焊盘设计过大或过小问题。在实际的板卡设计场景中，这类贴片电阻往往会布置在PCB的高密度布线区域，周边可能存在0805、0603等更小封装的元件，也可能靠近接插件、

　　屏蔽罩等结构件，精准的三维模型可以在设计阶段就排查元件高度方向的干涉，比如当屏蔽罩的内高设计为0.6mm时，这款电阻的厚度加上焊锡熔融后的抬升高度，刚好满足0.05mm的安全间隙要求，如果使用厚度偏差0.1mm的简化模型，很容易出现屏蔽罩装配后压裂电阻本体的质量问题。从设计思路上，这款模型没有追求不必要的外观细节，比如电阻本体表面的丝印字符做了适度还原，既保留了元件的识别特征，又没有因为字符的微小凸起影响装配干涉检查的计算效率，模型的坐标系原点设置在元件本体底部的几何中心，与PCB封装库的原点完全对齐，导入EDA软件或者结构设计软件时不需要额外做坐标对位，直接匹配对应焊盘的位置即可完成装配。在回流焊工艺仿真场景中，

　　模型的端电极平面度做了符合真实元件的设置，没有做成完全理想的平面，还原了量产元件端电极存在的微小平面度误差，可以更真实地模拟焊锡熔融过程中元件的立碑、偏移等不良现象，帮助工艺工程师提前优化回流焊的温度曲线与钢网开孔厚度。很多工程师在做电源类板卡设计时，1210封装的电阻往往用于功率采样回路，这类应用场景下电阻的功率承载能力与本体的散热面积直接相关，精准的三维模型可以导入热仿真软件中，结合电阻的功耗参数模拟不同通风条件下电阻的表面温升，避免因为模型散热面积计算偏差导致的温升仿真结果失真，提前识别电阻过热导致的板卡可靠性问题。在SMT产线的吸嘴选型环节，这款模型的顶部表面特征完全还原真实元件的平整度，没有多余的凸起或凹槽，可以直接用于吸嘴吸附位置的仿真验证，确认1210封装对应的吸嘴尺寸是否可以完全覆盖元件顶部的吸附区域，避免实际贴装过程中出现吸嘴吸附不稳导致的元件抛料问题。不同于通用封装库中简化的方块模型，这款电阻的三维结构考虑了实际生产、装配、仿真全流程的使用需求，每个尺寸边界都对应量产元件的实际公差范围，既不会因为模型过于复杂影响大型板卡装配的运算效率，也不会因为模型过度简化导致各类仿真、检查环节出现结果偏差，不管是用于PCB结构设计的干涉检查，还是SMT产线的工艺调试，或者是产品展示阶段的板卡BOM元件可视化，都能满足对应的使用要求。
