01005封装贴片式陶瓷电容器三维结构

　　在高密度电子组装的生产场景中，01005封装的贴片电容是当前消费电子、可穿戴设备、微型医疗电子模块里用量极大的被动元件，这类超小型元件的三维建模精度，直接影响PCB布局的干涉检查、SMT贴装程序的仿真验证、钢网开孔设计的合理性，很多刚接触微型元件建模的工程师容易忽略端电极的公差叠加，最后导出的模型在装配时出现焊盘与元件端电极错位的问题。做这个模型的时候，首先要明确实际量产元件的外形边界，01005公制封装对应0.4mm×0.2mm的本体尺寸，本体高度常规在0.2mm左右，建模时不能直接按封装手册的标称值做死尺寸，要考虑不同厂商陶瓷电容的本体公差，陶瓷介质部分的棱角做微小的倒角处理，还原实际元件注塑烧结后的边缘形态，

　　避免模型棱角过于锐利和实际生产的元件形态脱节。端电极的设计是这个模型的核心细节，两端的金属电极覆盖本体端面的同时，会在本体上下表面有0.05mm左右的爬锡延伸段，这个尺寸直接对应PCB焊盘的设计长度，如果建模时漏掉这个爬锡段，后续做SMT贴装仿真时，焊膏印刷的位置和元件电极的匹配度计算就会出现偏差，直接影响回流焊后的焊点可靠性评估。从应用场景来说，这类微型电容主要用在智能手表的主板、TWS耳机的主控板、微型植入式医疗模块的高密度互连板上，因为板上空间极度紧张，元件之间的间距经常控制在0.1mm以内，这就要求三维模型的尺寸精度控制在0.01mm级别，不然在做PCB的3D布局检查时，很容易出现元件和元件、元件和结构件的干涉误判，

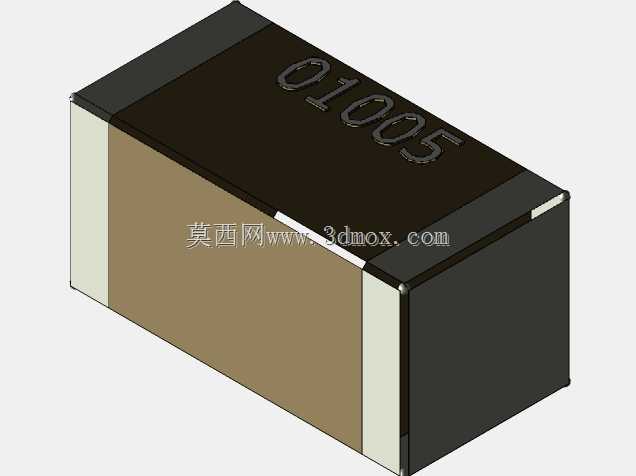

　　或者漏判实际存在的装配冲突。建模过程中，本体表面的丝印标识做了浅浮雕式的凹陷处理，还原实际元件激光打标的质感，不会做突兀的凸起，因为实际量产的01005电容因为尺寸太小，很多厂商甚至不会印丝印，但部分高端工业级元件会做激光蚀刻的标识，这个细节的保留能让模型在做整机装配的可视化渲染时更贴近真实物料的状态。很多工程师在做这类被动元件建模时，容易把端电极和陶瓷本体做成一个整体，忽略两种材质的分界面，这个模型特意拆分了陶瓷介质本体、两端金属电极三个独立的实体部分，方便后续做有限元分析时赋予不同的材料属性，比如陶瓷部分的介电常数参数、金属电极的导电和导热参数，满足信号完整性、热仿真的模型调用需求。安装边界的处理上，

　　模型严格按照SMT贴装的工艺要求，预留了元件贴装时的偏移公差空间，本体底部和PCB表面的间隙控制在0.02mm，对应焊膏熔化后元件下沉的实际高度，不会出现模型直接贴死在PCB表面的情况，这个间隙的设置直接影响后续做焊点形态仿真的准确性，要是间隙设置不对，仿真出来的焊点圆角形态和实际回流焊后的焊点会有很大差异，无法支撑工艺参数的优化。从结构设计的选型角度来说，这个模型可以直接导入主流的ECAD和MCAD协同软件中，在结构设计阶段就能同步评估元件和周边结构件的距离，比如可穿戴设备的外壳壁厚通常只有0.3mm左右，如果电容模型尺寸不准，很容易出现组装后外壳顶到元件的问题，导致主板受压失效。另外，模型的外形还原了实际元件的轻微弧度，陶瓷本体烧结后不会是绝对的直角立方体，侧面有微小的脱模斜度，这个细节很多通用封装库的模型都没有体现，导致做高精度装配仿真时和实际物料的匹配度不足。在做SMT生产线的贴片机程序调试时，这个精度的模型也可以用来做吸嘴吸附位置的仿真，确认吸嘴和元件本体的接触面积，避免因为模型尺寸偏差导致吸嘴吸附位置偏移，造成贴装抛料率过高的问题。整体建模过程没有做多余的简化，所有尺寸都参考了主流厂商的量产物料规格，同时兼顾了结构设计、工艺仿真、热分析、信号完整性分析等多场景的使用需求，不会出现模型只能做外观展示、无法用于工程仿真的问题。
