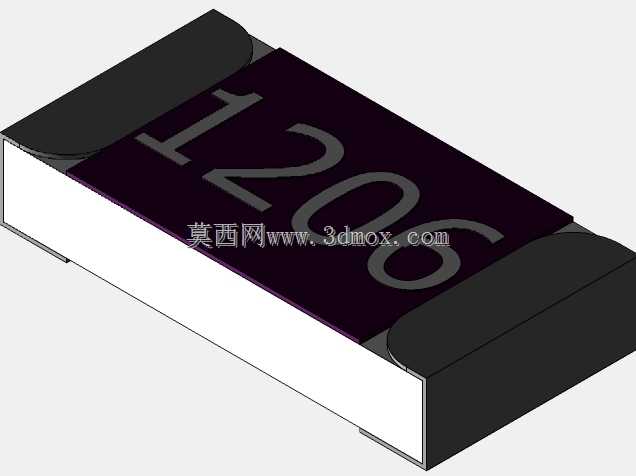

1206封装贴片电阻器三维结构模型

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局布线工作中，1206封装的贴片电阻是应用频次极高的被动元件，这类元件的三维建模精度直接影响到后续PCB装配干涉检查、钢网开孔设计、贴片程序编写的准确性，很多初入行的结构工程师在做板级装配仿真时，往往忽略这类小型无源元件的外形细节，导致后期SMT贴片时出现元件与周边结构件干涉、焊盘对位偏差等问题，反而拖慢整个项目的打样进度。这个1206贴片电阻的三维模型，完全按照行业通用的JEDEC封装标准构建，还原了元件本体的陶瓷基底结构、两端端电极的弧形倒角细节，以及本体表面丝印标识的位置与凸起厚度，没有做过度的简化处理，能够直接导入到各类ECAD与MCAD协同设计软件中使用。从实际应用场景来看，1206封装的贴片电阻功率承载能力介于0805与1210封装之间，常规厚膜工艺的产品额定功率可以达到1/4W，能够满足大部分电源回路、信号采样回路、阻抗匹配回路的使用需求，相比更小封装的0603、0402电阻，1206封装的元件在手工焊接返修时操作难度更低，也不容易出现立碑、虚焊等贴片缺陷，因此在工业类控制板、电源模块、汽车外围控制电路中应用占比很高。做这类元件的三维建模时，核心要把控的是安装边界的尺寸精度，首先是元件本体的长宽尺寸要严格符合封装规范，长度方向控制在3.2mm±0.1mm，宽度方向控制在1.6mm±0.1mm，本体厚度根据不同功率等级会有细微差异，常规厚膜电阻的本体厚度在0.55mm到0.7mm之间，

　　两端端电极的长度要覆盖本体端面并延伸到本体上下表面的焊盘接触区域，端电极的边缘做了R0.2左右的圆角处理，这部分细节如果省略，在做装配干涉检查时，会误判元件与相邻焊盘、相邻元件的安全距离。建模过程中没有对端电极的金属层做分层处理，而是将端电极作为一个整体结构构建，因为在板级装配仿真中，只需要体现元件的外部安装轮廓即可，内部的电极层、电阻膜层、陶瓷基底的分层结构不会影响外部装配校验，过度还原内部结构反而会增加模型的面数，拖慢大型PCB装配文件的运行速度。本体表面的丝印标识做了0.02mm的凸起处理，还原了实际丝印印刷的厚度特征，这部分细节在做透明外壳类产品的结构校验时，可以避免丝印区域与外壳内壁发生摩擦刮蹭，导致丝印脱落的问题。

　　从安装适配性来看，这个模型的焊盘接触区域完全匹配标准1206封装的焊盘设计，两端焊盘的宽度设计为1.2mm，焊盘之间的间距保持1.0mm，能够直接对齐PCB设计软件中的标准封装焊盘，不需要额外调整位置。在做整机结构设计时，很多工程师会忽略贴片元件的高度占用，比如在PCB板上方放置屏蔽罩、绝缘片、外壳筋位的时候，如果只参考元件的标称厚度，不考虑焊锡厚度带来的整体高度抬升，很容易出现装配后元件被压裂、绝缘片被顶起的问题，这个模型在构建时已经预留了0.1mm的焊锡厚度空间，计算元件整体安装高度时直接读取模型总高度即可，不需要额外叠加修正值。另外，1206封装的电阻在不同应用场景下会有不同的材质区分，比如厚膜电阻、薄膜电阻、

　　合金采样电阻的外形轮廓基本一致，仅本体颜色、丝印内容有差异，这个基础模型可以通过修改材质贴图快速适配不同类型的1206电阻建模需求，不需要重新构建基础轮廓，能够大幅提升板级建模的工作效率。在做SMT产线的虚拟调试时，这个模型的外形精度也能够满足吸嘴取料校验、飞达站位匹配的仿真需求，端电极的金属表面、本体陶瓷表面的材质区分，也能帮助视觉检测程序做元件方向识别的调试，避免出现元件贴装反向的问题。很多工程师在自建这类元件库时，往往会把端电极做成直角结构，忽略实际生产中元件端电极的圆角特征，导致在做DFM可制造性检查时，误报元件与PCB走线的安全距离不足，或者在做钢网开孔设计时，开孔尺寸与元件端电极的实际接触面积不匹配，影响焊接质量，这个模型在构建时就还原了端电极的圆角、端电极与本体衔接处的微小台阶特征，能够让DFM检查的结果更贴近实际生产情况，减少不必要的设计修改。
