带参数化关系的斜齿传动轮结构设计

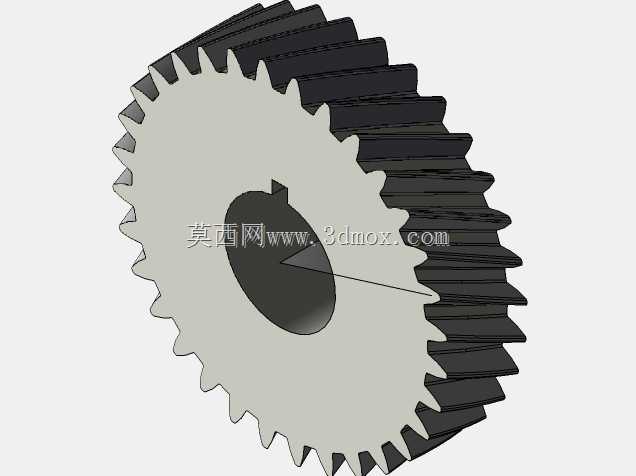

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从常规工业减速设备、机床主轴传动箱到输送线驱动单元的多个环节，相比直齿圆柱齿轮，斜齿轮的轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入接触再逐步退出啮合，不会出现直齿轮啮合时的整齿冲击，传动过程的噪音、振动表现都更优异，同时重合度更高，单齿承受的载荷更小，能适配更高转速、更大扭矩的传递工况。这款斜齿轮的设计采用参数化关联逻辑搭建，所有轮齿相关的几何尺寸都和核心传动参数做了绑定，调整模数、齿数、螺旋角、压力角、齿宽这些核心参数时，整个齿轮的几何外形会同步完成更新，不需要逐个特征重画，能大幅缩短同系列不同参数齿轮的设计迭代周期，

　　也方便在做传动系匹配时快速调整参数验证装配与啮合间隙。从结构上看，这款斜齿轮采用实心辐板搭配中心键槽孔的安装形式，中心孔的尺寸、键槽的规格都和常规的轴系安装标准做了适配，安装时可以通过平键完成周向固定，配合轴肩与轴端挡圈就能实现轴向定位，不需要额外设计复杂的连接结构，适配绝大多数通用减速箱、传动箱的轴系安装边界。轮齿部分的齿向螺旋角经过合理匹配，既保证了足够的传动重合度，又控制了轴向力的大小，避免选用轴承时需要额外加大规格来承受过大轴向载荷，齿宽的取值也兼顾了承载能力和轴向尺寸占用，不会因为齿宽过大导致轴系跨距增加影响支撑刚性，也不会因为齿宽过小导致齿面接触应力超标。在实际设计这类斜齿轮时，首先要根据传动系统的额定传递扭矩、

　　输入转速、传动比要求确定核心的齿数、模数参数，再根据允许的安装空间确定齿宽范围，螺旋角的选择通常会结合配对齿轮的参数做匹配，保证啮合时的中心距符合箱体的安装尺寸要求，同时要验算齿面接触强度和齿根弯曲强度，确保在额定载荷下不会出现点蚀、断齿等失效形式。参数化建模过程中，需要先建立基准坐标系，绘制齿坯的基本回转轮廓，通过螺旋线扫描生成齿槽的切除路径，再结合渐开线齿廓方程生成单个齿槽的截面轮廓，完成单个齿槽切除后通过圆周阵列得到全部轮齿结构，整个过程中所有的尺寸参考都要和提前定义的参数做关联，避免出现特征参考丢失导致参数更新失败的问题。中心安装孔与键槽的尺寸设计需要配合对应安装轴的公差要求，通常孔的公差采用基孔制过渡配合，

　　保证装配时的同轴度，键槽的对称度、深度公差也要符合传动件的安装精度要求，避免装配后出现偏心导致传动振动。这款斜齿轮的外形没有多余的减重孔或复杂结构，加工工艺性较好，既可以采用滚齿机完成轮齿的粗精加工，也可以在成型铣床上配合分度头完成小批量加工，齿坯部分可以直接采用圆钢车削成型，不需要复杂的毛坯铸造工序，生产制造成本较低，适配中小功率传动场景的应用需求。在装配验证环节，需要检查配对齿轮的啮合侧隙是否在合理范围内，侧隙过小会导致轮齿啮合卡滞、运转发热严重，侧隙过大则会导致传动回程误差增大，影响传动精度，同时要确认齿轮安装到位后，齿面的接触斑点位置处于齿高中部、沿齿长方向接触比例符合要求，避免出现偏载导致局部齿面过早磨损。对于需要做轴向限位的安装场景，这款齿轮的轮毂端面预留了足够的挡圈接触面积，不需要额外加工止口结构，直接配合标准轴端挡圈就能完成可靠固定，装配工序简单，后期维护更换时也不需要专用工具就能完成拆装。
