参数化螺旋锥齿轮传动结构设计

　　在重载传动场景的布局设计中，螺旋锥齿轮始终是相交轴动力传递的核心部件，常见于差速器总成、机床主轴转角传动、工程机械行走驱动端这类需要在垂直或呈固定夹角的轴系间传递大扭矩的工况。不同于直齿锥齿轮仅能在齿面接触线完成瞬时啮合的特性，螺旋锥齿轮的轮齿呈连续螺旋曲面排布，啮合过程中轮齿是逐步进入接触再逐步脱离的，整套传动的冲击载荷更小，运转时的噪音控制表现更优，同时重合度的提升也让单齿承受的载荷被分摊到更多啮合齿面上，能适配更高线速度的传动需求。

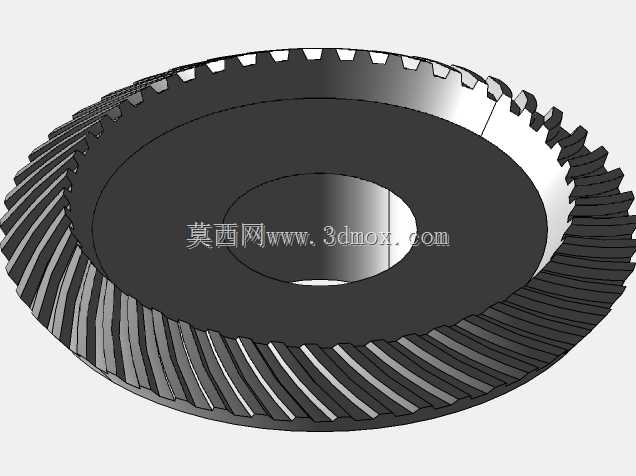

　　这套参数化构建的螺旋锥齿轮，建模逻辑完全围绕实际啮合的几何关系搭建，没有采用近似曲面拟合的简化方式。设计初期先明确相交轴的轴交角基准，结合传动比要求匹配对应的分锥角参数，轮齿的螺旋角选取兼顾轴向力的平衡与啮合重合度的需求，避免螺旋角过大导致轴承承受额外的轴向载荷，也不会因螺旋角过小失去螺旋齿轮的传动优势。齿面的生成完全遵循展成法加工的几何逻辑，和实际铣齿加工的成型轨迹保持一致，这也意味着模型导入工程环境后，可以直接用于干涉检查、装配公差匹配，甚至能对接后续的加工仿真流程，不需要再对齿面做二次修正。

　　从安装边界来看，齿轮中心的通孔为轴系装配基准，孔径与配合轴颈的公差带选取基孔制过渡配合区间，能保证传动过程中齿轮与轴的同轴度，避免偏心带来的传动振动。齿轮背面的定位端面与安装轴的轴肩贴合，端面跳动公差控制在传动精度要求的范围内，保证轮齿啮合时的接触区落在齿面中部，不会出现偏载导致的局部齿面磨损。轮缘部分的厚度结合齿根圆尺寸做了等强度优化，既不会因壁厚过大增加不必要的转动惯量，也不会因壁厚不足导致重载下轮缘变形影响啮合精度。齿根部分做了符合强度要求的圆角过渡，避免应力集中导致的轮齿断裂风险，这一细节和实际加工中的齿根圆角处理完全匹配，能直接用于有限元强度校核的模型基础。

　　在实际设备选型匹配时，这类螺旋锥齿轮需要配对使用，两个啮合齿轮的螺旋角大小相等、旋向相反，装配时需要调整安装距来保证齿侧间隙在合理区间，间隙过大会导致传动换向时的冲击，间隙过小则会出现卡滞、润滑脂无法进入啮合面导致的齿面胶合。这套参数化模型的优势在于，当需要调整传动比、模数、齿宽、轴交角等核心参数时，只需要修改对应参数的关联关系，模型就能自动更新生成符合新参数的齿轮结构，不需要从零开始重新绘制齿面，能大幅缩短传动方案迭代的设计周期。

　　不同于很多仅做外观展示的齿轮模型，这套结构的每个几何特征都对应实际加工与装配的工艺要求：中心孔的倒角用于装配时的导向，避免安装时刮伤轴颈表面；轮齿的齿顶倒角处理能减少啮合起始点的尖边碰撞，也能去除热处理后的齿顶脆性层；齿轮端面的工艺减重结构在不影响整体刚性的前提下，降低了零件的整体重量，对于需要控制转动惯量的高速传动场景尤为适用。在做整机装配仿真时，将该模型导入装配环境后，可以直接模拟轴系带动齿轮转动的啮合过程，检查不同安装距下的齿面接触痕迹，提前预判装配调整的余量范围，避免实际加工装配时出现啮合不良的问题。

　　在矿山设备、重型卡车、机床主轴箱这类长期承受交变载荷的应用场景中，螺旋锥齿轮的齿面接触精度直接决定了整套传动系统的使用寿命，参数化的建模方式能保证设计阶段的齿轮几何参数完全匹配设计计算的结果，不会出现建模误差导致的齿形偏差，从设计源头保证传动件的性能达标。
