卡车拖车用七芯马球猛男段ABS连接器

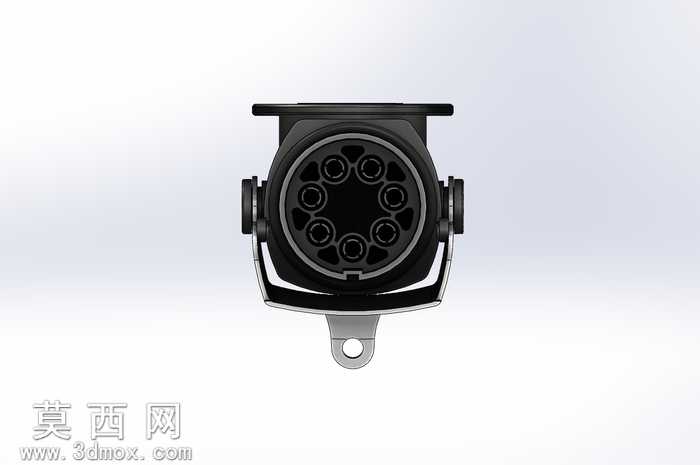

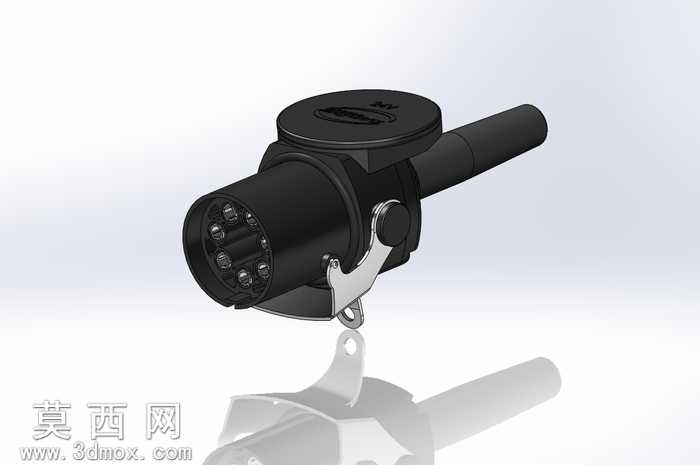

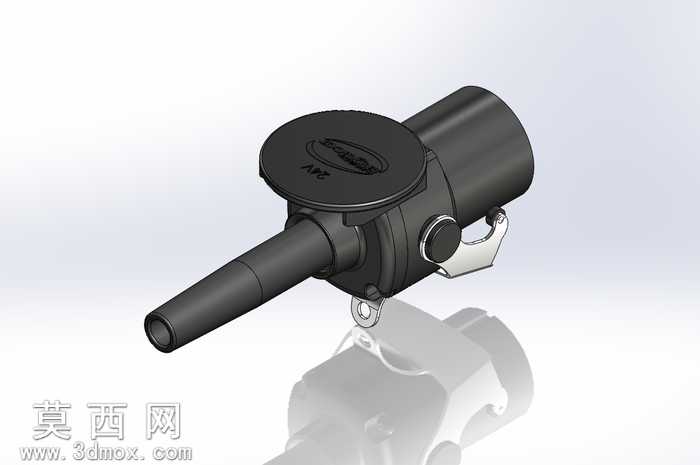

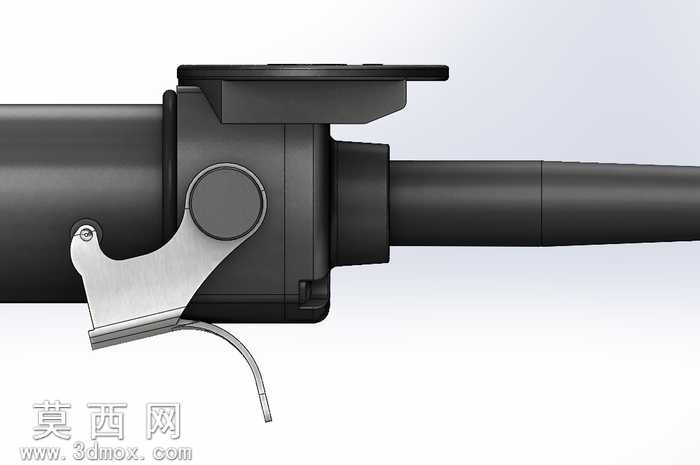

本作品为卡车与拖车配套使用的七芯电气连接器三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循车用连接器的实际尺寸规范与装配逻辑，确保各部件间的配合公差符合实际生产要求。模型主体采用ABS工程塑料作为外壳材质，在材质渲染环节针对ABS材料的哑光磨砂质感进行了参数调校，还原了工程塑料表面细腻的微颗粒纹理与低反光特性，金属部件则分别对应镀铬弹簧卡扣、铜质导电插芯、橡胶密封护套三类不同材质，通过调整金属粗糙度、反射率、橡胶的亚光柔焦质感，让渲染效果贴近实物的视觉表现。结构设计上，该连接器分为插头主体、尾部线缆护套、顶部防尘翻盖、侧面锁止卡扣四个核心模块，插头端面均匀排布七根导电插芯，插芯外围设置环形密封槽用于装配防水胶圈，实现IP67级的防水防尘效果，满足户外拖挂行驶的恶劣工况需求；尾部采用变径橡胶护套结构，可适配不同线径的拖车线缆，护套与塑料外壳衔接处设置倒扣结构，避免线缆拉扯导致的内部接线松脱；顶部翻盖通过转轴与主体连接，内置扭簧结构实现未插合状态下的自动闭合，防止灰尘雨水进入插芯腔；侧面的镀铬锁止卡扣采用杠杆式结构，插合后可与拖车端插座的锁扣槽卡紧，车辆行驶过程中不会因颠簸出现松脱断电问题。建模过程中对所有活动部件均设置了合理的运动限位，翻盖的开合角度、卡扣的扳动行程都与实物保持一致，可直接用于后续的装配干涉检查、运动仿真演示，模型的所有特征均保留完整建模历史，方便使用者根据实际需求调整插芯数量、外壳尺寸、线缆口径等参数，适配不同规格的拖挂车辆电气连接需求。
