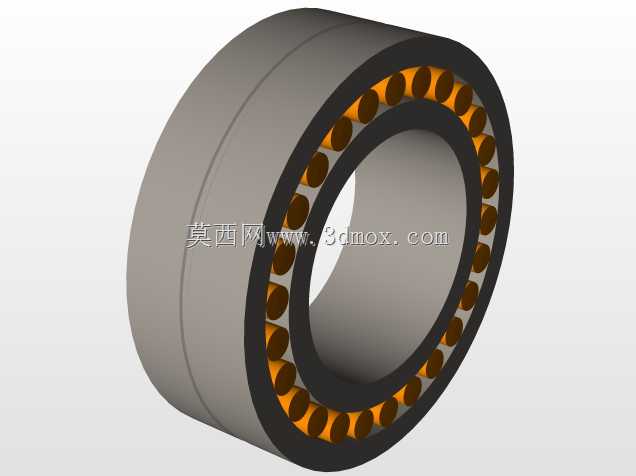

在冶金、矿山、起重输送这类重载且存在轴系挠曲变形的工况场景中,普通深沟球轴承或者圆柱滚子轴承往往因为无法补偿轴的不对中误差,出现滚道偏磨、保持架断裂、早期失效的问题,双列球面滚子轴承正是针对这类复杂受力场景开发的核心回转支撑部件。从结构功能来看,这类轴承采用两列对称布置的球面滚子,内圈带有双滚道,外圈滚道为内球面形,具备自动调心的特性,当轴受载弯曲或者安装座孔存在同轴度误差时,轴承可以自动补偿角度偏差,不会出现卡滞或者额外附加载荷。滚子与滚道之间为线接触修正形态,相比点接触的球轴承,承载能力提升数倍,既可以承受较大的径向载荷,也能承受双向的轴向载荷,适合在冲击载荷、变载荷的工况下长期运行。
设计这类轴承的三维模型时,首先要明确核心的安装边界参数:轴承的内径是与轴配合的基准面,采用基孔制过盈配合,外径与轴承座孔采用基轴制过渡或者间隙配合,宽度尺寸决定了轴系的轴向安装空间,建模时需要严格控制内外圈的倒角尺寸,避免安装时与轴肩、座孔挡边发生干涉。滚子的排布需要考虑保持架的兜孔间隙,既不能让滚子在兜孔内卡滞,也要避免间隙过大导致滚子运转时歪斜,两列滚子的对称度是建模的关键公差项,若对称度超差,会导致单列滚子受载过大,缩短轴承整体使用寿命。外圈的球面滚道曲率中心需要与轴承中心重合,这是实现调心功能的核心,建模时需要通过基准轴、基准点的约束来保证曲率中心的位置精度,内圈的两个滚道角度需要匹配滚子的锥角,保证滚子与滚道的接触线均匀贴合,避免出现边缘接触应力集中的问题。
从实际选型应用的角度,这类轴承常被用在减速机的低速输出轴、破碎机的主轴、振动筛的激振器轴、冶金设备的轧辊支撑部位,这些场景要么存在较大的冲击载荷,要么轴系因为长跨距布置容易出现挠曲,要么设备安装时难以保证严格的同轴度,球面滚子轴承的调心特性和高承载能力刚好匹配这些需求。建模过程中,保持架的结构设计也需要重点考量,采用实体黄铜保持架或者冲压钢保持架时,兜孔的形状需要适配滚子的球面轮廓,保证滚子运转时的润滑脂可以在兜孔内留存,形成稳定的油膜,避免干摩擦。轴承的密封结构如果是开式设计,需要在安装时配套相应的密封端盖,防止外界的粉尘、水汽进入滚道内部,加速滚子和滚道的磨损;如果是带密封的闭式结构,建模时需要预留密封件的安装槽位,保证密封唇口与内圈的配合过盈量在合理范围,既不增加过大的运转阻力,也能起到可靠的密封效果。
在三维装配验证环节,需要模拟轴系存在一定角度偏斜时的轴承运转状态,检查滚子与滚道的接触情况,确认在允许的调心角度范围内,所有滚子都能均匀接触滚道,没有出现局部脱载或者挤压的情况。同时要校核轴承的安装定位尺寸,内圈的定位轴肩高度不能超过内圈的倒角高度,否则会导致轴承无法安装到位,外圈的座孔挡边高度也要符合安装规范,方便后续的轴承拆卸维护。对于承受轴向载荷的工况,还要考虑轴承的轴向定位方式,要么采用轴用弹性挡圈,要么采用锁紧螺母配合止动垫圈,保证轴承在轴系上不会出现轴向窜动。这类轴承的三维模型在做设备整体装配时,还需要预留润滑通道,保证运转过程中润滑脂可以顺利进入滚道和滚子的接触区域,尤其是在重载低速工况下,充足的润滑是延长轴承使用寿命的关键,建模时不能忽略润滑脂的填充空间,避免出现润滑不足导致的早期点蚀失效。
