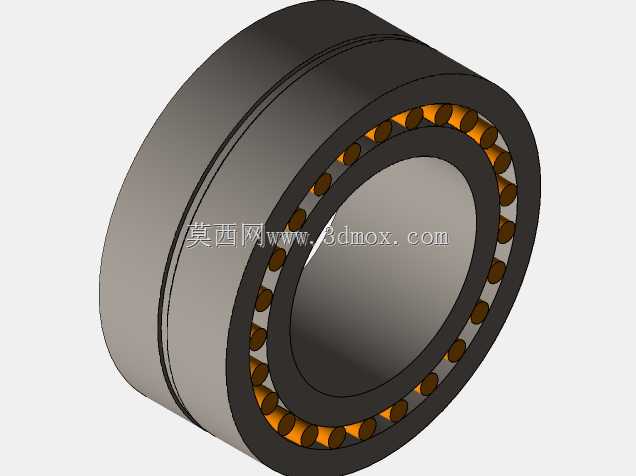

24系列双列球面滚子轴承结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:487777
  • 24系列双列球面滚子轴承结构设计

  在冶金、矿山、重型工程机械这类重载且存在轴系挠曲变形的工况场景里,调心类滚动轴承是支撑旋转轴系的核心部件,24系列球面滚子轴承正是针对这类大载荷、存在安装对中误差或运行中轴挠度较大的场景开发的支撑元件。这类轴承的核心功能是在承受径向重载的同时,兼顾一定的双向轴向载荷承载能力,并且依靠内部球面形的滚道轮廓,自动补偿轴与轴承座之间的角度偏差,避免因轴系挠曲、安装对中不良导致的滚动体局部应力集中,大幅提升轴系运行的可靠性与服役寿命。

  从结构设计逻辑来看,该轴承采用双列对称球面滚子作为滚动体,内圈带有双滚道,外圈滚道为内球面形,曲率中心与轴承中心重合,这一结构是实现调心性能的核心。设计过程中需要严格控制滚子与滚道的接触角匹配,既要保证径向载荷下滚动体的载荷分布均匀,避免边缘接触应力,也要兼顾轴向载荷作用下的承载能力,通常这类轴承的接触角会根据系列参数做匹配设计,保证不同载荷工况下滚子与滚道的接触应力处于合理区间。保持架采用分体式引导结构,将两列滚子均匀分隔,避免滚动体之间的直接摩擦与碰撞,同时在轴承运转过程中对滚动体做正确引导,减少滚动体的歪斜与打滑,尤其是在低速重载、启停频繁的工况下,合理的保持架结构能有效降低轴承的摩擦温升,减少早期失效风险。

  从安装边界与尺寸适配角度,这类轴承的外形尺寸遵循标准滚动轴承的尺寸系列规范,内径与轴的配合通常根据载荷特性选择过盈配合,当载荷方向固定、内圈旋转时,内圈与轴采用较紧的过渡或过盈配合,避免内圈在轴上蠕动磨损;外圈与轴承座孔的配合则根据调心需求选择稍松的配合,保证轴承外圈可以在轴承座孔内有微小的角度调整空间,适配轴系的挠曲变形。安装过程中需要注意,不能通过敲击滚动体或保持架的方式装配,应当采用热装或专用工装压装内圈,避免损伤滚道与滚动体表面。轴承的轴向定位通常采用轴肩与轴承座孔的挡肩实现,挡肩的高度需要低于轴承内圈、外圈的倒角尺寸,保证轴承端面能与定位面完全贴合,同时要预留足够的拆卸空间,方便后期维护时使用拉马等工具拆卸轴承,不会损伤轴与轴承座的配合面。

  在实际设备应用中,这类轴承常被配置在破碎机的主轴支撑、减速机的低速轴支撑、冶金轧机的工作辊支撑、大型输送设备的滚筒支撑等位置。比如在颚式破碎机的偏心轴支撑位置,破碎过程中会产生巨大的冲击载荷,同时偏心轴运转时会产生一定的挠曲变形,普通深沟球轴承或圆柱滚子轴承无法承受这类大冲击载荷,也无法补偿轴的变形,很容易出现早期点蚀、保持架断裂等失效问题,而24系列球面滚子轴承依靠其大承载能力与调心特性,能很好地适配这类恶劣工况。在设计配套的轴系结构时,还需要考虑轴承的润滑与密封,这类重载轴承通常采用脂润滑或油润滑,转速较低的工况下优先选用极压锂基脂润滑,密封结构要能有效阻挡外界的粉尘、水汽进入轴承内部,同时防止润滑脂泄漏,比如在矿山设备中常采用组合式密封圈,搭配迷宫密封结构,提升密封可靠性,延长轴承的维护周期。

  建模过程中需要重点还原的细节包括:滚子的球面轮廓与内外圈滚道的曲率匹配关系,保证滚子与滚道的接触线符合设计要求;保持架的兜孔结构,要准确还原兜孔与滚子的间隙,既不能间隙过大导致滚子晃动,也不能间隙过小导致滚子卡滞;轴承的倒角、越程槽等工艺结构也要准确还原,这些结构虽然不直接参与承载,但在实际装配中会直接影响安装的顺畅性,比如内圈的安装倒角如果设计不合理,装配时很容易刮伤轴的配合表面,影响配合精度。另外,双列滚子的对称布置结构也要准确呈现,两列滚子的位置偏差会直接影响模型的装配合理性,在虚拟装配验证时,要保证轴承能顺利装配到对应的轴与轴承座中,不存在干涉问题,同时能模拟出一定角度的调心偏转,验证轴系在存在对中误差时的运动合理性。
