偏心轮传动结构三维设计

　　在各类需要实现周期性往复运动、间歇进给或者行程调节的机械结构中，偏心轮是应用极为广泛的传动构件，从轻工包装设备的送料机构，到机床的进给微调装置，再到自动化产线的间歇顶升工位，都能见到这类构件的身影。不同于同心轮的定轴等半径传动特性，偏心轮依靠回转中心与轮体几何中心的偏移量，将连续的回转运动转化为特定行程的直线往复或者摆动输出，结构紧凑且传动可靠，不需要额外的连杆转换结构就能实现稳定的周期动作输出，在很多空间受限的安装场景下，偏心轮的结构优势尤为突出。

　　从实际应用场景来看，这类偏心轮常被用在压力加工设备的微调进给单元，比如小型冲压工位的送料步距调节，通过调整偏心轮的安装角度就能改变从动件的行程大小，不需要更换整套传动构件就能适配不同规格工件的送料需求；在纺织机械的张力调节机构中，偏心轮带动张紧轮做周期性的小幅摆动，能够持续补偿纱线输送过程中的张力波动，避免纱线过紧断裂或者过松松垮的问题；甚至在一些工装夹具的快速锁紧结构里，偏心轮的自锁特性也能被充分利用，扳动偏心轮手柄就能快速压紧工件，反向操作即可快速松脱，操作效率比螺纹锁紧结构高出数倍。

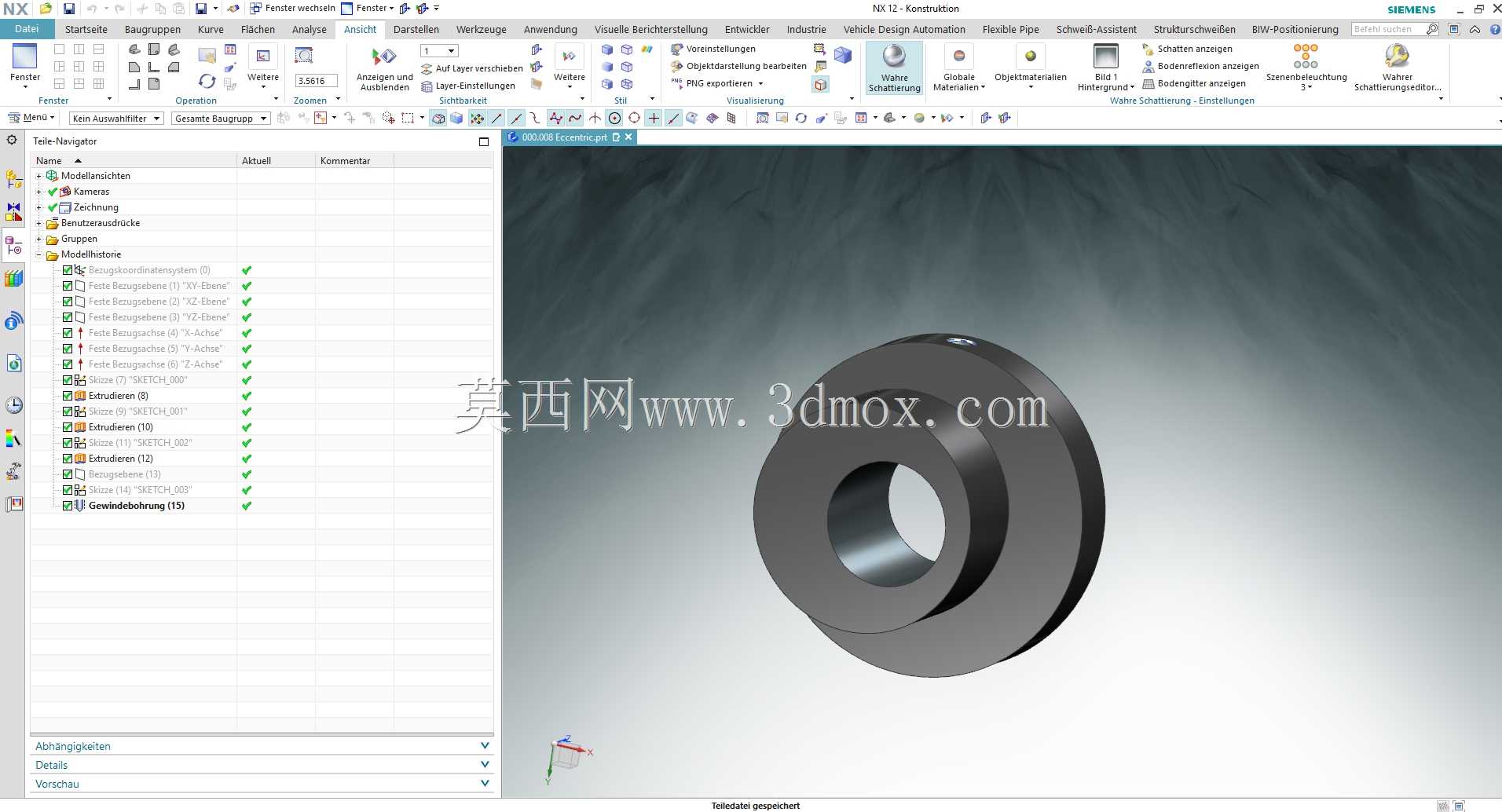

　　这个偏心轮的结构设计采用了阶梯式轮盘构型，主体分为两个同轴不同外径的环形段，大直径段作为与从动件接触的工作曲面，表面粗糙度要求控制在合理区间，减少长期往复接触带来的磨损，小直径段作为安装定位段，与安装座的轴承内圈配合，保证回转过程的同轴度。中心的通孔是安装轴的配合孔，孔的公差带选用过渡配合等级，既能够保证与传动轴的周向固定可靠性，又不会因为过盈量过大导致装配困难，孔壁上预留的键槽位置能够通过平键传递扭矩，避免高速回转过程中轮体与轴之间出现相对滑动。轮体侧面的小螺纹孔是锁紧定位孔，当偏心轮的初始角度调整到位后，拧入紧定螺钉就能将轮体与传动轴完全锁死，防止设备运行过程中因为振动导致偏心角度偏移，影响传动行程的精度。

　　设计过程中首先需要明确的是从动件的目标行程，偏心轮的偏心距直接决定了从动件的最大行程，也就是两倍的偏心距数值，在确定偏心距参数时需要预留10%左右的行程余量，避免加工误差、装配间隙导致实际行程达不到设计要求。轮体的外径尺寸需要结合接触应力计算确定，当从动件的接触压力较大时，需要适当增大工作段的轮盘直径，降低单位面积的接触应力，延长构件的使用寿命。安装边界方面，小直径段的长度需要匹配安装轴承的宽度，保证轴承能够完全贴合定位轴肩，不会出现轴向窜动；大直径段的厚度需要大于从动件接触端的宽度，保证从动件在整个行程范围内都能完全贴合在轮体工作面上，不会出现脱开或者卡滞的问题。轮体的材质一般选用45号钢调质处理，表面淬火硬度达到HRC40-45，既能够保证芯部的韧性承受冲击载荷，又能让工作面具备足够的耐磨性，应对长期的摩擦接触。

　　建模过程中需要重点关注偏心距的尺寸精度，因为这个参数直接决定了最终的传动行程误差，两个圆柱段的同轴度公差、中心孔与安装轴的配合公差都需要在三维模型里标注清楚，方便后续工程图导出时直接引用。轮体所有的锐边都需要做倒钝处理，避免装配过程中划伤操作人员，也能减少应力集中点，防止长期交变载荷作用下出现裂纹。在装配验证环节，需要将偏心轮与配套的传动轴、轴承、从动接触件做干涉检查，确认整个回转行程内没有结构干涉，从动件的运动轨迹符合设计预期，尤其是在偏心轮转到最大行程位置时，要确认从动件不会超出设备的允许运动范围，避免与周边其他构件发生碰撞。

　　从维护角度来看，这类偏心轮结构的日常维护成本很低，只需要定期在工作面与从动件的接触位置涂抹润滑脂，减少摩擦磨损即可，不需要复杂的拆解保养。当长期运行后工作面出现磨损时，只需要更换偏心轮构件就能恢复设备精度，不需要更换整套传动机构，备件成本低且更换操作简单，非常适合在各类通用工业设备上批量应用。在做结构选型时，需要根据实际的负载大小、行程需求、安装空间来确定偏心轮的具体尺寸参数，不能盲目选用大尺寸构件，不然会占用不必要的安装空间，也会增加不必要的转动惯量，导致驱动电机的负载增大。
