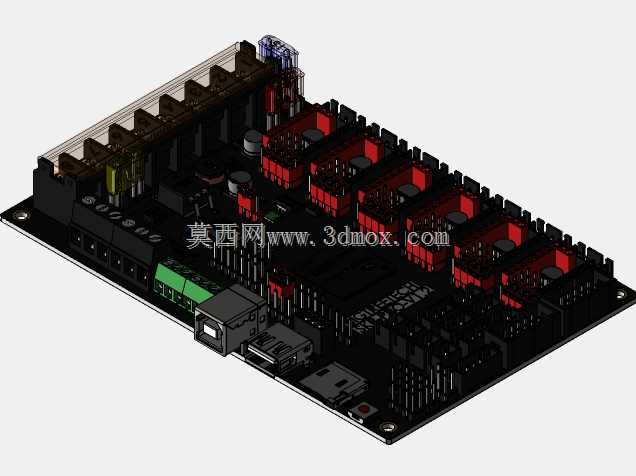

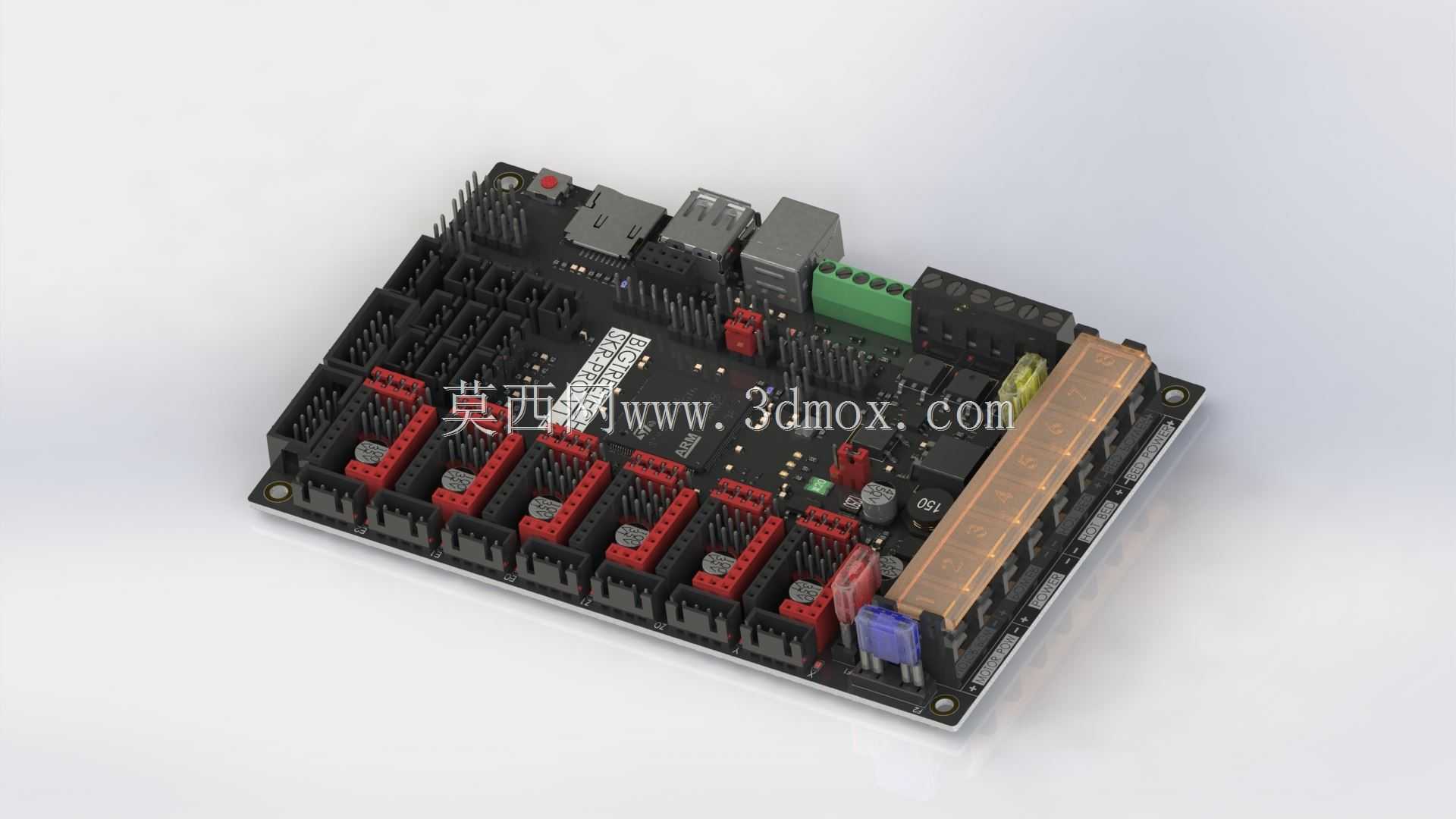

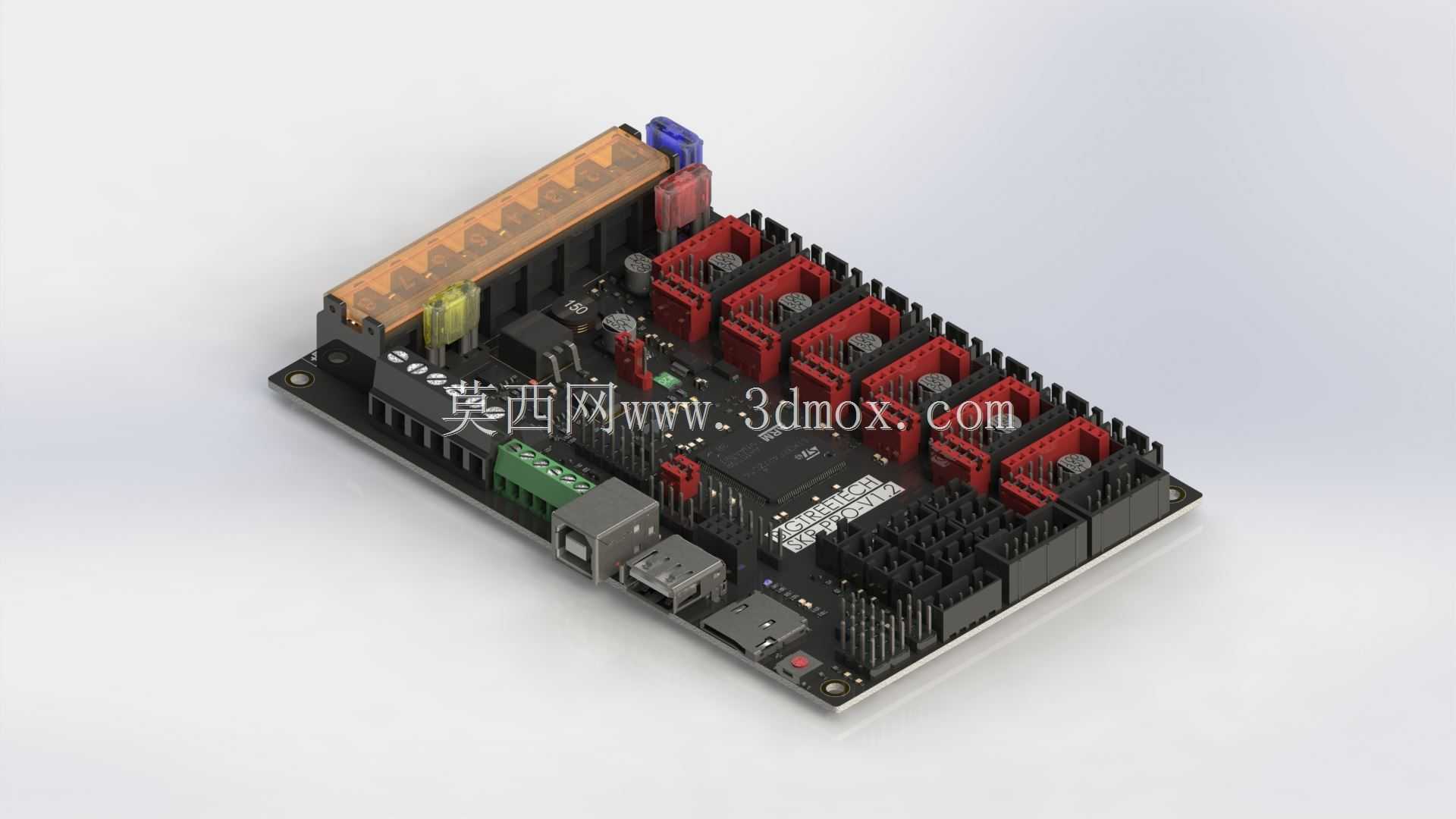

BigTreeTech SKR PRO V1.2 3D打印机主控板结构设计

　　在桌面级FDM 3D打印设备的电控系统搭建中，主控板作为整机运动逻辑、温度调控、信号交互的核心载体，其结构设计直接决定了设备运行的稳定性与扩展冗余度。这款SKR PRO V1.2主控板的结构布局，完全围绕桌面3D打印机的实际装机场景展开，从接口排布、元件分区到安装固定位的设计，都充分考虑了DIY装机、设备改装以及批量整机生产的装配需求。

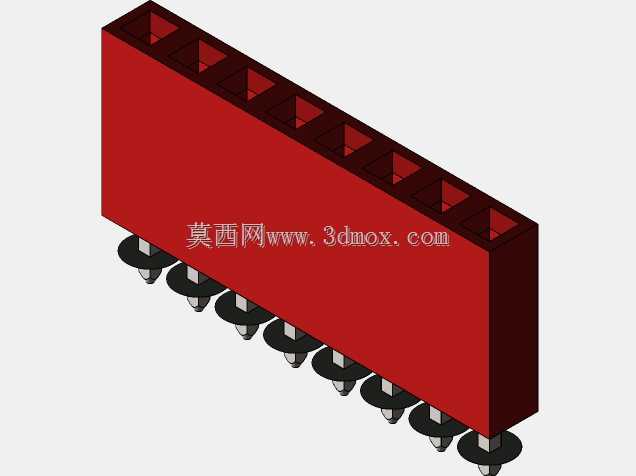

　　从实际应用场景来看，该主控板可适配绝大多数笛卡尔结构、CoreXY结构的桌面FDM 3D打印机，无论是个人玩家改装老旧机型，还是小批量设备生产厂商做整机电控集成，都能通过板载的多组驱动接口完成多轴运动控制。板上预留的步进电机驱动插槽采用了分区排布设计，X、Y、Z轴以及多挤出头的驱动位沿板边一侧依次排列，每路驱动插槽旁都预留了对应的使能、方向、脉冲信号走线空间，避免多组驱动线插接后出现相互干涉的问题，同时驱动位周边预留了足够的散热间隙，即便加装第三方散热片或者主动散热风扇，也不会和周边的电容、接插件产生空间冲突。

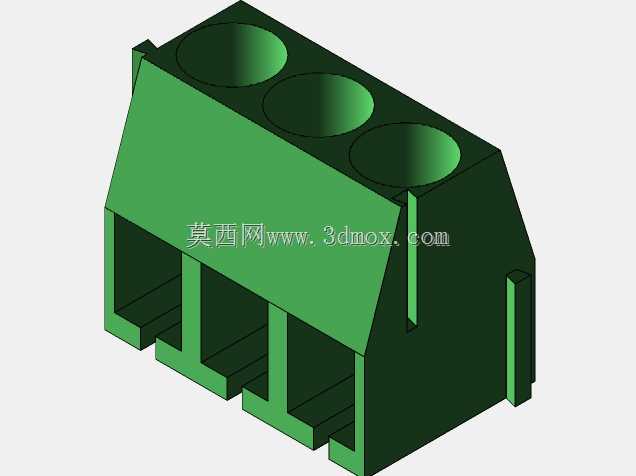

　　功能分区的设计思路上，该板将强电输入、动力输出接口与弱电信号接口做了明确的物理分隔，板边一侧的橙色端子座为热床、加热棒等大功率负载的供电接口，大电流走线路径在PCB内层做了加宽覆铜处理，表层对应位置也做了阻焊层加厚设计，避免大电流长时间工作时出现局部过热的问题。弱电侧的USB接口、SD卡插槽、限位开关接口、温度传感器接口集中排布在板的另一侧，和强电区域保持足够的安全间距，减少大电流通断时对弱电信号产生的电磁干扰，这一点在多喷头、多自动调平传感器的复杂机型上尤为重要，能有效降低信号误触发导致的打印故障概率。

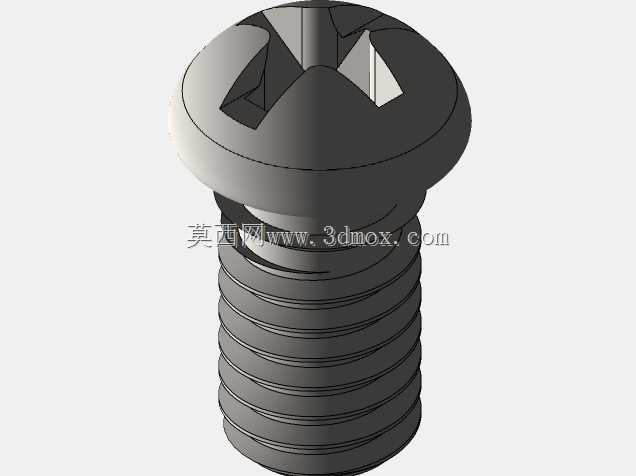

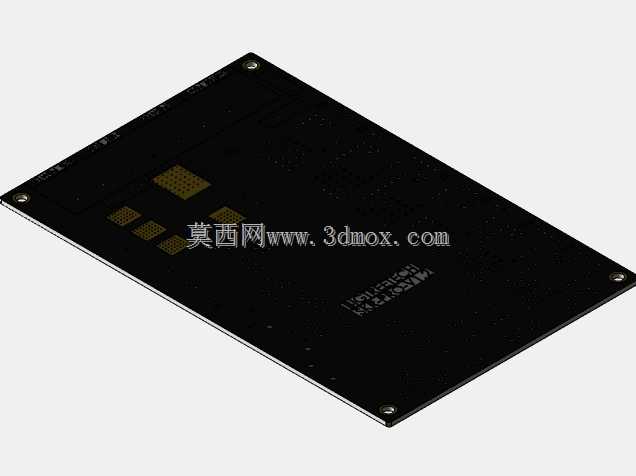

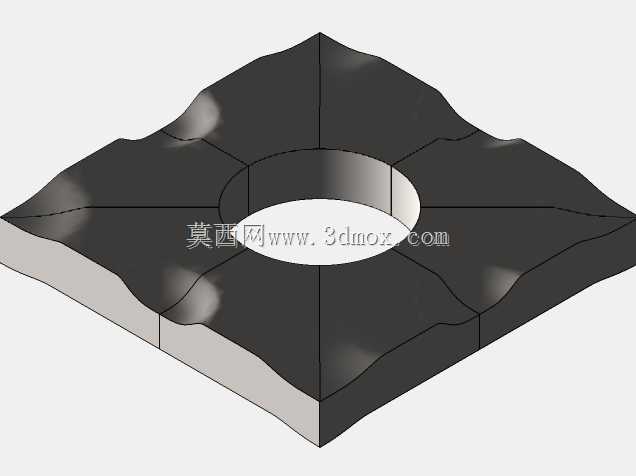

　　安装边界与外形尺寸方面，该主控板的固定孔位完全兼容主流3D打印机的电控箱安装标准，四个角的安装孔采用了金属化沉孔设计，既可以通过铜柱固定在型材框架的电控安装位，也能配合绝缘垫片固定在塑料电控盒内，孔位间距匹配市面上常见的开源主控板安装尺寸，用户替换旧款主控板时无需重新打孔调整安装位。板身整体厚度采用标准PCB板厚设计，所有板载元件的最高凸起高度控制在合理范围内，接插件的插拔方向全部沿板边水平或者垂直向上设置，不会出现元件朝向板身内侧导致的接线操作空间不足问题。

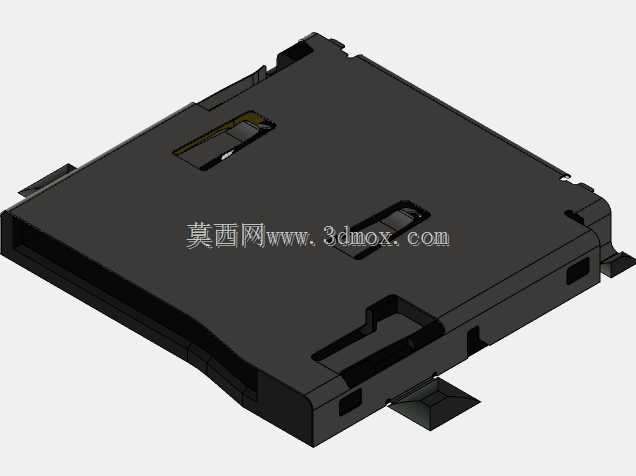

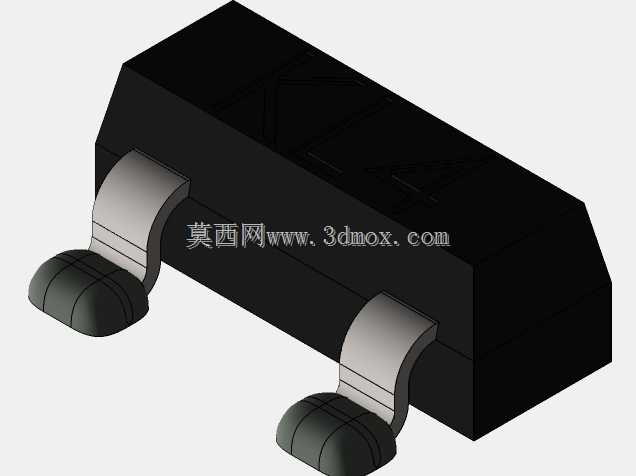

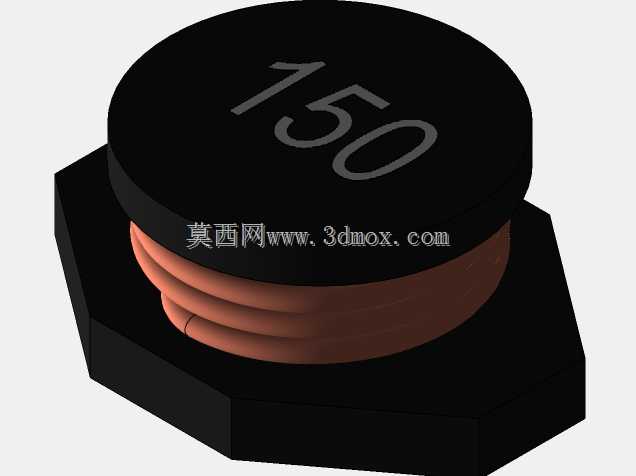

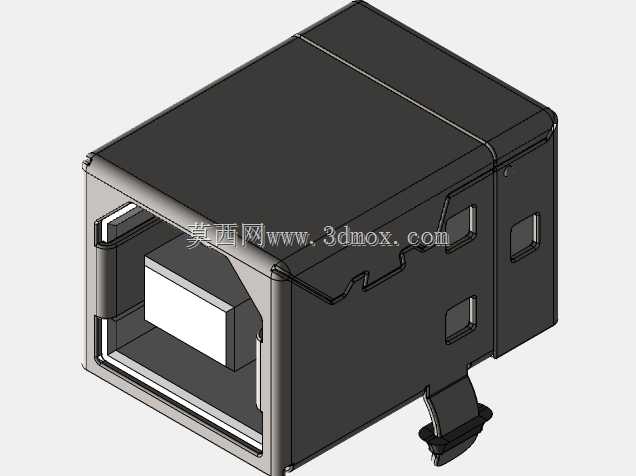

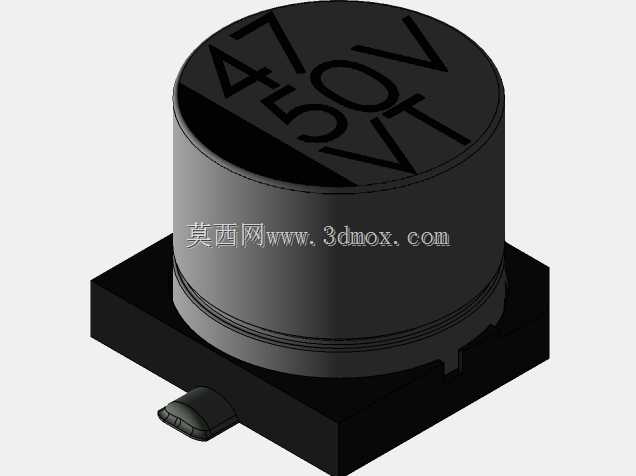

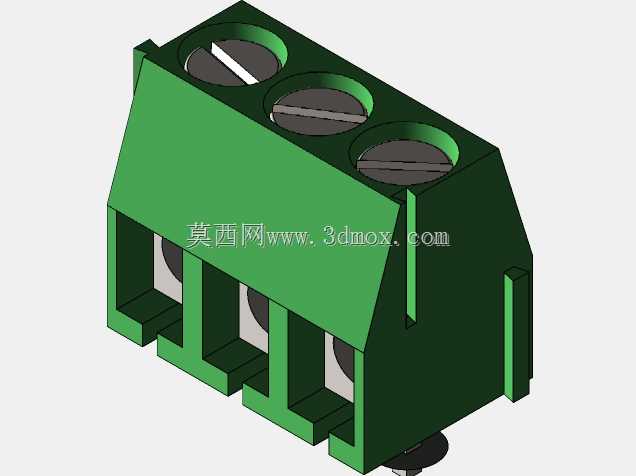

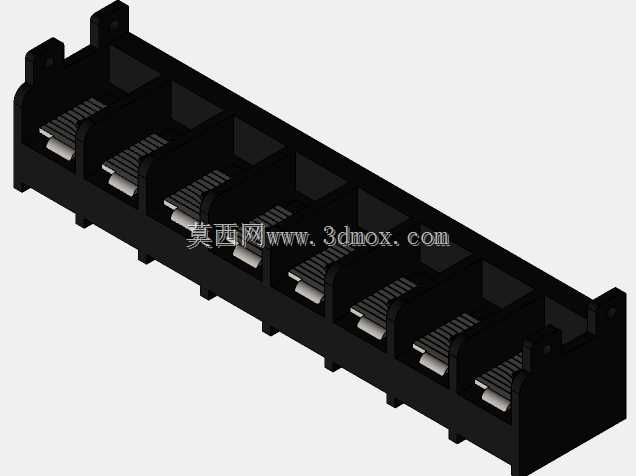

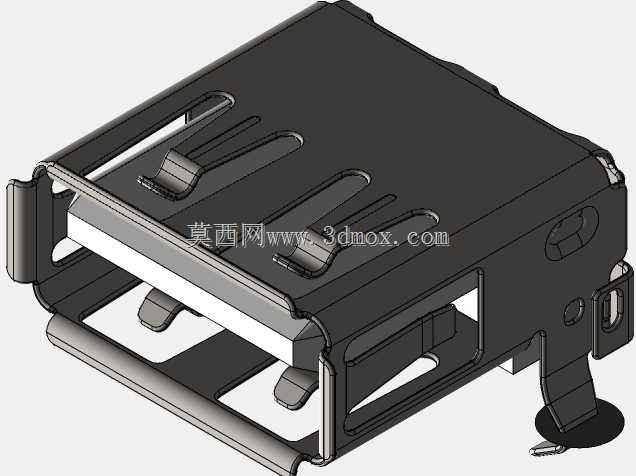

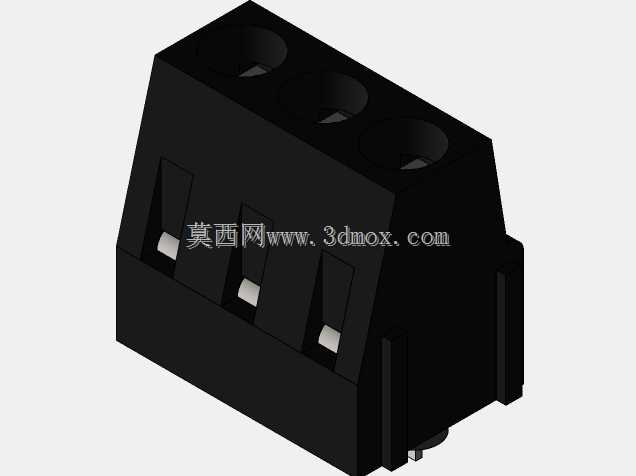

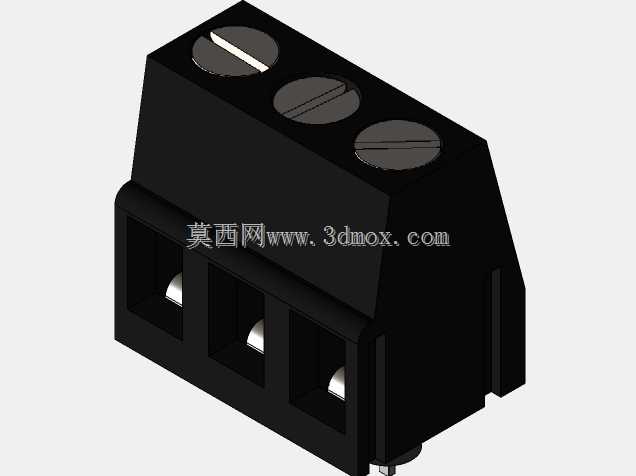

　　从结构细节设计来看，板载的USB接口采用了加固型沉板设计，相比普通直插式USB接口，能承受更多次的插拔操作，避免日常调试、固件刷写过程中接口松动导致的通讯故障。SD卡插槽设置在板边便于操作的位置，插槽周边做了避空处理，即便戴手套操作也能顺利完成存储卡的插拔。电源输入端子采用了大电流栅栏式接线端子，压线螺丝的扭力冗余足够，多股线芯接入后能保持可靠的电气连接，不会因为设备长时间运行产生的震动出现接线松脱的问题。板上的电容、电阻等贴片元件全部采用工业级耐温规格，布局上避开了散热风道的阻挡位置，当电控箱内加装散热风扇时，气流可以顺利流过板上的主要发热元件，带走驱动芯片、电源管理芯片工作时产生的热量。

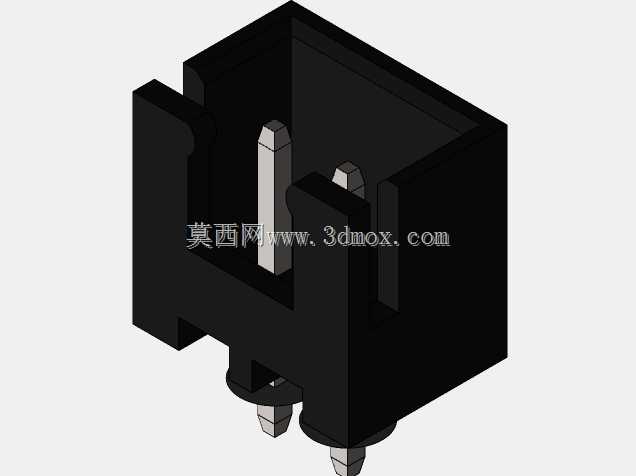

　　在扩展功能的结构预留上，该板预留了多组外接扩展接口，包括自动调平传感器接口、 filament断料检测接口、双Z轴同步驱动接口、BLTouch传感器接口等，所有扩展接口的引脚定义都做了丝印标注，接口旁预留了对应的走线槽位，外接模块的线束可以顺着板边走线固定，不会和运动部件产生干涉。针对双挤出头、多材料打印的需求，板上预留了双路挤出机加热与温度检测通道，对应的驱动位也做了独立的供电优化，即便同时接入两个大扭矩挤出机驱动，也能保证动力输出的稳定性。

　　从装配工艺的角度来看，该板的元件排布充分考虑了SMT贴片加工的工艺要求，所有贴片元件的间距满足自动贴片机的拾取与焊接精度要求，波峰焊面的接插件引脚高度统一，不会出现焊接时元件高低差导致的虚焊问题。板边的工艺边预留符合PCB加工的通用标准，批量生产时无需额外做工艺调整就能完成加工。对于三维建模从业者而言，在做3D打印机电控箱结构设计时，可以直接参考该板的外形尺寸、接口位置、安装孔位参数来设计电控箱的内部固定结构、走线槽位以及散热风道，避免出现装配干涉、接线空间不足、散热不畅等常见设计问题，大幅缩短电控部分的设计验证周期。
