适配多机型3D打印微型全金属热端结构

　　在桌面级FDM 3D打印设备的核心功能组件中，热端作为耗材熔融挤出的执行终端，其结构设计直接决定了打印过程的温度稳定性、耗材适配范围以及长时间运行的可靠性，这款微型全金属热端正是针对桌面级设备紧凑化改装、多机型兼容需求开发的核心功能部件。从实际应用场景来看，这类全金属热端主要面向需要打印高温工程耗材的用户群体，常规带PTFE衬管的热端受限于衬管材料耐温上限，长期工作温度通常无法超过260℃，难以支撑PETG、PC、碳纤维填充耗材等材料的稳定打印，而这款热端通过结构设计将聚四氟乙烯送料管的末端完全隔离在加热区之外，送料管仅在低温散热段承担耗材导向作用，从根源上避免了高温下衬管软化、变形、耗材返流堵头的问题，能够支持更高的工作温度区间，拓展设备的耗材适配能力。

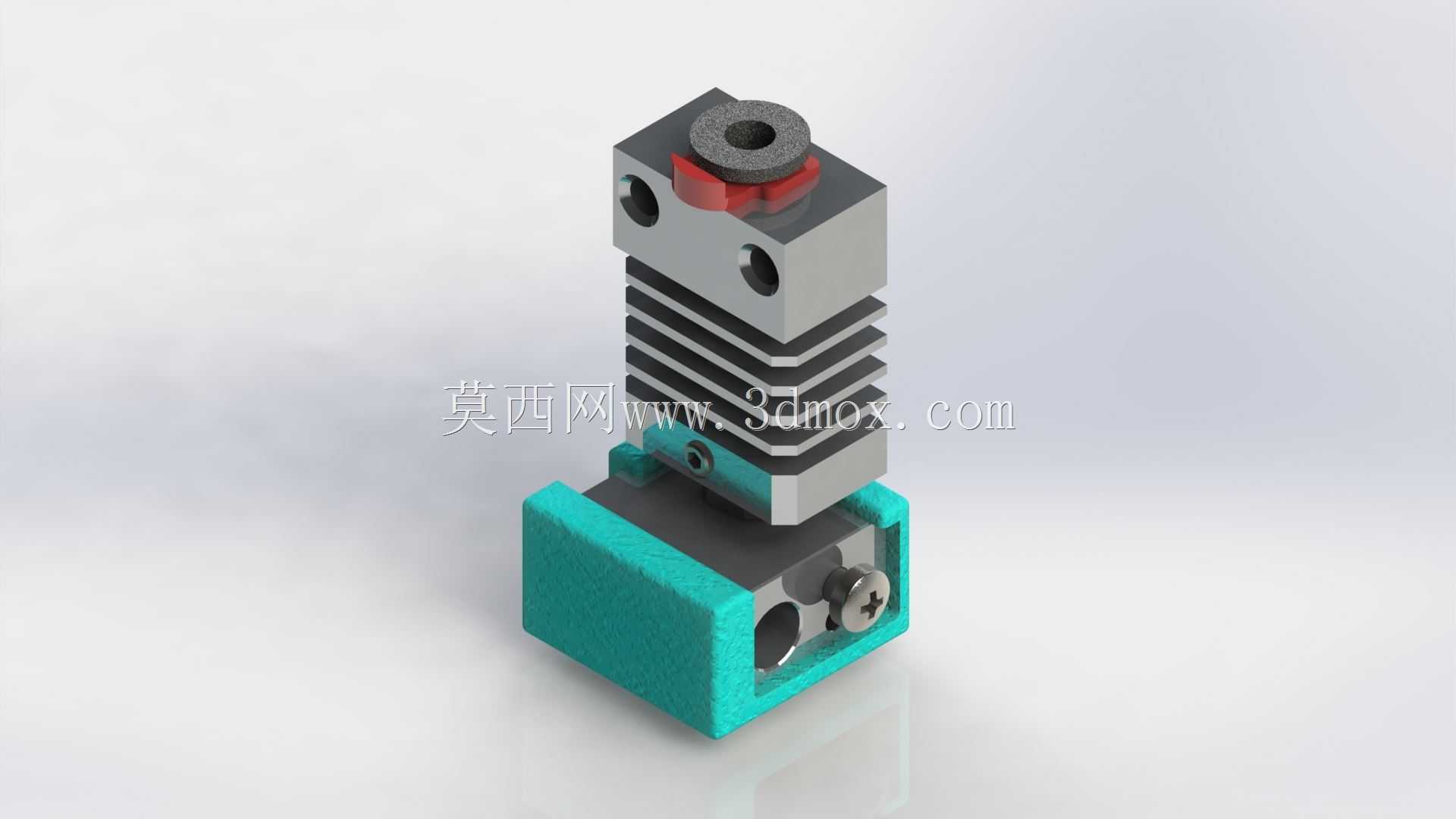

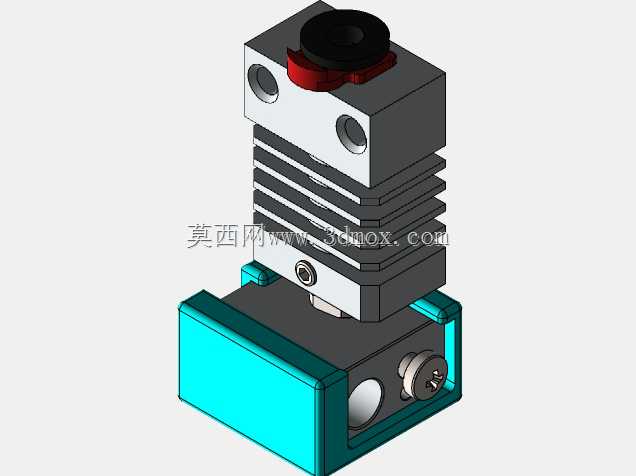

　　从结构设计思路来看，这款热端采用了分段式模块化的布局，从上至下依次为散热段、隔热断热段、加热块集成段，各段之间通过标准螺纹连接，兼顾了装配便捷性与后期维护的便利性。上部散热段采用多鳍片式铝合金结构，鳍片的排布间距、厚度都经过热阻匹配计算，能够在有限的轴向尺寸内最大化散热面积，配合侧面预留的风机安装位，可通过强制风冷将散热段温度稳定控制在耗材玻璃化转变温度以下，避免耗材提前软化膨胀造成送料阻力过大、堵料等问题。中间的断热结构采用薄壁金属喉管设计，通过缩小连接截面的导热面积，大幅降低加热段向散热段的热传导效率，减少不必要的热量损耗，同时保证送料通道的同轴度，避免耗材送进过程中出现卡滞。下部的加热块集成段采用一体化加工的金属基座，预留了加热棒、测温传感器的标准安装孔位，加热元件与测温元件的安装孔位同轴度公差控制在0.05mm以内，保证温度检测的准确性与加热的均匀性，基座侧面设置了喷嘴安装的标准螺纹接口，用户可根据打印需求选配不同口径的MK8系列挤出喷嘴，无需对热端主体结构进行改装即可适配不同层厚、不同打印速度的工艺要求。

　　从安装边界与适配性来看，这款热端的整体外形尺寸经过微型化优化，横向安装尺寸紧凑，不会与打印机的X轴运动导轨、机架结构产生运动干涉，可直接适配creality旗下v2版本的cr-10、cr-20、cr-10s机型，同时也能兼容x5s、aquila等同规格安装位的桌面级FDM设备，安装时仅需匹配原有设备的热端固定孔位、接插对应的加热与测温线路即可完成替换，无需对原有设备的运动结构进行大规模改动。热端的进料通道采用标准4mm直径的光滑内孔设计，与常规1.75mm直径打印耗材的送料路径匹配，送料阻力控制在合理区间，能够配合近程、远程两种送料结构使用，在远程送料场景下，由于送料管未进入高温区，长距离送料时也不会出现耗材因高温膨胀卡在管路内的问题。在实际打印作业过程中，这款全金属热端的温度均匀性表现优异，加热块内部的温度差可控制在±2℃以内，能够保证耗材熔融状态的一致性，避免出现出料粗细不均、打印层间结合力不足的问题；同时全金属的流道内壁经过抛光处理，耗材流动阻力小，换料时的残料清理难度低，长时间打印含填充颗粒的工程耗材时，也不会出现流道内壁过度磨损导致的出料精度下降问题。需要注意的是，这款热端本身不附带喷嘴部件，选型时需要匹配对应规格的螺纹喷嘴，安装喷嘴时需要保证螺纹连接的密封性，避免高温熔融耗材从连接缝隙溢出，影响正常打印作业。
