猫头鹰4010规格静音轴流散热风机结构

　　做嵌入式工控机、紧凑型网络交换机、桌面级迷你主机这类对安装空间卡得极严的设备散热选型时，40mm见方的轴流风机是绕不开的选型品类，这次拆解建模的这款10mm厚度的40规格风机，刚好卡在小空间风冷的黄金尺寸边界上——长宽严格控制在40mm整数位，厚度仅10mm，四个安装角的沉孔位完全遵循行业通用安装孔距规范，不用额外改安装支架就能直接替换同规格的常规风机，给结构设计省了不少适配的麻烦。

　　从实际使用场景来看，这类薄型40风机的覆盖范围比想象中广，除了常见的ITX机箱内部辅助散热、路由器芯片主动风冷，还能用在小型激光雕刻模组的散热风道、桌面3D打印机的控制板散热、车载嵌入式导航主机的功率模块冷却，甚至是部分紧凑型伺服驱动器的外置辅助风冷位，只要是预留了40mm见方、10mm以上安装纵深，且需要低转速低风噪的风冷场景，这类风机都能适配。

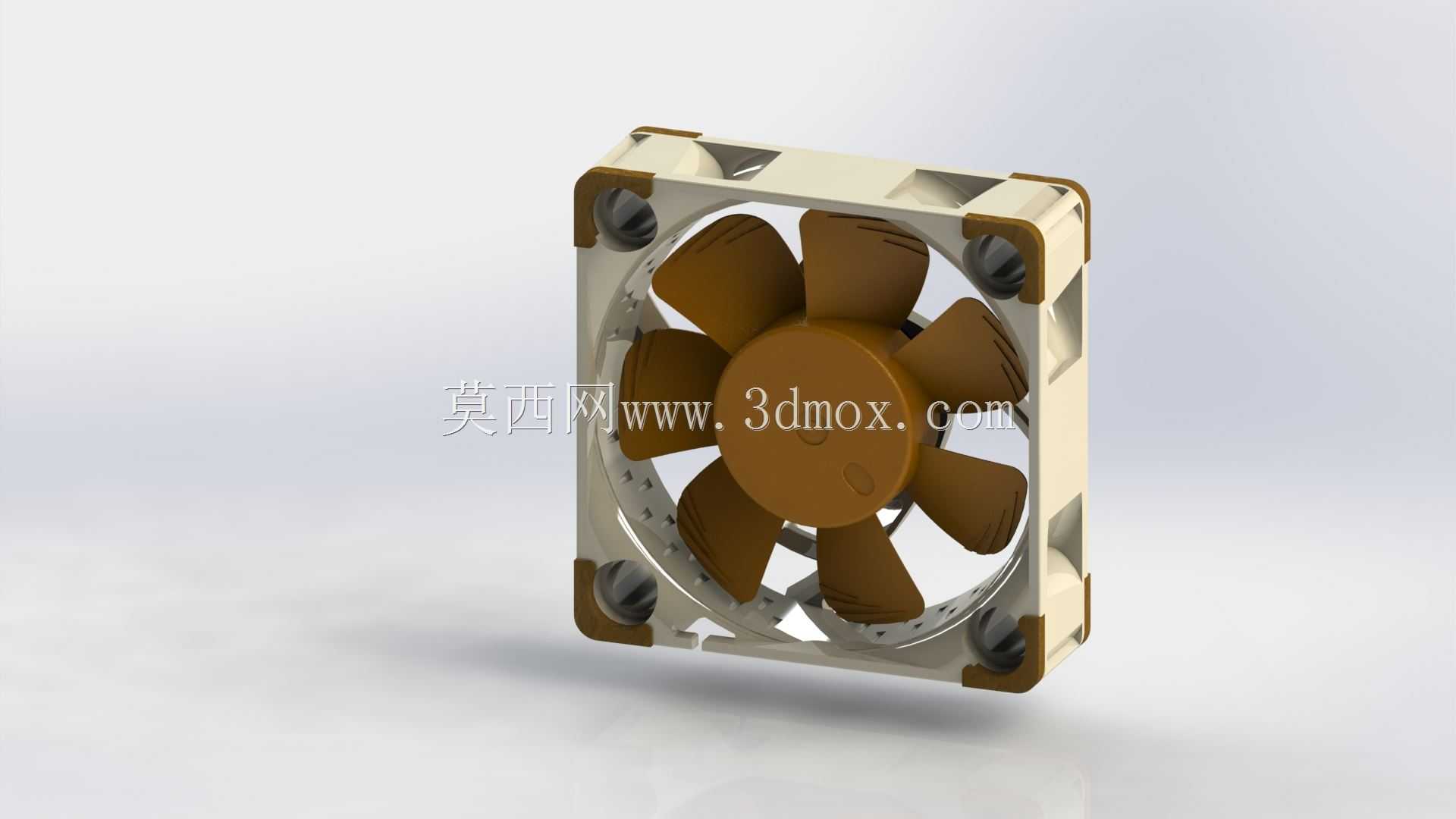

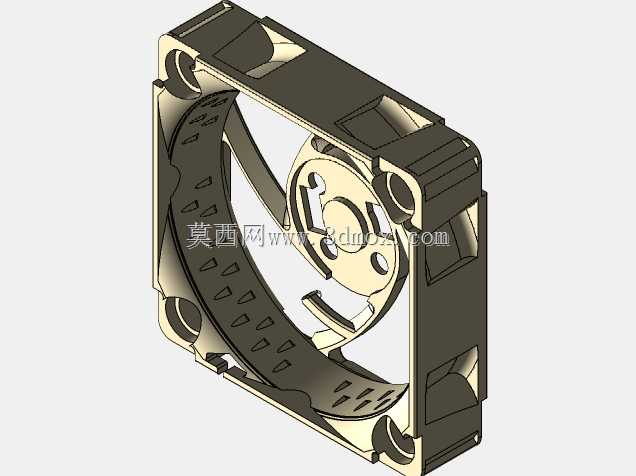

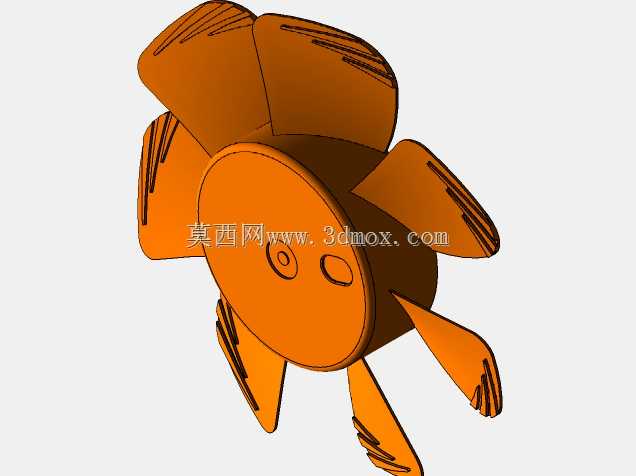

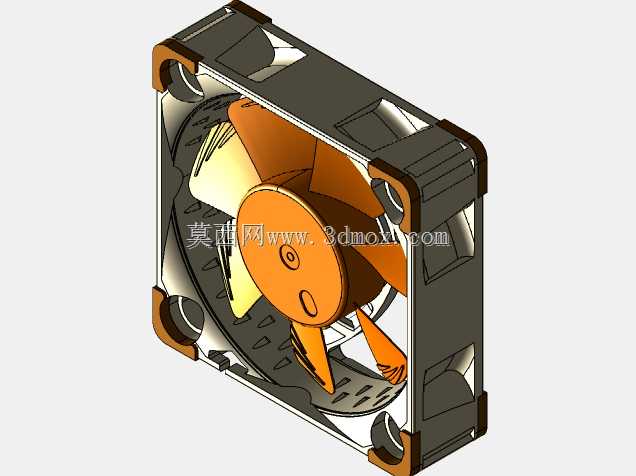

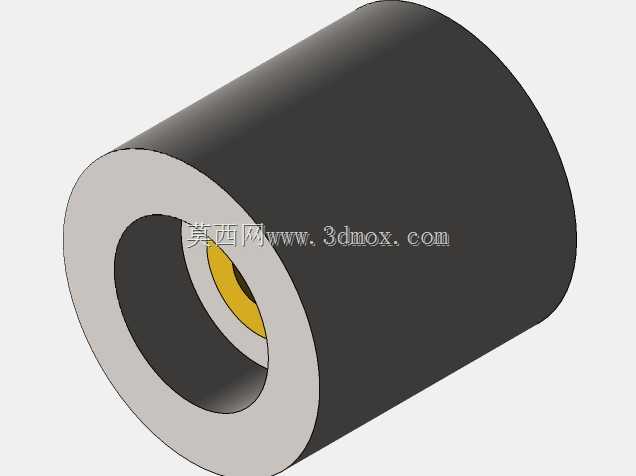

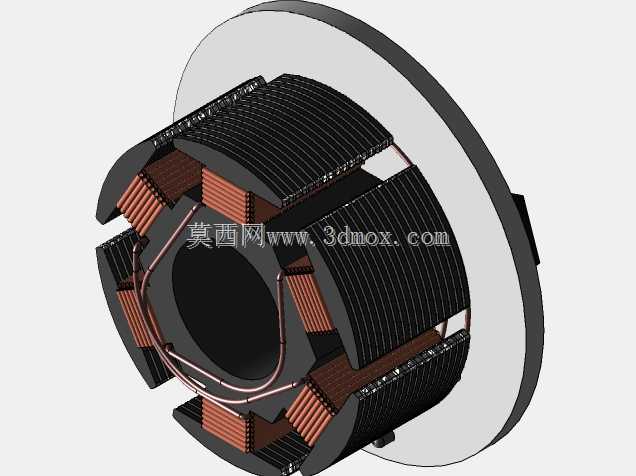

　　结构设计上，这款风机的外框没有用常规直角硬边结构，四个角做了圆弧过渡的减震包裹设计，安装角的内嵌减震胶垫直接和外框注塑成一体，不用额外贴减震泡棉，就能降低风机运转时的震动传递到安装壳体上，避免出现结构共振带来的低频噪音。扇叶的翼型是经过气动优化的七叶结构，和常规五叶同规格风机比，相同转速下能输出更平顺的气流，不会因为叶道涡流产生明显的风切噪音，这也是它主打静音特性的核心设计点。扇叶中心的轮毂做了内凹式设计，把转子磁环完全包裹在轮毂内部，既减少了转动部分的外露凸起，也能避免安装时周边线材剐蹭到扇叶造成卡滞。

　　从建模的细节来看，外框的进风侧做了微倒角导风结构，进风边缘不是锋利的直角，能减少进风时的气流紊流，降低进风阻力；出风侧的框边做了窄边收窄设计，让气流能更集中地吹向需要散热的热源表面，不会在出风端出现气流扩散过快的问题。外框四个安装位的沉孔深度刚好适配M3规格的安装螺丝，沉孔下方预留了0.2mm的间隙余量，就算安装面有轻微的平面度误差，也能保证风机安装平整，不会因为锁附螺丝导致外框变形卡扇叶。

　　实际做结构适配的时候要注意，这类薄型风机的出线位置在框体侧边的凹槽内，布线的时候要给线材留出至少3mm的弯曲半径，不要把线材压在风机和安装面之间，不然长期震动可能磨破线皮造成短路。另外风机的转动方向是顺时针出风，建模的时候已经把扇叶的倾斜角度和转动方向做了对应，做风道仿真的时候不用再调整扇叶角度参数，直接导入就能用。和同规格的常规高速风机比，这款的转速区间更低，风压不算特别高，适合做近距离的芯片直吹散热，不适合用在有长距离风道阻力的场景，选型的时候要匹配好风道阻力特性，不要盲目选薄款风机导致散热风量不足。

　　从建模还原度来说，所有的安装配合尺寸都按实物做了公差预留，外框的安装孔距、扇叶和外框的间隙、减震垫的突出高度都和实物一致，不管是做设备的结构装配干涉检查，还是做散热风道的仿真模拟，都能直接复用模型，不用再反复核对实物尺寸调整参数。
