邦德科技双齿轮3D打印挤出机构

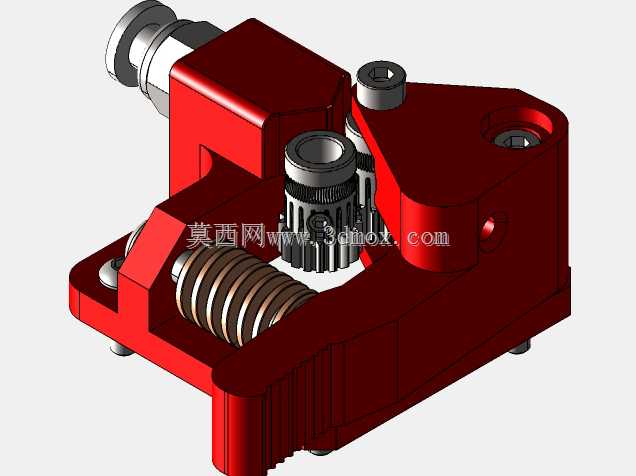

　　桌面级FDM 3D打印场景里，耗材送料稳定性一直是影响打印成品良率的核心环节，传统单齿轮挤出结构依靠单侧摩擦轮驱动耗材，在长时间打印柔性耗材、或者高速打印工况下，很容易出现耗材打滑、送料步进失步、耗材表面被磨屑刮削堆积的问题，最终导致打印层厚不均、断料堵头的故障。这套双齿轮挤出结构，就是针对这类实际生产痛点做的结构优化方案，核心采用双齿轮咬合驱动的原理，从耗材两侧同步施加均匀的夹持驱动力，相比单轮结构，驱动接触面积提升近一倍，送料推力的传递效率更高，哪怕是TPU这类软质柔性耗材，也能保证匀速稳定送料，不会出现耗材弯折、挤偏的问题。

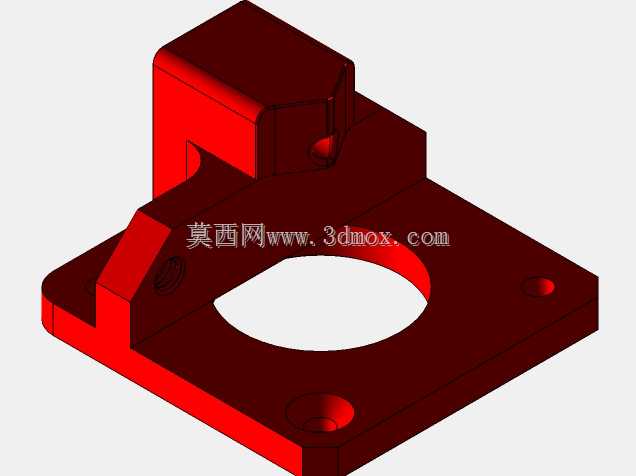

　　从结构设计逻辑来看，整个挤出主体采用一体化的硬质安装基座，基座上集成了双齿轮安装位、蜗杆传动副定位槽、进料接头安装孔以及设备安装固定孔，所有传动部件的定位基准都统一在同一个基座加工面上，能最大限度减少装配累积误差，保证齿轮啮合间隙控制在合理区间，既不会因为间隙过大出现传动回程，也不会因为间隙过小导致齿轮转动卡滞。传动部分采用蜗杆配合双联齿轮的减速结构，把步进电机输出的高转速低扭矩，转化为挤出齿轮端的低转速高扭矩输出，不需要额外增加外置减速箱，就能满足大推力送料的需求，同时蜗杆传动自带的自锁特性，还能在设备停机或者回抽动作结束后，锁定耗材位置，避免耗材因为料管内残余压力出现自流溢料的问题。

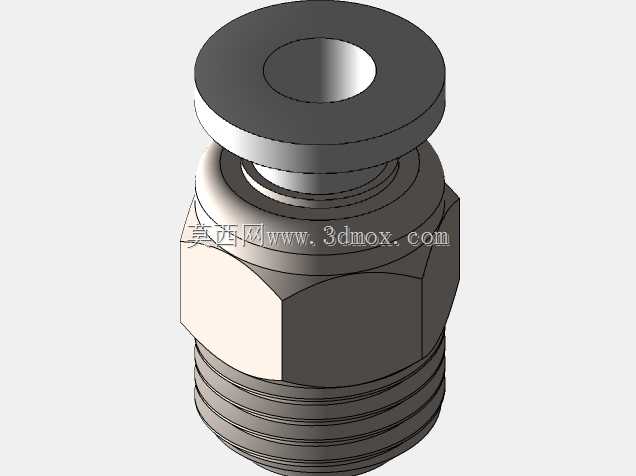

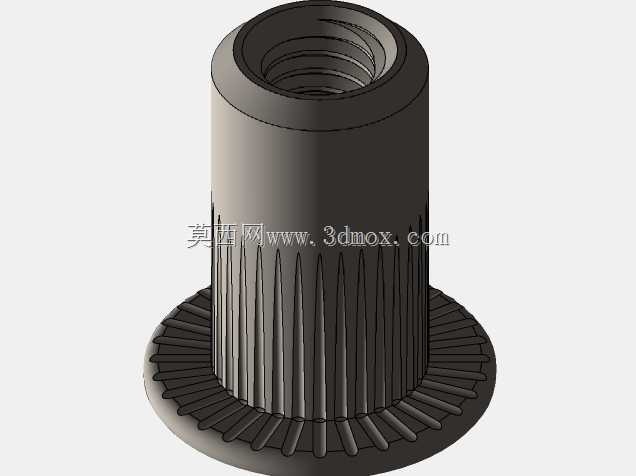

　　实际安装适配层面，这套挤出结构的安装孔位采用通用的桌面级3D打印机挤出端安装标准，进料端预留了标准的气动快插接头安装位，可以直接对接常规的PTFE送料管，不需要额外做转接件加工；出料端的定位凸台尺寸匹配通用的热端安装规格，能直接适配市面上多数E3D规格的热端组件，用户做设备升级替换的时候，不需要重新修改打印机的其他安装结构，直接替换原有挤出机构就能完成升级。结构的整体外形做了紧凑化设计，横向和纵向的安装边界都控制在常规近程挤出的安装尺寸范围内，不会因为双齿轮结构增加过多的X轴运动端负载，能适配多数采用十字轴、龙门结构的桌面级FDM设备，哪怕是做近程挤出改装的远程送料设备，也能因为紧凑的体积控制，减少运动端的惯量影响，保证高速运动下的打印精度。

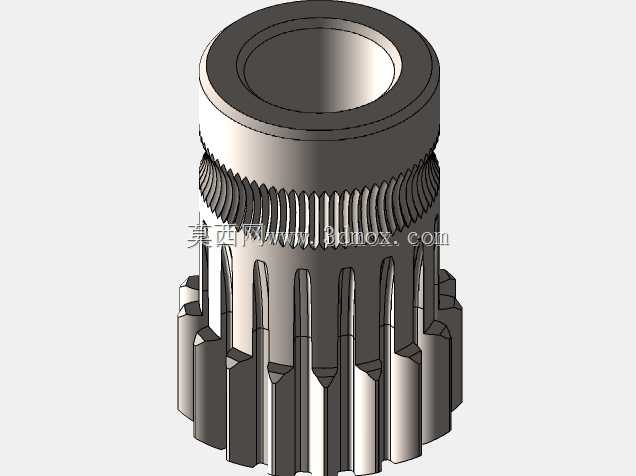

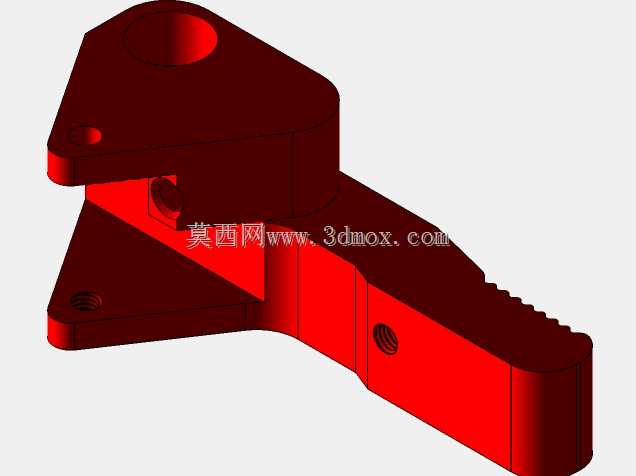

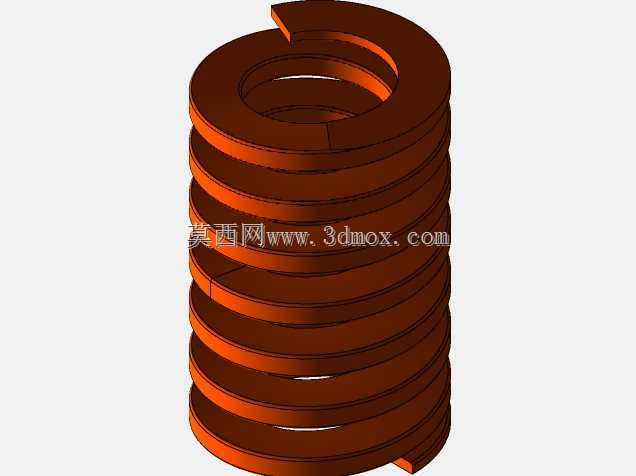

　　细节设计上，双驱动齿轮采用了滚花表面处理，齿面的滚花纹路能在不损伤耗材本体的前提下，增加和耗材表面的接触摩擦力，避免硬齿面刮削耗材产生碎屑；齿轮的安装轴都预留了润滑脂存储槽，长时间运行下可以存储少量润滑脂，减少传动部件的磨损，延长整套机构的维护周期。基座上还设计了可调整的齿轮间隙调节结构，用户可以根据使用的耗材硬度不同，微调两个驱动齿轮之间的夹持间隙，比如打印硬质PLA、ABS耗材的时候，可以适当调小间隙保证夹持力，打印软质TPU、TPE耗材的时候，可以适当放大间隙避免夹伤耗材导致送料不畅。整个结构的受力路径做了专门的优化，所有送料产生的反作用力都直接传递到一体化基座上，不会作用在齿轮轴或者固定螺丝上，长时间高负载运行下也不会出现结构变形、螺丝松动的问题，能满足工业级桌面3D打印设备长时间连续运行的可靠性要求。
