可调式多用途金属铰链结构设计方案

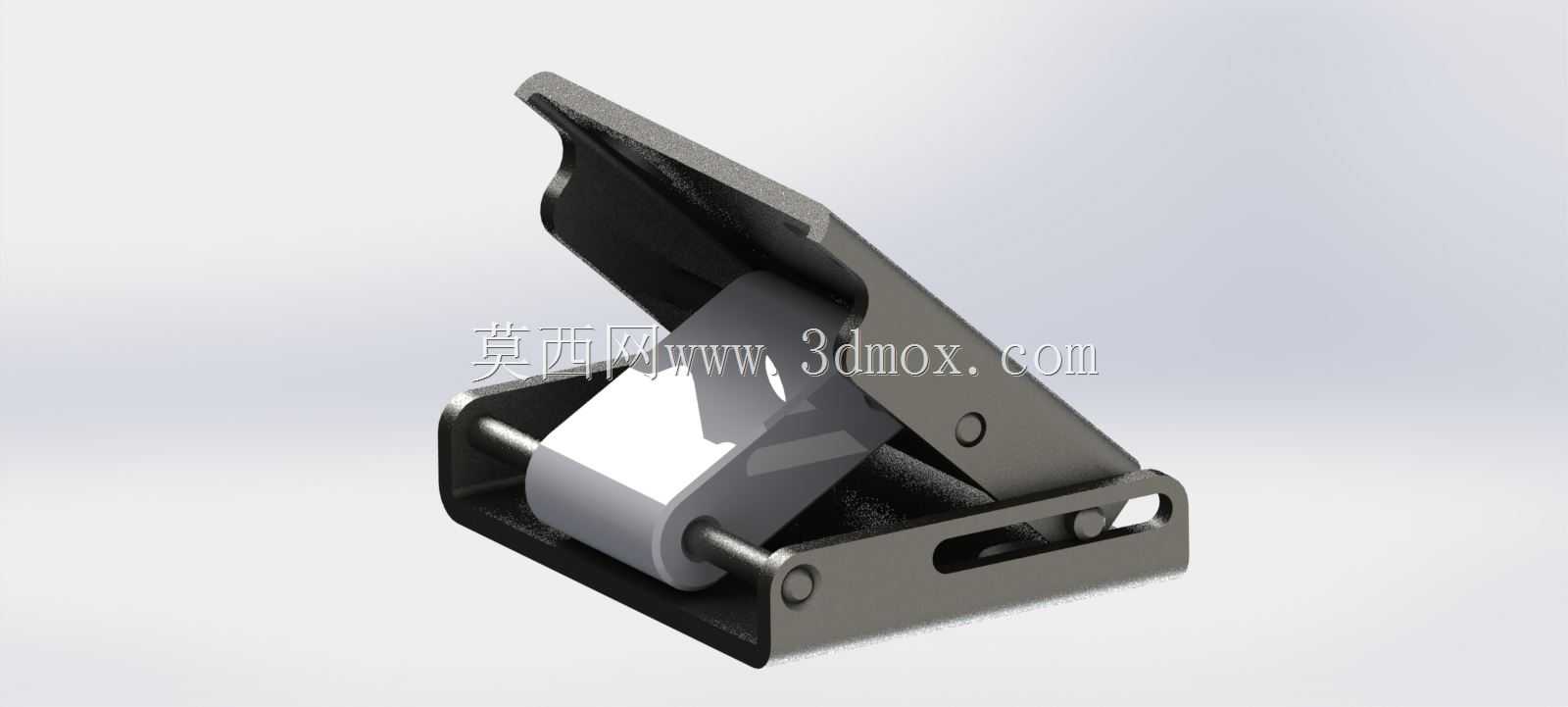

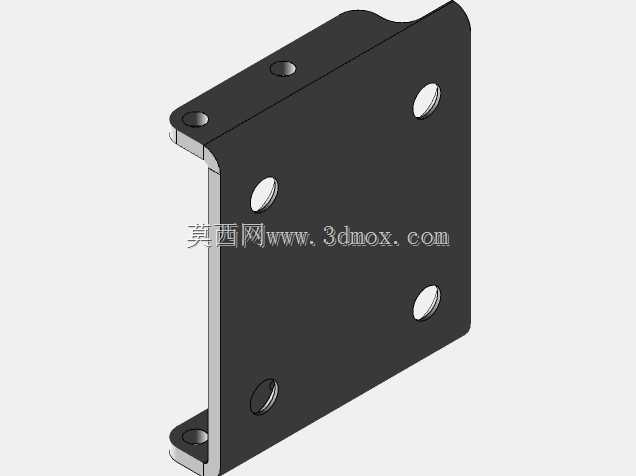

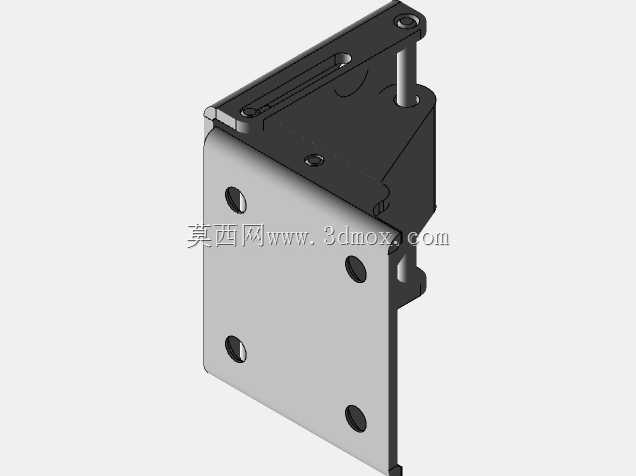

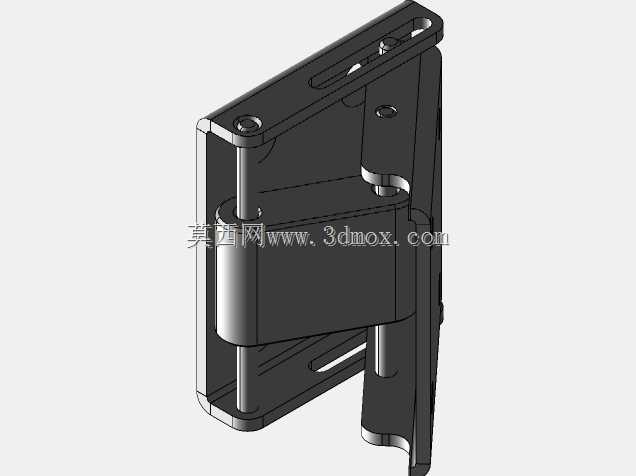

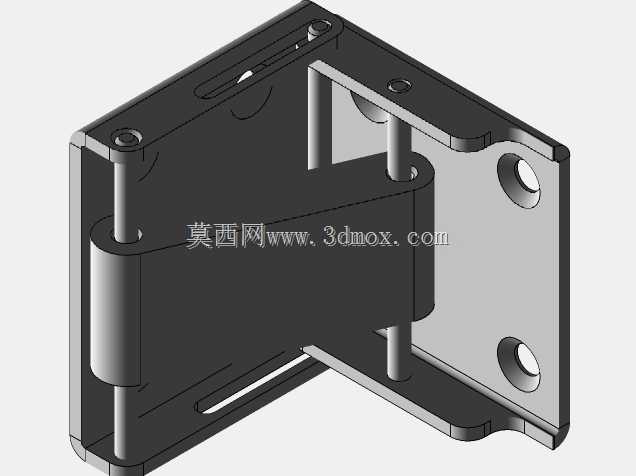

　　在各类机电设备柜体、工业防护门、小型设备舱盖以及非标工装的活动连接场景中，铰接部件的适配性直接决定了活动构件的开合顺畅度、连接可靠性与长期使用稳定性，这款可调式金属铰链正是针对常规固定铰链无法适配安装位公差、无法微调开合间隙的痛点完成的结构设计。从实际应用场景来看，这类铰链可覆盖工业铝型材框架防护门、钣金设备检修门、小型自动化设备舱盖、非标工装活动挡板等多种需要转动连接的部位，相比常规抽芯铰链、固定合页，它的可调结构能够抵消安装面的平面度误差、安装孔位的位置度偏差，降低现场安装时的配作工作量，尤其适合小批量非标设备的装配场景，不需要针对每台设备的安装误差单独修配合页。从功能特性上看，这款铰链采用双侧安装板加中间铰接轴的结构形式，

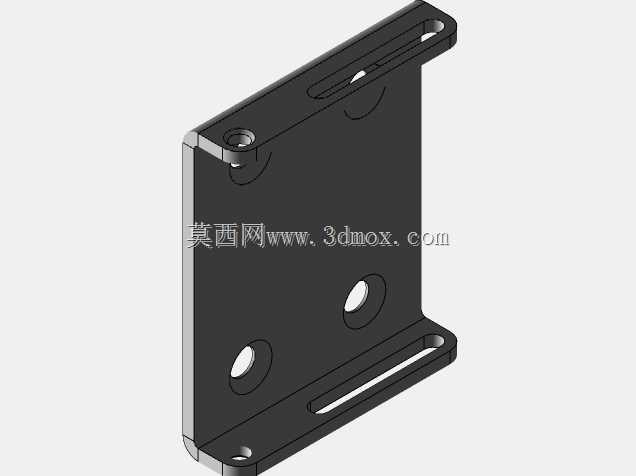

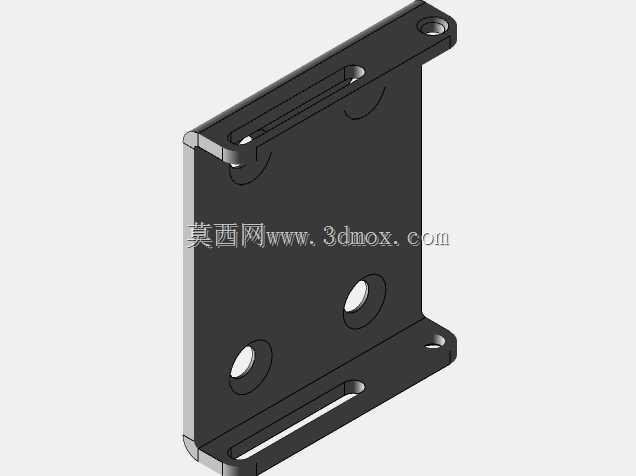

　　其中一侧安装板预留了长条形调节腰孔，安装时可以根据实际装配间隙沿腰孔方向调整安装板的固定位置，补偿门框与门体之间的平行度偏差、间距偏差，避免出现门体安装后卡顿、闭合不严、长期使用磨损异响的问题。铰接部位采用贯穿式销轴结构，销轴两端做了铆压限位处理，不会在反复开合过程中出现销轴窜出、脱落的问题，铰接转动副的配合间隙控制在合理范围，既保证转动时无明显旷量，又不会因为配合过紧导致开合阻力过大。两侧安装板均做了边角倒钝处理，没有尖锐毛刺，安装时不会划伤操作人员，也不会刮蹭连接的板材表面。从设计思路层面，这款铰链在建模阶段就充分考虑了实际加工与装配的工艺性，安装板采用钣金折弯成型的结构方案，不需要复杂的机加工工序，普通钣金厂通过激光下料、

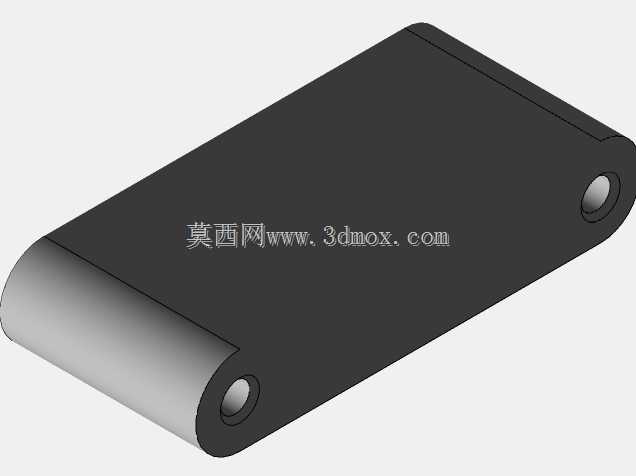

　　折弯、冲孔即可完成坯件加工，后续只需要做表面发黑或者镀锌处理就能满足常规工业场景的防锈需求，加工成本低，批量生产一致性好。铰接轴采用标准冷拉圆钢加工，直径根据铰链的承重需求做了匹配，能够承受常规工业防护门、舱盖的载荷，不会在长期承重下出现弯曲变形。设计时特意将调节腰孔设置在单侧安装板上，既保留了位置调节能力，又不会因为双侧都设置可调结构导致安装时定位困难，安装人员可以先将无腰孔的一侧安装板完全固定在门框基准面上，再将门体临时定位，调整带腰孔侧安装板的位置到合适间隙后再打紧固定螺丝，整个安装过程不需要复杂的测量工装，普通装配工人即可快速完成。关于外形尺寸与安装边界，这款铰链的整体轮廓为方正结构，

　　两个安装板的平面度在设计时提出了明确要求，安装后贴合面不会出现明显缝隙，固定孔采用沉头孔设计，安装后螺丝头不会突出安装板表面，避免门体开合时螺丝头刮蹭门框。铰接转动的开合角度可以覆盖0到180度范围，能够满足大多数侧开式门体、舱盖的开合需求，不会在门体完全打开时出现结构干涉。安装板上的固定孔间距按照常用的工业铝型材槽距、常规钣金门的安装尺寸做了匹配，可以直接搭配M5或者M6的沉头螺丝使用，不需要额外扩孔或者改孔。在实际选型使用时，需要注意根据门体的重量选择对应厚度的安装板规格，单副铰链的承重可以满足常规2mm厚度钣金门的使用需求，如果门体宽度较大、重量较高，可以通过增加铰链安装数量的方式提升整体承载能力。另外这款铰链的可调行程能够覆盖正负3mm的安装偏差，足够抵消大多数钣金加工、铝型材搭建带来的累积误差，不需要在安装时额外配磨垫片调整间隙，能够有效缩短设备的总装周期。铰接部位的转动面在装配时可以涂抹少量润滑脂，进一步降低转动磨损，提升长期使用的顺畅度，即使在有少量粉尘的工业车间环境中，这种开放式铰接结构也不容易积尘卡滞，维护成本极低。
