汽车悬架用圆柱螺旋压缩弹簧结构设计

　　在乘用车辆底盘悬架系统的结构布局中，圆柱螺旋压缩弹簧是承担车身承载与震动缓冲的核心弹性元件，其结构设计的合理性直接决定整车行驶平顺性与操控稳定性的平衡表现。这类弹簧的实际应用场景覆盖了车辆行驶过程中所有来自路面的冲击载荷传递路径，当车轮经过颠簸路面产生垂向跳动时，弹簧会通过自身的弹性形变吸收冲击能量，避免刚性冲击直接传递至车身结构，同时配合减震器的阻尼作用，将震动能量快速耗散，保证车内乘坐的舒适性，也能避免底盘各连接部件长期受交变冲击出现过早疲劳失效。

　　从产品功能特性来看，这款等节距圆柱螺旋压缩弹簧采用圆形截面簧丝绕制，整体为等中径的圆柱形态，两端经过并圈磨平处理，安装时端面可与上下弹簧座的支撑面完全贴合，避免工作过程中出现侧向滑移或偏载受力。弹簧的刚度特性为线性，在额定载荷范围内形变量与载荷呈严格的线性对应关系，匹配悬架系统的硬点设计参数时，可精准计算不同载荷下的车身高度变化，保证车辆在空载、半载、满载状态下的悬架行程都处于合理区间，不会出现悬架击穿或者过度弹跳的问题。簧丝表面经过喷丸强化处理，可在表层形成残余压应力，抵消部分工作过程中产生的拉应力，大幅提升弹簧的疲劳寿命，应对车辆全生命周期内数百万次的循环压缩回弹工况。

　　设计这类弹簧时，首先要结合悬架的布置空间确定安装边界，弹簧的最大外径需要避开悬架摆臂、转向拉杆、减震器筒身等周边部件的运动包络，在车轮上下跳动、转向全行程的过程中，弹簧任何部位都不能与周边零件发生运动干涉，同时要预留足够的安全间隙，避免车辆行驶过程中因部件形变、安装误差出现剐蹭。弹簧的自由长度需要结合悬架的静挠度要求确定，静挠度值直接关联车辆的固有振动频率，通常乘用车辆的前悬架静挠度设置在100-150mm区间，后悬架根据载荷特性适当调整，保证前后悬架的振动频率匹配，避免出现行驶过程中的车身俯仰共振。

　　簧丝直径的选取需要结合最大冲击载荷计算，要保证弹簧在极限压缩状态（并圈状态）下的切应力处于材料的许用应力范围内，常用的弹簧材料为65Mn或者60Si2MnA弹簧钢，经过淬火回火处理后硬度达到HRC45-50区间，兼顾足够的强度与韧性。弹簧的有效圈数决定了刚度值，在簧丝直径、中径确定的前提下，有效圈数越少弹簧刚度越大，支撑圈数通常设置为2.5圈，两端磨平的厚度不小于簧丝直径的四分之一，保证支撑端面的平面度，避免安装后出现弹簧歪斜，导致工作过程中产生侧向分力，加速弹簧座的磨损甚至出现弹簧断裂的风险。

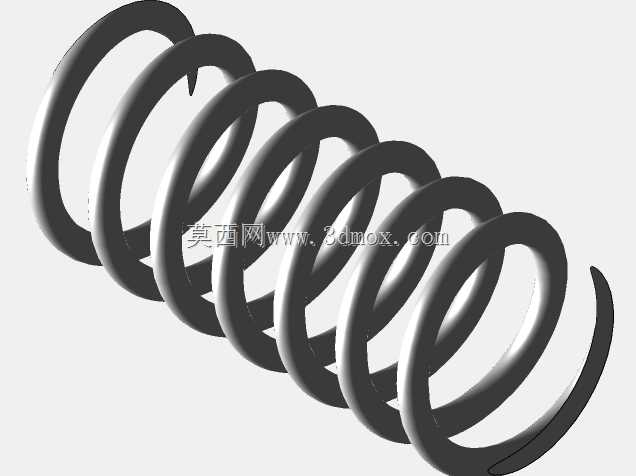

　　在实际的选型匹配过程中，还要考虑弹簧的安装预紧力，车辆在静止满载状态下，弹簧需要有足够的预压缩量，保证车轮受到向上的冲击时，弹簧不会出现松脱脱离弹簧座的情况，同时预紧力也能减少车辆起步、制动时的车身俯仰幅度。弹簧的并圈长度是重要的安装边界参数，当弹簧被压缩至并圈时的长度要小于悬架的最大上跳行程，避免弹簧被压并后产生刚性冲击，损坏悬架结构。在三维建模过程中，需要准确还原簧丝的螺旋升角、两端并圈的过渡形态、磨平端面的角度，生成的模型可直接用于悬架系统的运动仿真分析，模拟不同工况下弹簧的形变状态、应力分布，验证设计参数是否满足使用要求，也可用于后续的生产工艺编制，检测绕制、磨头、强化等工序的加工精度是否符合设计公差要求。
