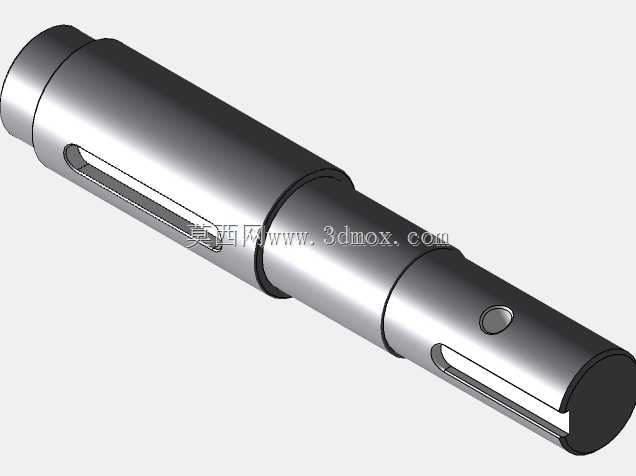

做传动结构设计快十二年,经手的轴类零件没有上百也有大几十,看到这款轴的结构第一眼就能判断,这是专门适配平行轴齿轮传动场景的典型阶梯传动轴,在常规的减速箱、机床主轴进给单元、中小型输送设备的动力传递段都能见到同结构的零件。先从安装边界说,这类轴的轴段直径是逐级变化的,最外侧的细轴段是用来装深沟球轴承做径向支撑的,轴承内圈和轴颈采用过盈配合,装配时一般用热套或者铜棒敲入,轴肩的高度严格控制在轴承内圈厚度的三分之一左右,方便后期拆卸轴承时不会卡滞,也能给轴承提供足够的轴向定位面。
轴身上开的两个通长键槽是核心的扭矩传递结构,对应位置分别安装传动齿轮和动力输入侧的联轴器,键槽的宽度公差一般取H7,和普通平键的侧面形成过渡配合,靠键的侧面挤压来传递扭矩,相比过盈配合的轴毂连接,这种键连接的方式拆装更方便,后期维护更换齿轮或者联轴器的时候不需要拉马反复拉扯轴面,能有效保护轴颈的配合精度。很多新手做轴设计的时候容易忽略键槽的位置,这款轴的两个键槽特意布置在同一轴向母线上,加工的时候一次装夹就能铣完两个键槽,不用二次找正,能大幅降低机加工的装夹误差,也能减少动平衡时的配重块数量,这点在做高速传动的轴类设计时尤其重要,键槽错位带来的不平衡量在转速超过1500转的时候会产生明显的径向振动,时间长了会加速轴承的疲劳点蚀。
轴中间位置的径向通孔是定位销孔,用来给中间轴段上的齿轮做轴向固定,防止齿轮在正反转切换的时候产生轴向窜动,毕竟很多输送设备或者机床进给机构是频繁正反转的,仅靠轴肩和端盖的固定容易出现间隙累积,穿入圆柱销之后能把齿轮和轴的相对位置完全锁死,传动精度更稳定。轴的两端都做了倒角处理,不是随便倒个C2的工艺角,而是根据装配时的导入需求做了15度的导向倒角,装配轴承、齿轮的时候不会刮伤零件的内孔配合面,也能避免轴端的锐角划伤安装人员的手套。
从实际应用场景来看,这类轴一般用在传递中等扭矩的场合,比如小型带式输送机的驱动辊传动轴、普通车床的进给箱传动轴、中小型齿轮减速电机的输出轴,工作环境一般是有润滑脂或者润滑油封闭的腔体内,轴的表面粗糙度在配合面位置一般要求Ra1.6,非配合面做到Ra6.3就足够,不需要做额外的表面处理,只要调质处理到HB220-250就能满足常规的强度要求,承受交变载荷的时候也不容易出现疲劳断裂。
设计这类轴的时候首先要算的是最小轴径,根据传递的功率和转速算出扭矩,再按第三强度理论校核弯扭组合强度,确定最细轴段的直径之后,再根据安装的零件宽度逐级放大轴径,每个轴肩的过渡位置都要做圆角处理,避免应力集中,很多断轴的故障都是因为轴肩圆角太小,交变载荷长期作用下在圆角位置产生疲劳裂纹,慢慢扩展最后导致断裂。这款轴的过渡圆角设计得比较合理,没有出现直角台阶的情况,能有效分散应力集中点。另外键槽的端部都做了铣刀退刀槽的圆弧处理,不会在键槽端部产生应力集中,这点细节很多新手建模的时候容易漏掉,直接把键槽做成直角端,实际加工的时候铣刀也没法加工出直角,而且直角位置的应力集中系数是圆弧端的2-3倍,很容易成为断裂的起始点。
安装的时候要注意,两个轴承位的同轴度要控制在0.02mm以内,不然装配之后轴承会出现别劲的情况,转动的时候阻力大,温升快,用不了几个月轴承就会烧坏。键槽的对称度也要控制在0.015mm以内,不然装键的时候会出现侧面间隙不均匀,传递扭矩的时候局部压应力过大,容易把键压溃或者把键槽挤变形。轴上的定位销孔要和齿轮上的销孔配做,装配的时候先把齿轮装到轴上靠紧轴肩,再一起钻铰销孔,这样能保证销孔的同轴度,穿销的时候不会出现错位卡滞的情况。
日常维护的时候,这类轴只要定期检查密封位置有没有漏油,轴承位置有没有异常温升和振动,一般使用寿命能达到上万小时,比焊接的轴类零件可靠性高很多,因为阶梯轴的应力分布更合理,材料的利用率也更高,不同位置的直径根据受力大小匹配,不会出现材料浪费的情况,也不会因为局部强度不够出现失效。很多人做轴设计的时候喜欢做成等直径的光轴,看起来加工简单,实际上装配齿轮和轴承的时候需要加装轴套定位,不仅增加了零件数量,装配累积误差也更大,传动精度反而不如这种一体的阶梯轴可靠。
