特高压DN40CF法兰式真空闸阀结构

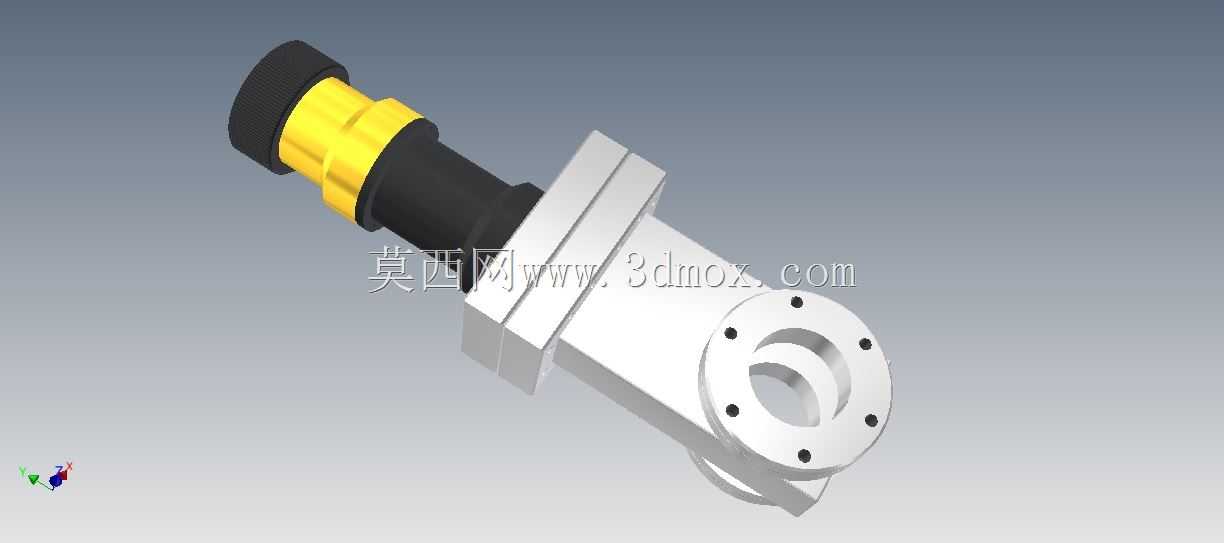

　　这款DN40规格的CF法兰连接真空闸阀，主要应用在高真空、特高压真空工况的管路通断控制场景，常见于半导体真空制程、真空镀膜设备、粒子物理实验真空腔体、航天环境模拟试验舱这类对真空泄漏率有严苛要求的系统中，承担管路介质通路的启闭功能，区别于普通常压闸阀，其核心设计目标是在阀板关闭状态下实现极高的密封可靠性，避免外界空气渗入真空系统破坏腔内真空度，同时在开启状态下保证管路流道通畅，减少真空抽气过程的流阻损失。从结构设计逻辑来看，该闸阀采用角式安装布局，法兰端为CF标准刀口密封结构，法兰端面上均匀分布6个螺栓安装孔，适配DN40规格的CF真空法兰安装规范，安装时配合铜质密封垫片，通过螺栓均匀压紧实现金属硬密封，

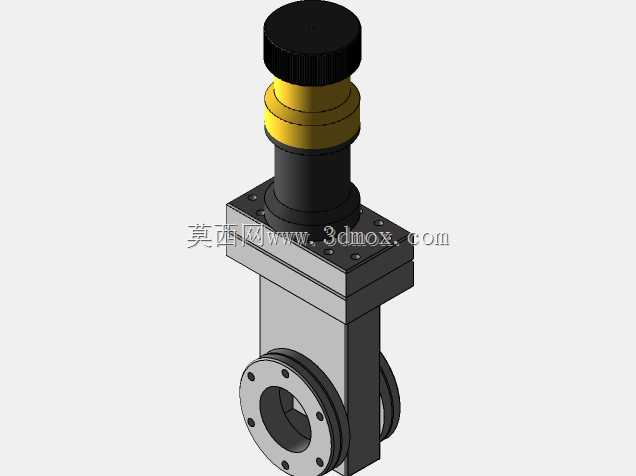

　　能够满足超高真空系统的漏率要求，法兰端面的平面度、螺栓孔位置度都严格遵循真空法兰的通用设计公差，避免安装后出现密封偏压导致的泄漏问题。驱动端采用带防护套的手动驱动结构，黄色的驱动标识段方便操作人员快速识别阀位状态，黑色的握持段做了防滑结构设计，操作时旋转驱动端即可带动内部阀杆做直线升降运动，进而带动金属阀板完成升降启闭动作，阀杆与阀体之间采用多级波纹管密封结构，完全杜绝阀杆动密封点的泄漏问题，这也是真空闸阀区别于普通闸阀的核心设计点——普通闸阀常用的填料密封在高真空工况下会存在缓慢渗漏的问题，无法满足超高真空系统的长期使用要求，而金属波纹管密封结构可以实现阀杆动密封点的零泄漏，保证真空系统的长期稳定性。阀体主体采用方形过渡的流道结构，相比圆柱形流道的闸阀，这种结构在保证流道通径与DN40管路匹配的前提下，能够给阀板的升降运动提供足够的导向空间，阀板的密封面经过高精度研磨处理，关闭时阀板在阀杆推力作用下紧密贴合阀体内部的密封座，实现流道的完全截断，阀板的导向结构设计在阀体内部的两侧导轨槽内，避免阀板在升降过程中出现偏斜，保证密封面能够均匀贴合，减少密封面的磨损，延长阀门的使用寿命。从安装边界来看，该阀门的法兰端安装面到驱动端尾部的轴向尺寸经过紧凑化设计，能够适配真空管路中安装空间受限的场景，法兰端的外接圆尺寸、螺栓孔中心距完全符合DN40 CF法兰的通用标准，选型替换时不需要对现有管路法兰做额外改造，

　　直接匹配现有管路的安装尺寸即可完成装配；驱动端的外径尺寸控制在合理范围，操作时不需要预留过大的扳手操作空间，手动旋转即可完成启闭操作，不需要额外辅助工具。在实际工况使用中，这类真空闸阀通常安装在真空腔体与真空泵组之间的管路上，或者真空腔体的支路抽气管路中，当需要对腔体进行抽真空作业时，将闸阀完全开启，此时阀板完全提升至阀腔上部，流道完全通畅，不会对抽气气流造成遮挡，能够保证抽气速率不受阀门结构影响；当需要对腔体进行保压、或者对下游泵组进行维护时，将闸阀完全关闭，此时阀板完全截断流道，配合波纹管密封与CF法兰密封结构，能够保证阀门两侧的真空隔离，避免下游侧的空气渗入上游真空腔体，维持腔体内部的真空环境。

　　设计过程中需要重点关注几个核心公差要求：一是CF法兰密封刀口的形位公差，刀口的尖角角度、平面度直接决定密封效果，建模时需要严格按照真空法兰标准设定刀口尺寸，避免加工后出现刀口压合不均导致的泄漏；二是阀杆与波纹管的同轴度，若同轴度偏差过大，阀杆升降过程中会对波纹管产生附加的侧向力，长期使用会导致波纹管疲劳破损，破坏阀杆处的密封；三是阀板密封面与阀杆运动方向的垂直度，若垂直度偏差超标，阀板关闭时会出现单侧贴合的问题，不仅密封效果无法保证，还会造成密封面的局部磨损过快，缩短阀门的维护周期。此外，阀体的流道内壁做了光滑过渡设计，没有明显的台阶与死角，避免真空系统中残留工艺气体或者杂质，减少真空系统的放气率，这也是真空类阀门区别于普通工业阀门的设计细节——普通常压阀门的流道设计更多关注流阻与强度，而真空阀门除了这两点之外，还需要尽可能减少内部的放气表面积，避免内壁吸附的气体在真空状态下缓慢释放，影响系统的极限真空度。
