特高压DN63CF法兰连接真空闸阀结构

　　在半导体晶圆制造、高真空镀膜、粒子物理实验装置、航天模拟舱这类对真空度要求严苛的系统里，管路通断的控制元件直接决定整套系统的极限真空指标与运行稳定性，这款DN63规格的CF法兰连接真空闸阀，就是针对高真空乃至超高真空工况开发的管路截断部件。不同于普通工业闸阀依靠填料密封的结构，这款闸阀的驱动端采用波纹管密封结构，从根源上杜绝了阀杆往复动作时的外泄漏通道，能够满足10^-8Pa量级的极限真空工况使用要求，避免外界气体渗入真空腔体破坏工艺环境。

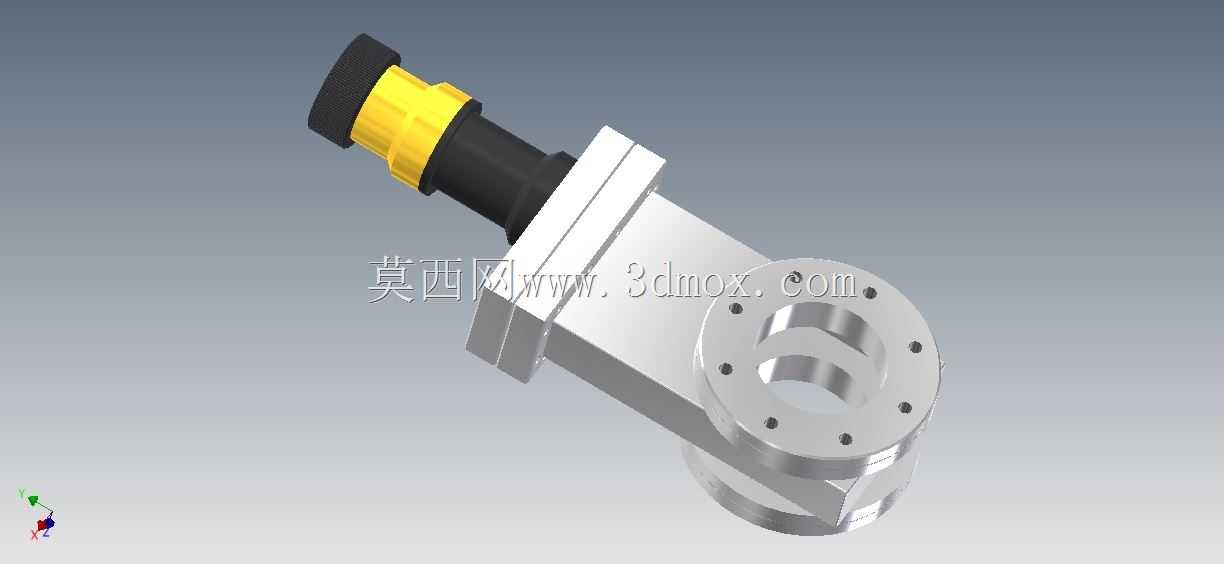

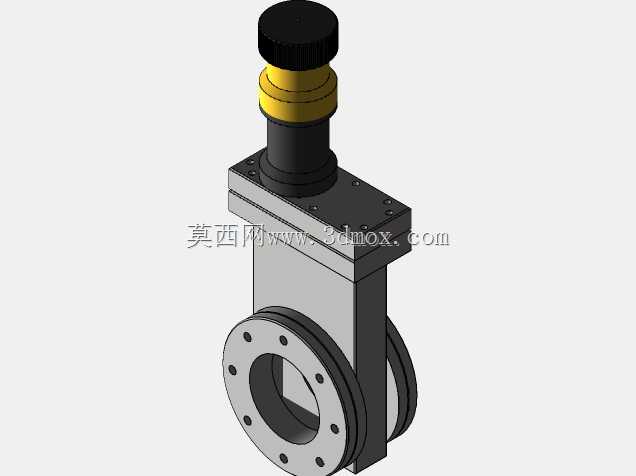

　　从实际安装适配性来看，这款闸阀的连接端采用标准CF63法兰结构，法兰端面加工有密封槽，适配标准铜质无氧密封垫片，法兰周向均匀布置6个螺栓孔，安装时只需按照对角顺序逐步拧紧螺栓，就能实现金属面硬密封，这种密封结构耐烘烤温度可达200℃以上，满足真空系统安装后的高温除气工艺要求，不会因为密封件放气影响系统真空度。阀体主体采用方形截面的流道结构，相比圆形阀体在同等通径下结构更紧凑，安装时占用的径向空间更小，适配真空系统管路排布紧凑的安装场景，尤其是在多层真空管路排布的设备内部，不会因为阀体外形突出与相邻管路产生干涉。

　　驱动端的结构设计充分考虑了真空工况的操作需求，执行端采用气动驱动接口，黄色的驱动接头为标准快插式气路接口，可直接对接车间常用的6mm外径气动气管，驱动部分的黑色防护套采用耐真空橡胶材质，既可以隔绝外界粉尘进入驱动腔，也能避免驱动部件的润滑脂挥发污染真空环境。闸板的密封面采用镜面抛光处理，关闭时闸板在阀杆驱动下垂直压合在阀座密封面上，密封比压经过精确计算，既可以保证关闭状态下的零泄漏，也不会因为密封比压过大导致闸板密封面过早磨损，正常工况下的开关寿命可达上万次。

　　在结构设计阶段，这款闸阀充分考虑了真空系统的流导需求，流道采用全通径设计，DN63的通径尺寸完全匹配同规格的真空管路，闸板完全开启时，流道内没有任何凸起的节流结构，不会对管路内的气体流动产生额外阻力，能够保证真空系统的抽气效率，尤其是在大抽速真空泵组连接的管路上，不会因为阀门的流阻增加抽气时间。阀体的安装边界经过优化，法兰端面到驱动端最外侧的轴向尺寸经过压缩，相比同规格的手动真空闸阀，轴向安装长度缩短近三分之一，适合安装在真空腔体壁板与真空泵组之间的狭小空间内，不需要额外预留过长的管路安装段。

　　从实际使用的细节来看，这款闸阀的闸板带有导向结构，开关动作过程中闸板不会产生径向偏移，避免长期动作后密封面出现偏磨导致密封失效，阀杆的动作行程经过精确限位，闸板完全开启和完全关闭的位置都有硬限位保护，不会因为驱动气压过大导致阀杆过行程损坏内部密封结构。阀体材质采用304不锈钢整体加工而成，所有与真空接触的表面都经过电解抛光处理，表面粗糙度达到Ra0.8以下，减少了表面吸附的气体量，能够缩短真空系统的抽气时间，同时不锈钢材质具备良好的抗腐蚀性能，可以适配含有少量腐蚀性工艺气体的真空工况，不会因为长期接触工艺气体出现阀体锈蚀的问题。

　　在设备选型适配时，这款闸阀可直接匹配所有DN63规格的CF法兰真空管路，不需要额外加装转换接头，减少了管路的密封点数量，也就降低了真空系统的泄漏风险。驱动部分的工作气压适配车间常用的0.4-0.6MPa压缩空气，不需要额外配置高压气源，常规工厂的气动系统即可直接驱动，开关动作响应时间在1秒以内，满足真空系统快速通断的工艺需求。日常维护时，只需要定期检查驱动端的防护套是否破损，不需要频繁拆解阀体进行密封件更换，相比采用橡胶密封圈密封的真空阀门，维护周期更长，能够降低真空系统的长期运维成本。
