多档位齿轮组循环阀执行传动结构

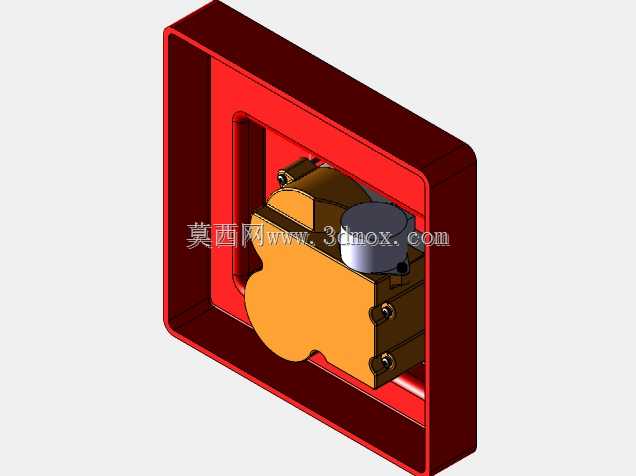

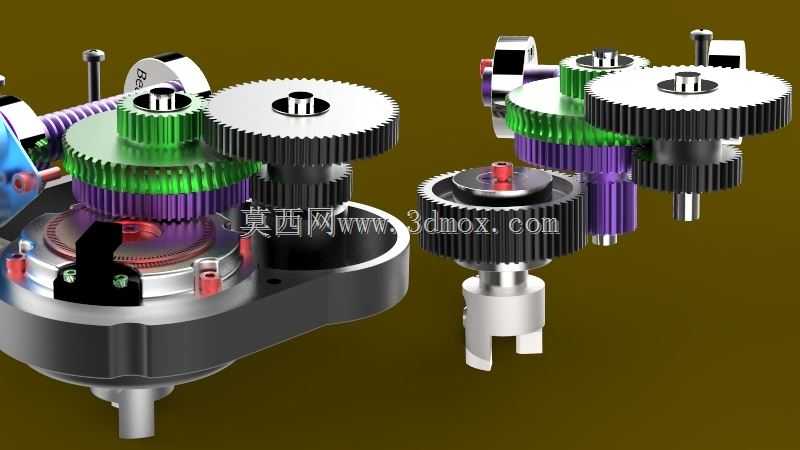

　　这套传动结构主要配套工业循环阀的驱动执行场景，在暖通循环水系统、工业流体管路、工艺介质循环回路中，承担阀门开度调节、通断驱动的核心传动作用，替代传统直连驱动的大扭矩电机方案，通过多级齿轮减速放大输出扭矩，适配中小口径循环阀的驱动需求，无需额外配置大规格动力元件即可满足阀门启闭的扭矩要求。从结构布局来看，整套传动采用平行轴圆柱齿轮与蜗轮组合的多级减速架构，输入端预留标准电机安装位，安装位周边设计有定位止口与快拆固定结构，无需复杂工装即可完成驱动电机的装配与拆卸，后期维护更换动力元件时不用拆解整套传动箱体，能大幅缩短现场运维的停机时间。齿轮组的厚齿面宽度设计是针对循环阀长期带载调节的工况做的优化，相比常规薄齿面齿轮，齿面接触应力更低，

　　在长期带载启停、开度微调的工况下，齿面磨损量更小，能有效延长整套执行机构的无故障运行周期，降低日常维护的频次与成本。传动链路中集成了位置反馈结构的安装位，可直接配套角度传感器实现阀门开度的实时信号反馈，接入工业自控系统后能完成闭环开度调节，满足工艺系统对流量精准调控的需求，适配自动化产线、智慧管网的远程控制要求。整套传动的总传动比经过多档匹配设计，不同档位对应不同的输出转速与扭矩区间，可根据配套阀门的口径、工作压力、介质粘度差异选择合适的传动档位，不用重新设计整套传动箱体，仅通过调整对应齿轮副的参数即可适配不同规格的循环阀，大幅提升了结构的通用化程度，降低衍生型号的开发成本。从安装边界来看，整套传动结构的输出端采用标准叉型连接结构，

　　可直接与循环阀的阀杆对接，对接处设计有防松定位结构，避免长期运行过程中连接松动导致的开度偏差；箱体的安装孔位采用标准化间距设计，可适配主流循环阀的执行器安装法兰，不用额外制作过渡转接板，现场安装时直接对位紧固即可完成装配。结构设计过程中针对齿轮啮合间隙做了公差优化，既保证齿轮传动过程中不会出现卡滞，又将回程间隙控制在合理范围内，避免开度调节过程中出现空程误差，保证阀门开度控制的精度。齿轮组的排布充分考虑了箱体内部的空间利用率，不同直径的齿轮错落布置，在保证传动比要求的前提下尽可能压缩整体结构的径向与轴向尺寸，让整套执行机构的外形更紧凑，能适配安装空间受限的管路场景，比如狭小的设备夹层、密集排布的管廊区域，

　　不会因为执行机构体积过大出现安装干涉。针对长期运行的润滑需求，箱体内部预留了润滑脂存储腔，齿轮啮合区域可长期保持润滑状态，不用频繁加注润滑脂，降低日常维护的工作量。传动链路末端的蜗轮副具备自锁特性，当阀门调节到指定开度后，即使受到介质压力的反向冲击，也不会出现开度自行偏移的情况，无需额外配置锁止机构即可保证开度稳定性，尤其适用于压力波动较大的循环管路场景，避免因为阀位异动导致的系统流量波动。
