70cm垂直地平面径向全向天线

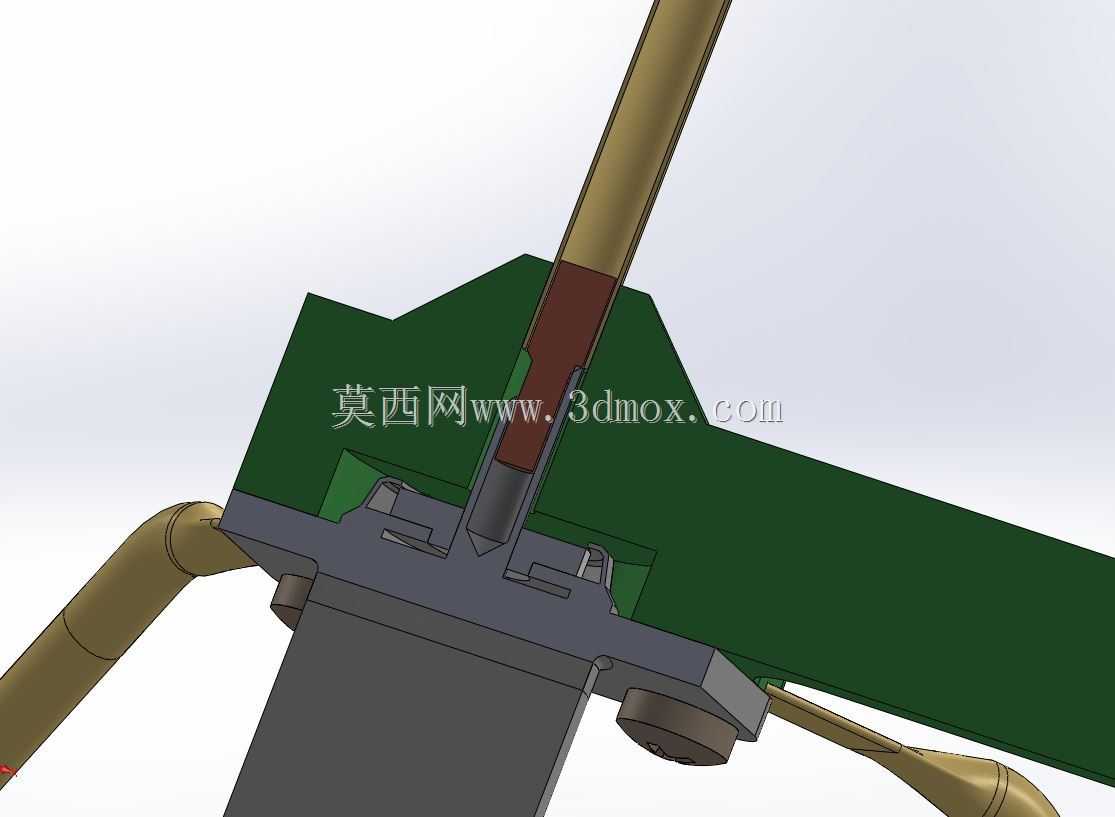

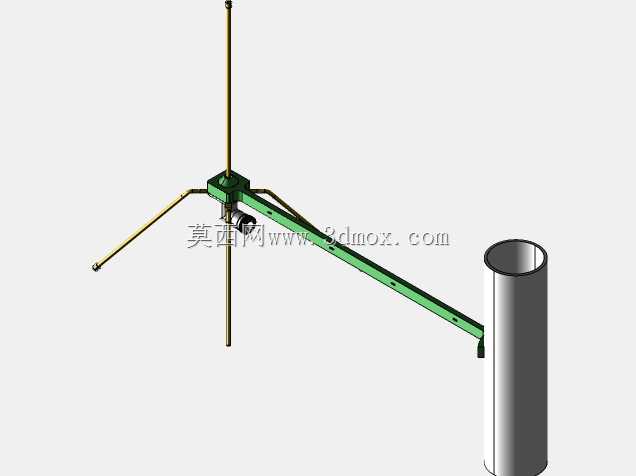

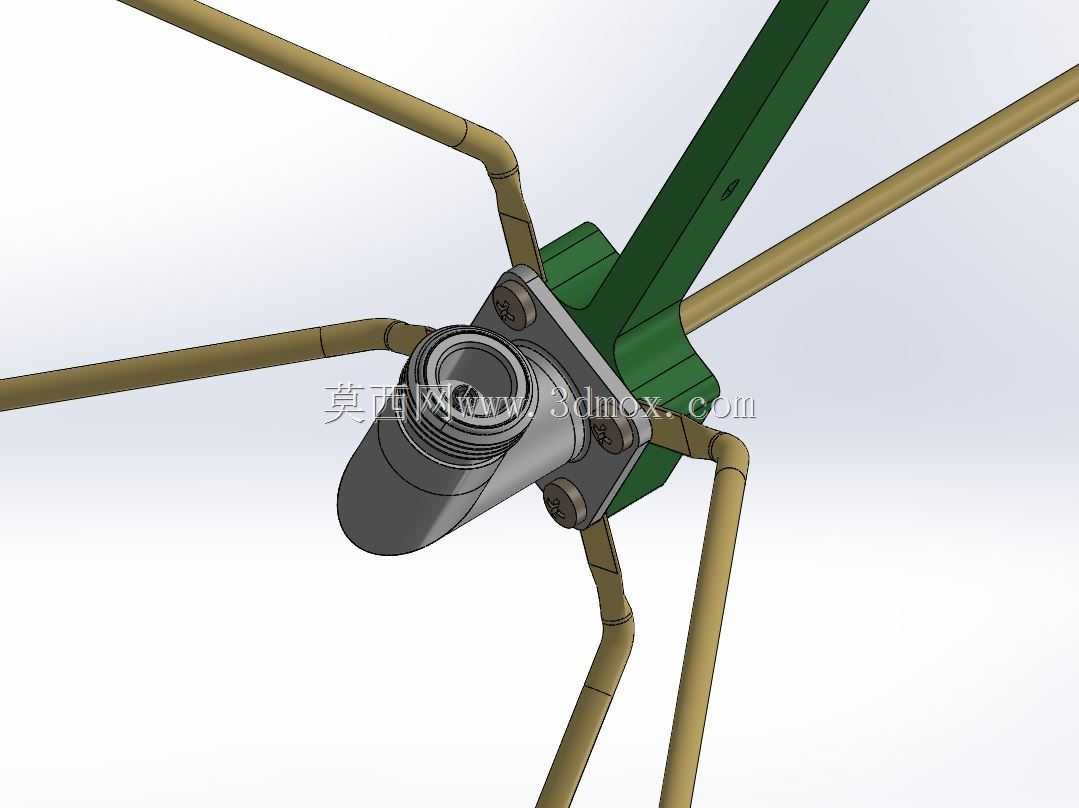

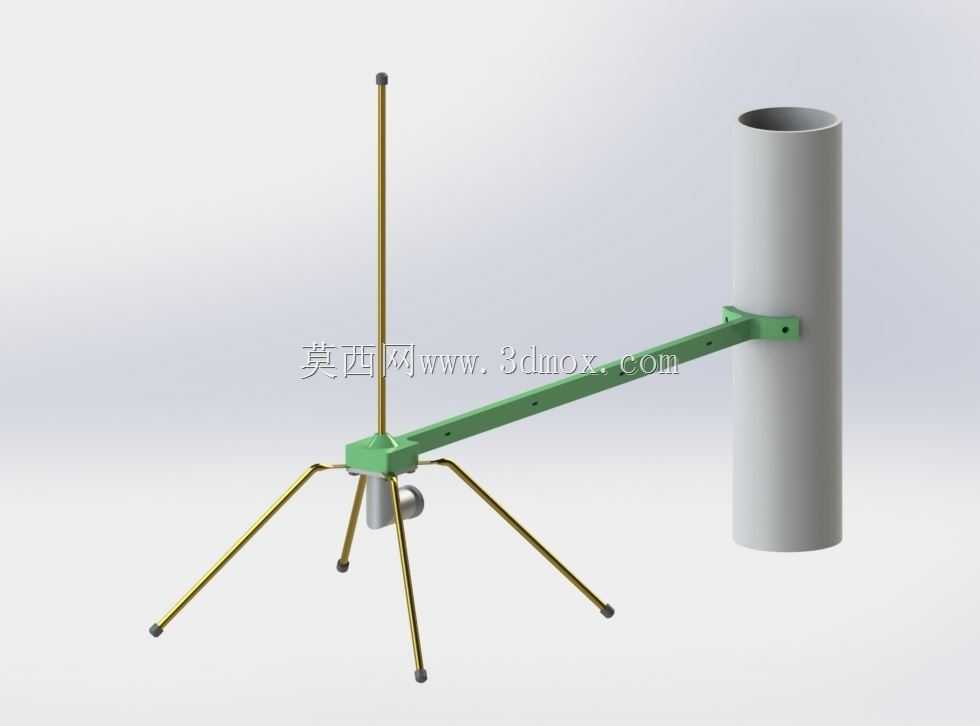

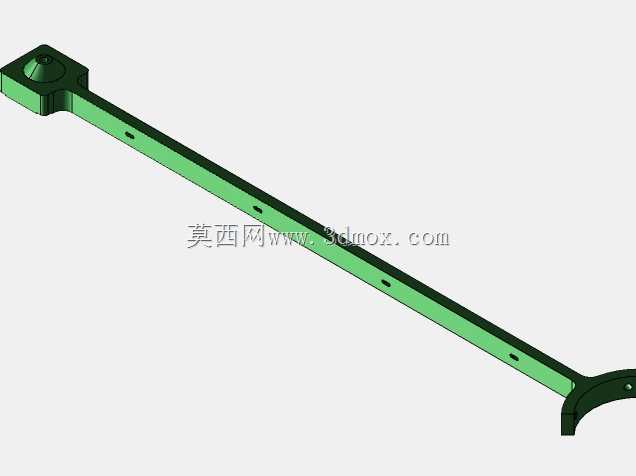

这是一个低成本的70厘米垂直地平面径向全向天线模型，该天线使用3D打印臂支撑距离桅杆一英尺左右的所有组件。该天线可以加长，以支持许多其他VHF或UHF频率，最高可达1 GHz，最低可达FM无线电88 MHz。https://en.wikipedia.org/wiki/Whip_antenna#Ground_plane_antennaThis天线类型对于安装在桅杆侧面很有用，因为较大的八木波束天线更喜欢在桅杆顶部旋转。该天线非常简单，可用于许多其他频段，例如：*ISM 900 MHz*船用VHF*警察扫描仪*2m业余无线电*6m业余无线电*航空无线电*和许多其他频段！散热器的调谐为1/2波长，每个平衡接地半径为1/4波长。对于较低的频率，长度应该更长，然后进行修剪，以将频率提高到感兴趣频带的中心。天线分析仪或VNA在这里有帮助。这是一个计算器：https://m0ukd.com/calculators/quarter-wave-ground-plane-antenna-calculator/The辐射方向图的角度与地面半径的角度有关。若要降低辐射模式，请向下弯曲接地半径；若要升高辐射模式，请向上弯曲接地半径。材料清单如下：*3.5毫米黄铜管（K&S）：https://ksmetals.com/products/br225mm-3h*（4）2.9mm自攻螺钉9.5mm长（ISO 15481）*（1）N型连接器-最好是直角或带有直角适配器（显示的是AMP 8975）。*（1） 10 AWG实心铜线段塞，用于将散热器管连接至N型接头*（5）3.5mm管端盖：https://store.mocap.com/mocap_en/rvc.html?Item=RVCC9007-五,；内径=0.13700&；长度=0.500&；材料=黑色*（1）3D打印臂支架在施工期间，需要将平衡接地半径展平，以填充通道，并与N型接头保持良好接触。因为天线在强风中容易振动，所以它们可能应该焊接在适当的位置以获得更好的导电性。天线完全调谐后，应在腔体内部和所有接缝周围使用硅密封胶，以防止湿气侵入。3D打印臂的横梁上有（4）个槽，用于固定同轴电缆的塑料线系带。需要使用其他系带将同轴电缆固定到桅杆上。图中显示了一个直径为2“的PVC天线杆，该天线杆是非金属的，最好不要偏移天线的调谐频率。该型号与其他型号不同，因为它有匹配问题，损耗比N型连接器高得多，所以我避免使用SO-239 HF连接器。[请参阅我在RF&；wireless组中关于SO-239的帖子].此N型连接器支持使用我推荐的低损耗LMR-400同轴电缆。对于较小或较大的管道直径，可以使用适配器垫片，也可以将弯曲端连接到基于螺钉的管夹，然后连接到管柱。注：该模型受2019年6月QST W6NBC SO-239设计的影响(https://www.w6nbc.com/indexpublished.html)这是受一个关于诗歌的设计影响的(https://www.thingiverse.com/thing:1938947)该天线的升级改造为“呼拉圈”地平面天线：http://solorb.com/elect/microfm/HHGroundPlane1/Another该天线的升级改造为“电容顶热”地平面天线：https://www.buzzbar.com/w8uzzch.htmlThis修改增加了电流分布，并增加了朝向天线顶部的电流密度，但总体高度有效地增加了，即使天线的物理高度并不更高！此外，天线的总物理长度必须重新计算，并以较短的总长度进行调谐。最后一个修改是针对物理上太高而无法组装的天线，通过使用底部、中间或顶部加载线圈，天线的物理尺寸可以更小。https://en.wikipedia.org/wiki/Loading_coil#Radio_antennahere加载线圈天线的一些天线计算器：http://www.homepages.ed.ac.uk/jwp/radio/software/loading.htmlhttps://m0ukd.com/calculators/loaded-四分之一波天线电感计算器/注：加载线圈会降低天线高度，但会降低性能-请参阅我的RF&；大型CB无线电加载线圈上的无线组线程文章：https://grabcad.com/groups/radio-frequency-rf-wireless-design/discussions/interesting-article-on-big-coil-antennas
