2米频段槽式立方体业余无线电全向天线结构

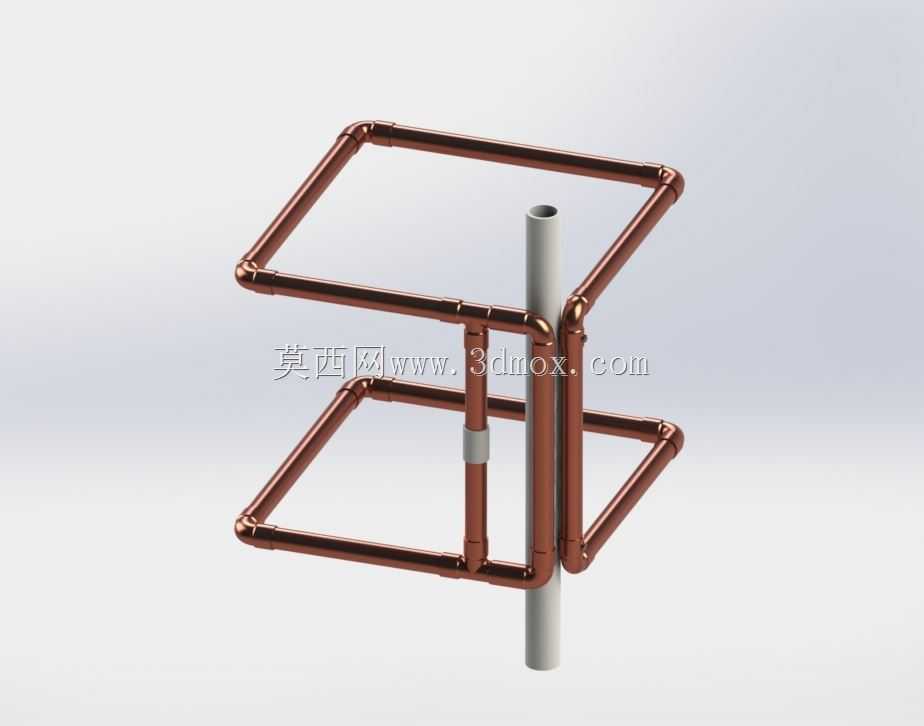

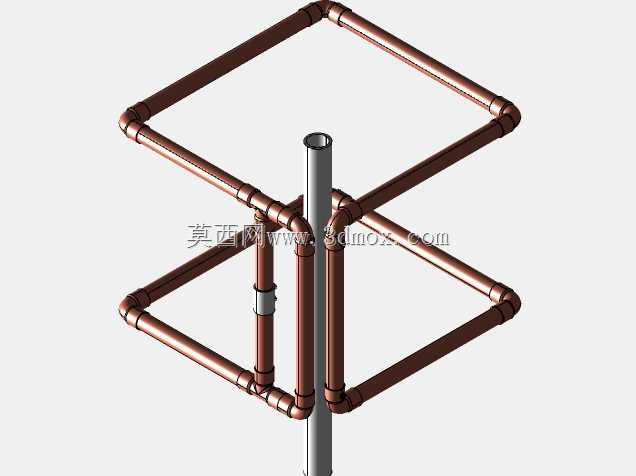

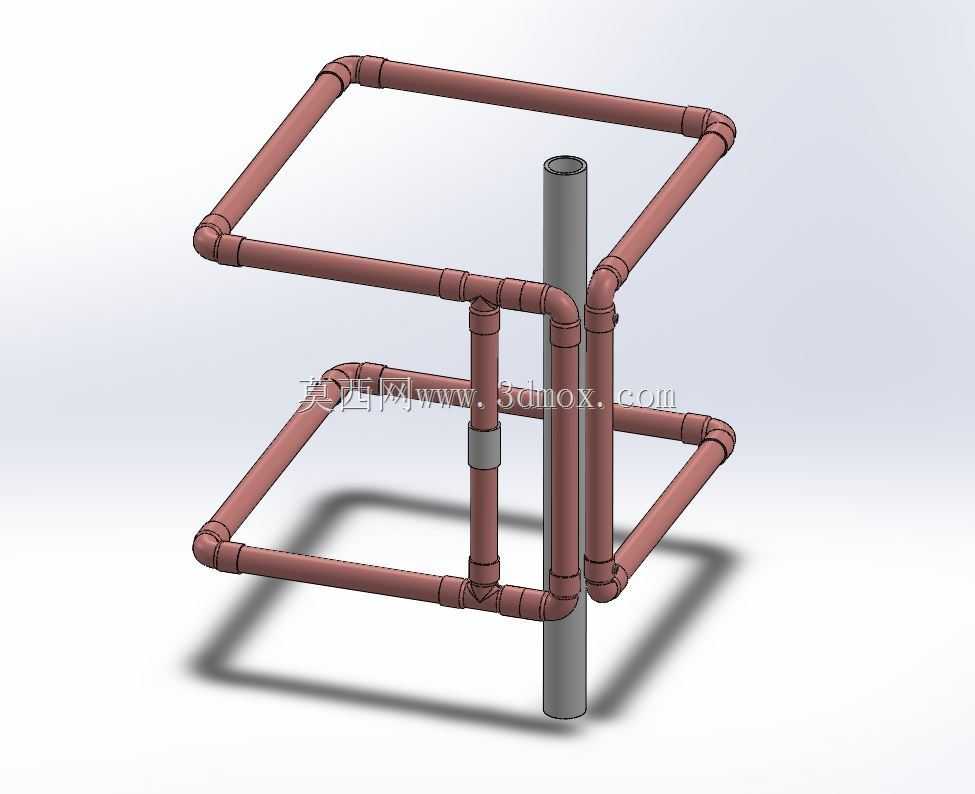

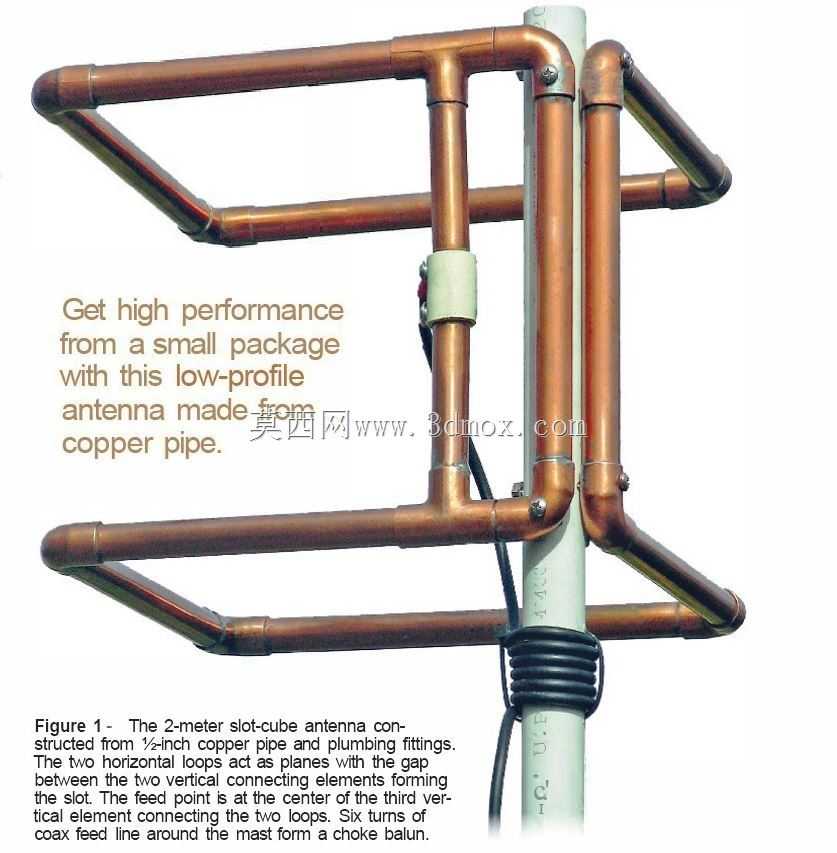

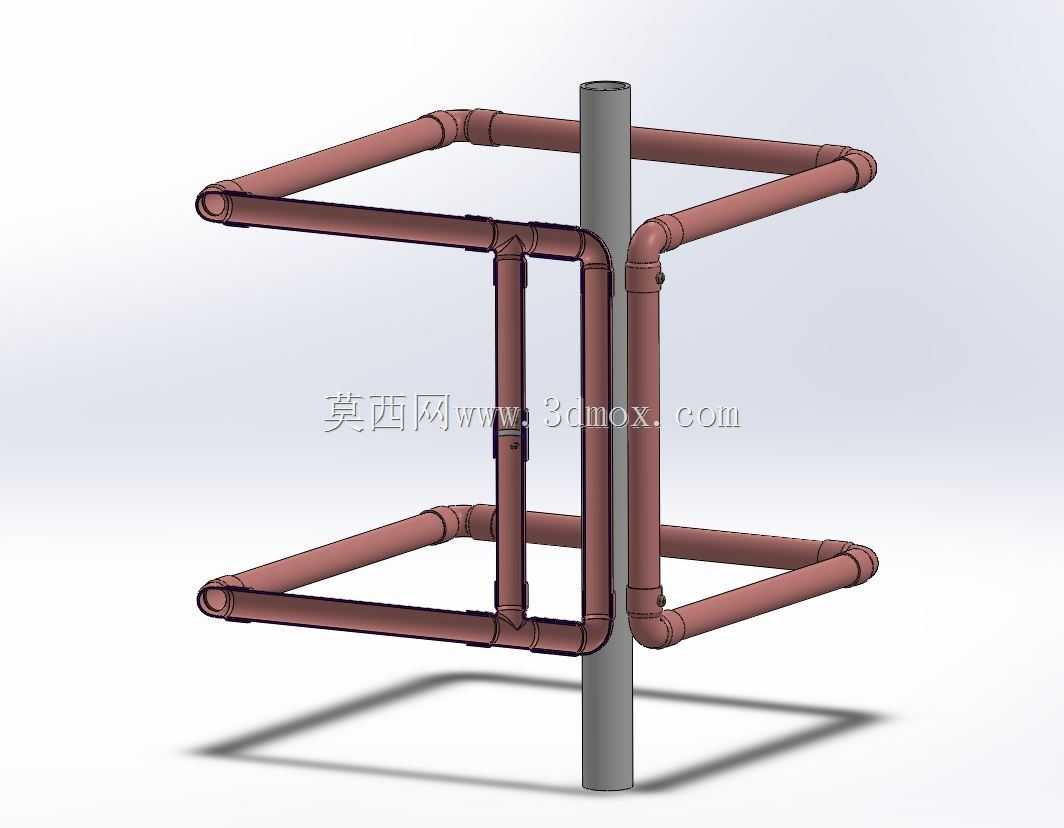

　　在业余无线电VHF频段的通联场景中，2米频段是本地及近距应急通讯的核心频段，全向天线的选型直接决定了通联覆盖的均匀性与信号稳定性，这款槽式立方体结构的全向天线，正是针对业余无线电爱好者的架设场景优化设计的辐射单元结构。不同于常见的拉杆天线、玻璃钢同轴天线，该结构采用标准紫铜管材搭配铜质接头拼接成型，整体为上下两层对称的立方体框架结构，中心贯穿非金属支撑立柱，馈电点设置在下层框架与中心馈管的连接位置，整体结构无需复杂的模具加工，爱好者可自行采购标准管材弯制拼接，加工门槛极低。从辐射原理来看，该天线属于垂直极化全向辐射结构，上层铜框架承担引向器的功能，下层铜框架承担反射器功能，中间的垂直馈电段为辐射主体，这种堆叠式的偶极变形结构，

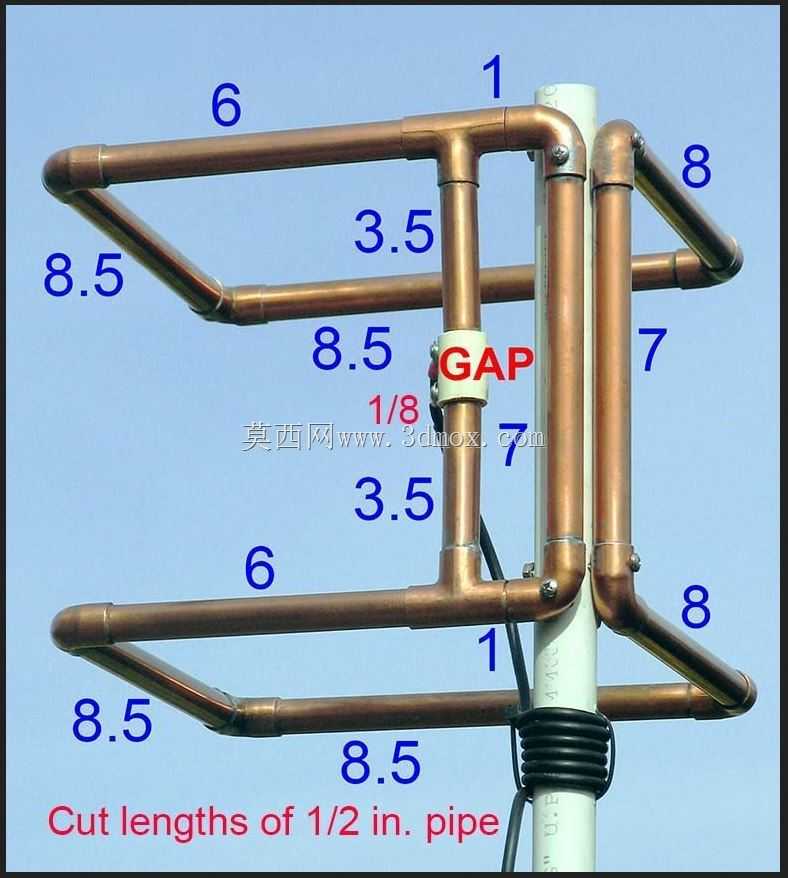

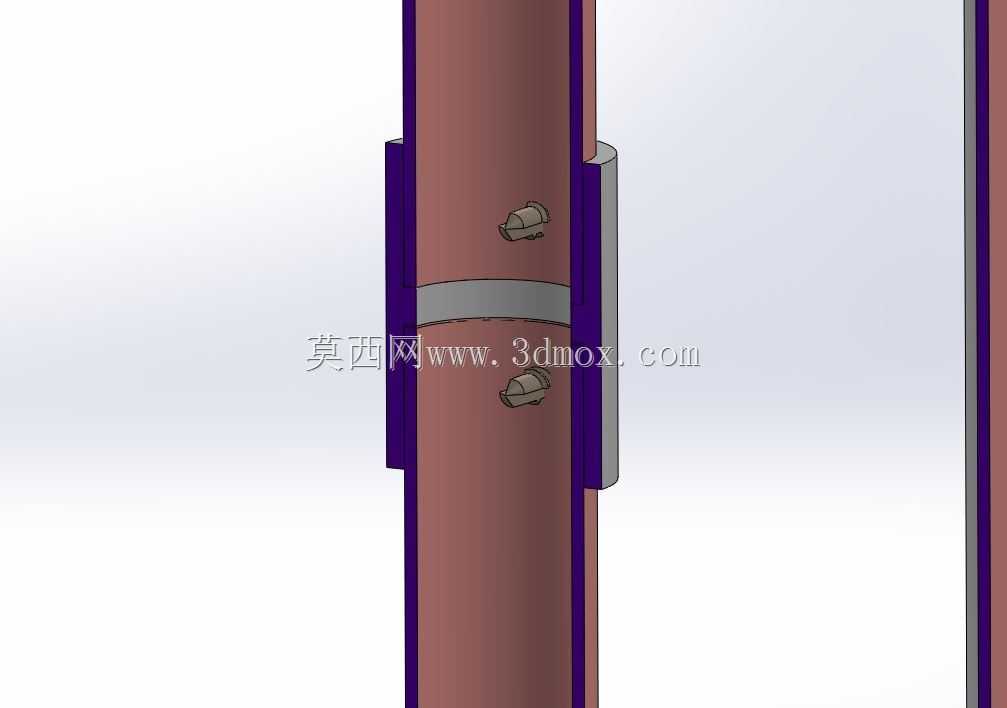

　　相比单极垂直天线，能够有效压低高仰角的辐射增益，把能量集中在低仰角的水平辐射方向，更适合视距内的地面移动电台通联，减少信号向高空的无效损耗。设计阶段选用标称1/2英寸的紫铜管作为辐射单元材料，一方面是紫铜的导电率优异，能够降低辐射单元的欧姆损耗，另一方面管材的刚性足够，整体框架成型后无需额外的内部支撑，仅靠铜接头的插接配合就能维持结构精度，长期户外架设也不会因为风载出现结构形变。馈电结构上，该天线采用短路短截线的阻抗匹配设计，馈电点与接地层之间的垂直管段等效为短路传输线，通过调整短截线的长度，能够将天线的输入阻抗匹配到同轴馈线的50欧姆标准阻抗，无需额外加装巴伦或者匹配电路，直接通过同轴电缆连接电台即可工作，

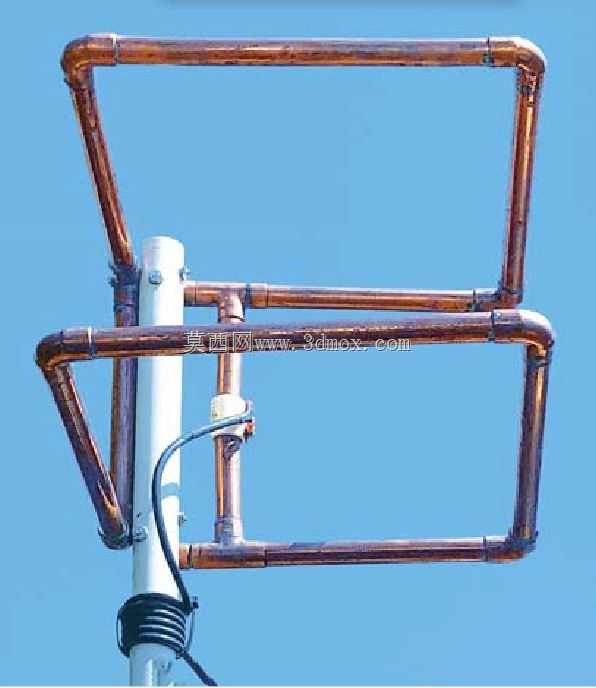

　　大幅简化了天调系统的配置要求。从安装边界来看，该天线的整体外轮廓为立方体结构，横向最大尺寸约为2米频段中心频率对应四分之一波长的两倍，垂直方向总高度控制在0.8米以内，相比同频段的八木天线，风阻面积更小，架设时无需复杂的旋转云台，仅需固定在桅杆顶部即可实现水平方向360度全向覆盖，适合楼顶、阳台、车载桅杆等空间受限的架设场景。结构细节上，所有铜管的连接位置采用铜接头插接后焊接固定，避免接触电阻带来的效率损失，中心支撑立柱选用绝缘的PVC或者玻纤管材，避免金属支撑对辐射场型的干扰，馈电位置的同轴电缆外导体与下层框架的接地点可靠焊接，内导体连接到上层辐射段的馈入点，焊接位置做防水密封处理后即可满足户外长期使用的要求。实际通联测试中，

　　该天线的驻波比在2米频段的常用通联区间内能够稳定控制在1.2以下，工作带宽覆盖整个2米业余频段，相比同长度的垂直地网天线，水平方向的增益高出约2dB，且无需铺设额外的地网系统，对于城市内的业余无线电爱好者来说，既解决了架设空间不足的问题，又能获得稳定的全向通联效果，同时铜质框架的外露结构本身也具备较强的辨识度，兼顾了实用性能与制作趣味性。
