安费诺RF N型密封隔板LMR同轴连接器结构

　　在无线通信基站、射频测试设备、户外信号传输系统的布线环节中，穿墙式同轴连接器的性能直接决定了整条射频链路的信号稳定性，这款N型密封隔板连接器正是针对LMR-400规格低损耗同轴电缆开发的配套连接部件，主要用于设备机箱、机柜隔板位置的电缆穿舱固定，同时实现舱体内外射频通路的可靠连通与界面密封。从实际工程应用来看，这类连接器常部署在户外通信机柜、船载通信设备、野外测试仪器的壳体上，既要保证射频信号在11GHz工作频段内的低损耗传输，也要隔绝舱外的水汽、粉尘进入设备内部，避免内部射频电路受潮或被杂质污染引发性能衰减。

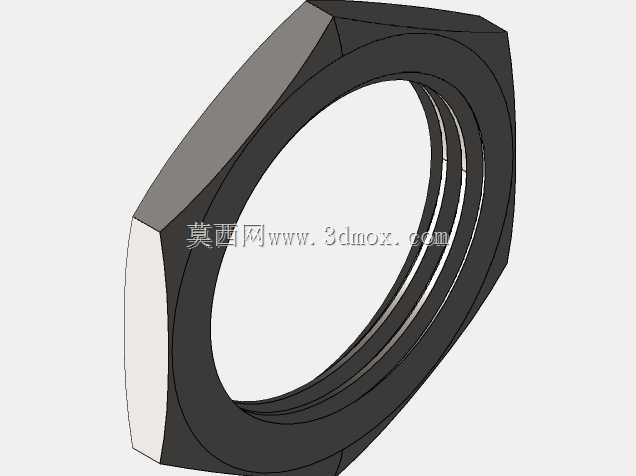

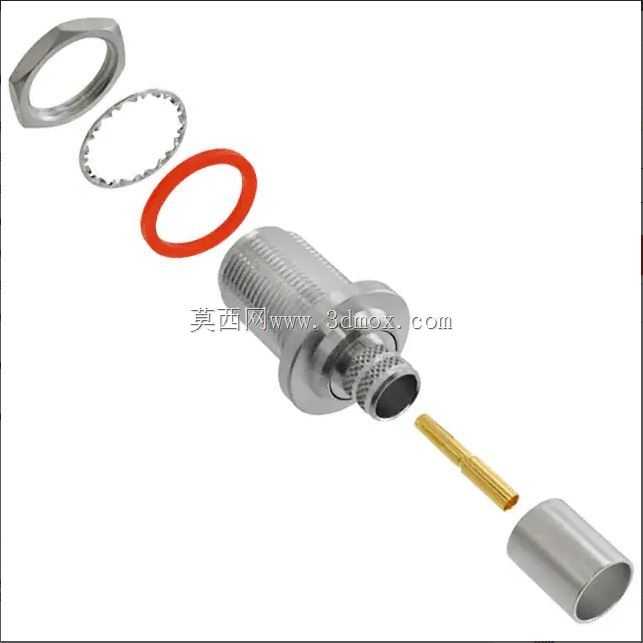

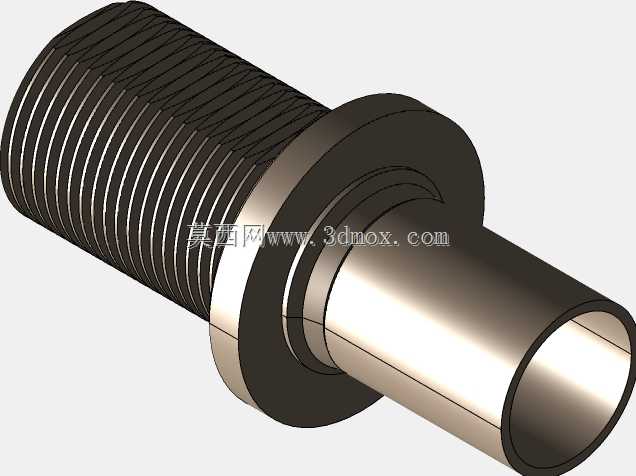

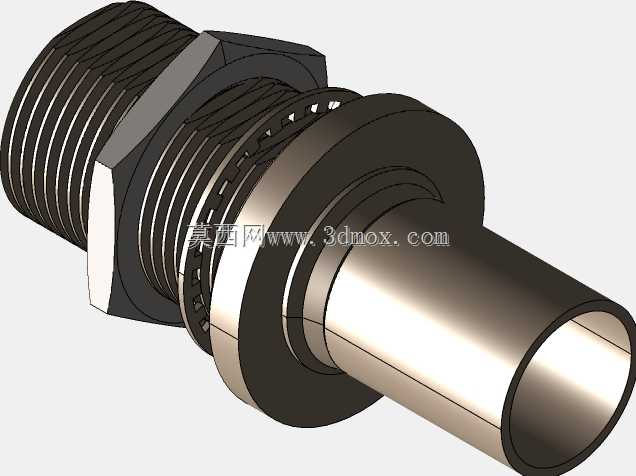

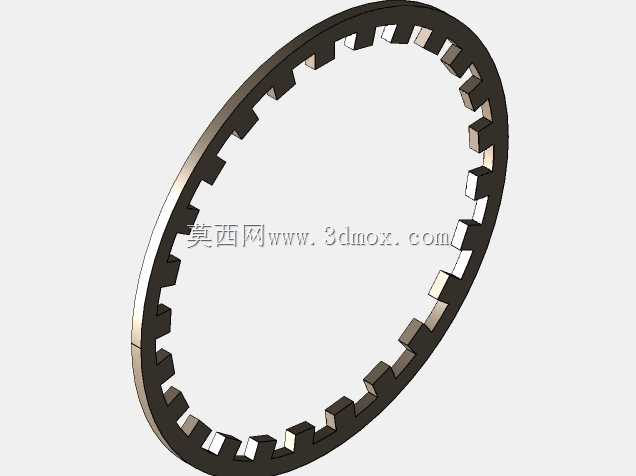

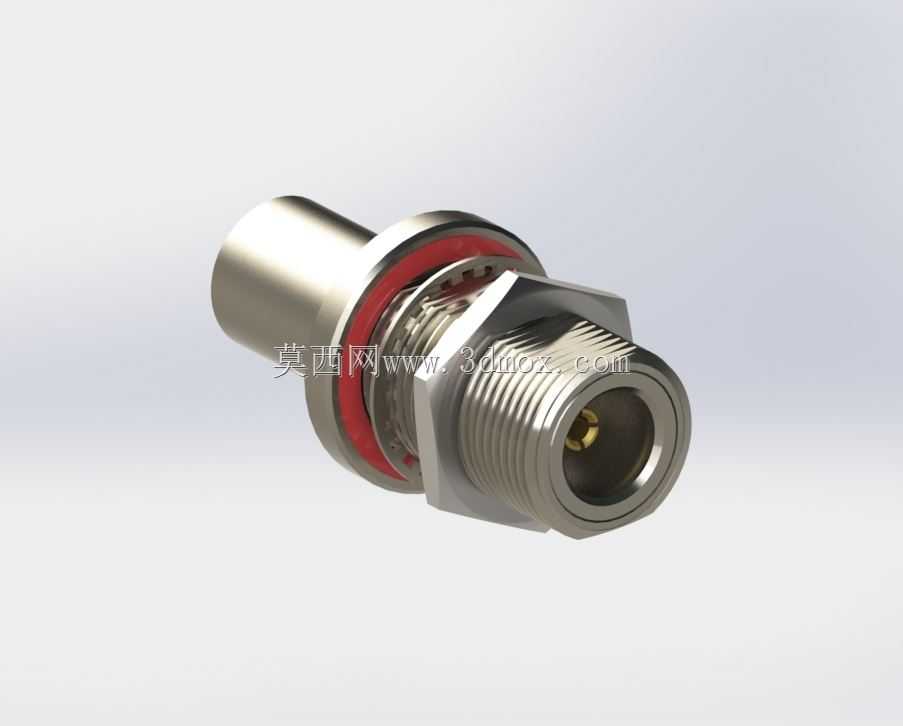

　　从结构设计逻辑上看，这款连接器采用N型接口的标准螺纹锁紧结构，公头端的外导体螺纹精度严格符合射频连接器通用规范，对接时能够保证外导体的连续可靠接触，避免信号在接口位置出现反射；内部的插针与插孔采用弹性接触设计，中心接触件的接触压力经过反复校准，既保证多次插拔后仍能维持稳定的接触电阻，也不会因为插拔力过大造成接触件磨损。中间的六角法兰结构是安装定位的核心基准，安装时将连接器穿入预制好的隔板安装孔，通过六角部位施加拧紧力矩，配合法兰两侧的密封橡胶圈，就能实现连接器与隔板之间的压紧密封，红色的密封垫圈采用耐老化橡胶材质，长期在户外温变环境下也能维持稳定的压缩回弹量，不会因为温度循环出现密封失效。尾部的电缆压接结构专门匹配LMR-400同轴电缆的结构尺寸，LMR-400电缆的外导体为铜包铝结构搭配双重屏蔽层，压接部位的尺寸公差经过严格控制，压接后能够同时夹紧电缆的外屏蔽层与外护套，既保证外导体与连接器外壳的可靠导通，也能提供足够的电缆拉脱力，避免设备布线过程中拉扯电缆造成连接器内部接触件移位。

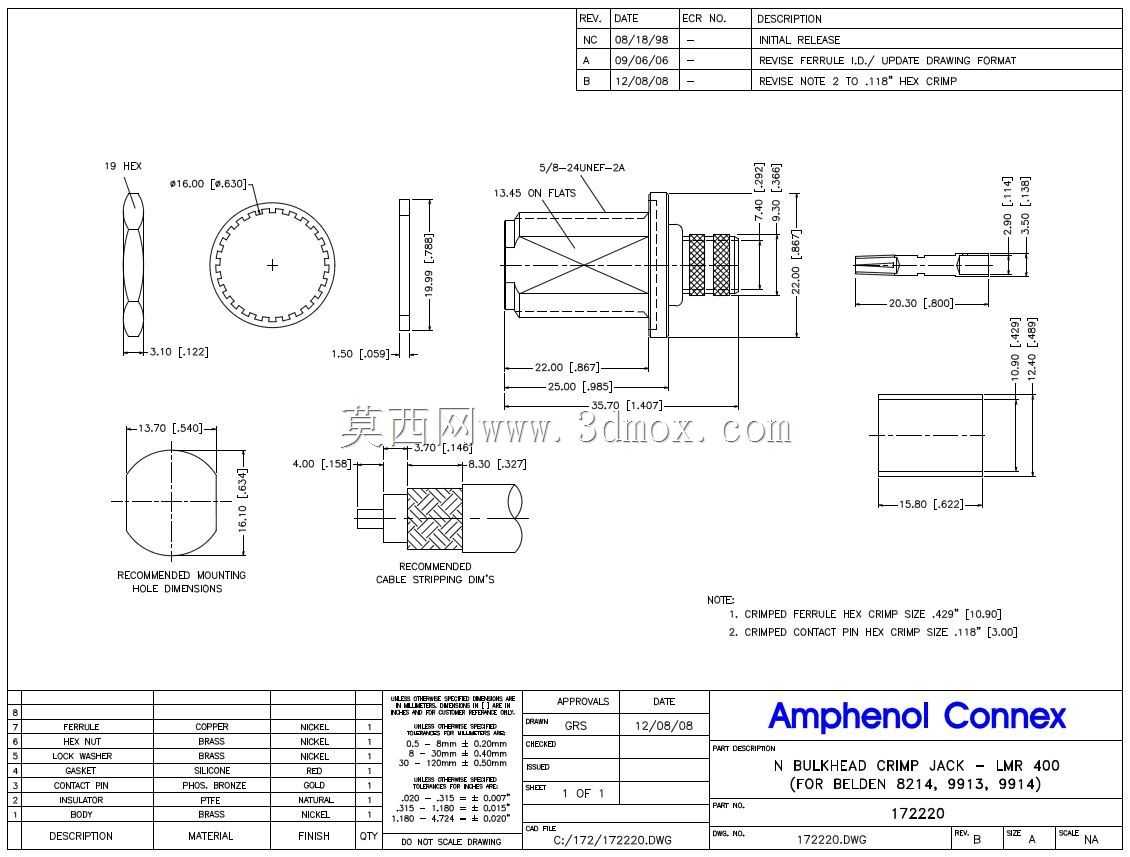

　　从安装边界尺寸来看，这款连接器的穿舱开孔直径匹配N型隔板连接器的通用安装尺寸，六角法兰的对边尺寸符合标准工装的拧紧要求，安装后突出隔板两侧的长度经过优化，不会占用过多舱体内部的布线空间，也不会因为外侧突出长度过长在户外环境中形成积水点。内部的介质支撑件采用低介电常数的工程塑料加工，能够在11GHz的工作频率下维持稳定的阻抗特性，保证整条链路的特性阻抗维持在50Ω的标准值，减少信号在连接器位置的回波损耗。实际测试数据显示，搭配LMR-400电缆使用时，750MHz频段下整条链路的损耗可控制在3.5dB每百英尺，2.4GHz频段下损耗仅为0.223dB每米，完全满足无线通信系统对信号传输损耗的要求。双重屏蔽结构的设计能够有效抑制电缆内部传输信号向外的电磁辐射，同时隔绝外界的电磁干扰进入射频链路，在复杂电磁环境下也能保证信号传输的纯净度，避免内部信号泄露或者外部干扰串入影响通信质量。

　　在结构建模过程中，需要重点关注几个关键配合尺寸：一是密封垫圈的压缩量控制，压缩量过小无法达到IP67级别的密封要求，压缩量过大则会造成垫圈永久变形失去密封能力，建模时需要预留合理的垫圈压缩间隙；二是内导体与介质支撑的同轴度，同轴度偏差过大会造成连接器的驻波比升高，影响高频段的信号传输性能；三是尾部压接部位的尺寸，需要严格匹配LMR-400电缆的外护套与屏蔽层直径，保证压接后的屏蔽连续性与机械固定强度。这类连接器的结构看似简单，但每个尺寸的公差都会直接影响射频性能与密封可靠性，建模过程中需要兼顾机械安装的便利性与射频性能的稳定性，不能单纯只考虑外形的相似性，要结合实际使用中的受力情况、密封要求、阻抗匹配要求进行细节优化，比如法兰与连接器主体的过渡位置采用圆角过渡，避免应力集中造成长期使用后出现结构开裂；内导体的接触端采用圆弧过渡，减少插拔过程中对对接端插孔的磨损，提升连接器的插拔寿命。
