2.4GHz盘锥通讯天线结构设计

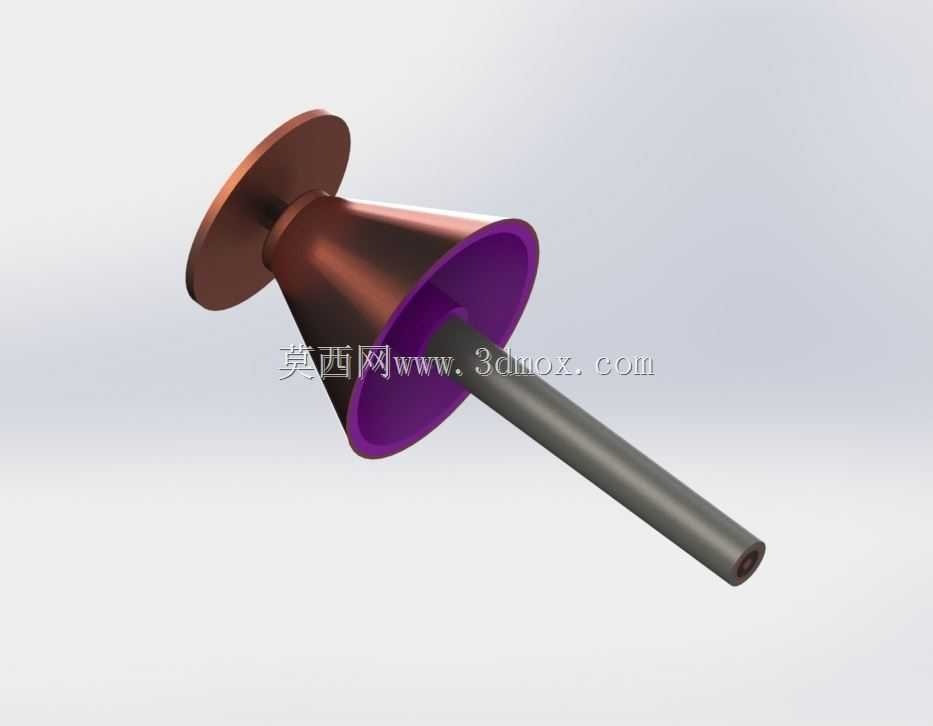

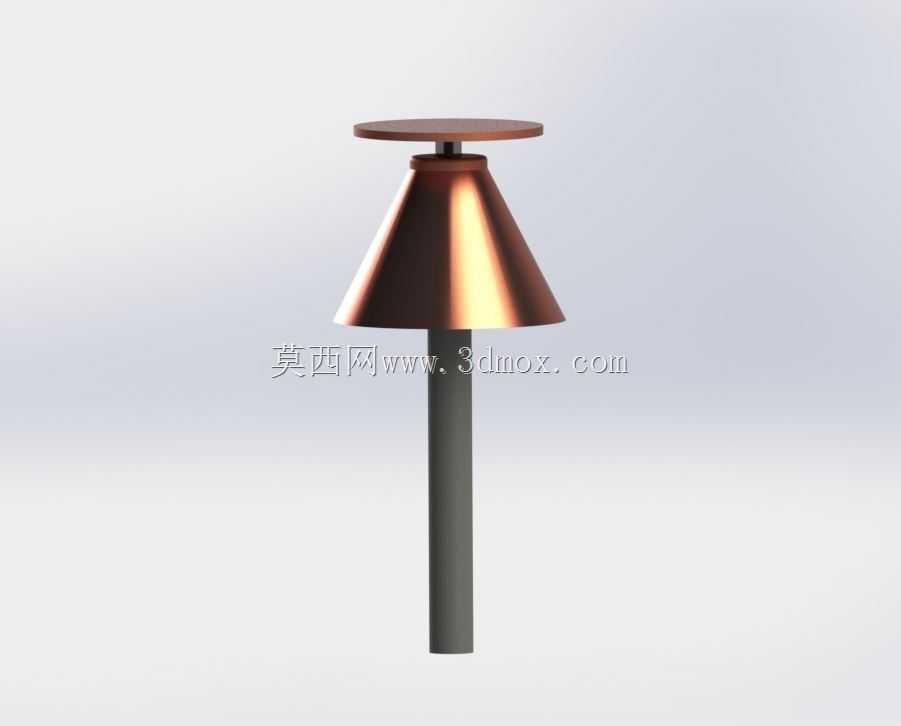

　　这款盘锥天线的结构设计围绕2.4GHzISM频段的全向信号收发需求展开，可覆盖蓝牙、WiFi、Zigbee等主流短距无线通信场景，也可适配FPV无人机的图传信号接收链路，在室内无线覆盖、户外临时通讯节点搭建、小型无人机地面站配套等场景下都能稳定工作。从结构匹配逻辑来看，设计时优先适配LMR-200低损耗同轴电缆的安装尺寸，对应电缆外径约5mm、内芯直径约1mm，同时预留了兼容更小规格同轴电缆的安装余量，无需额外修改馈电结构即可适配不同线径的馈线，降低现场安装的适配成本。辐射体部分的尺寸推导遵循盘锥天线的经典设计逻辑，顶部圆盘直径取对应中心频率1/4波长的0.7倍，这个比例是经过多轮仿真验证的折中值，

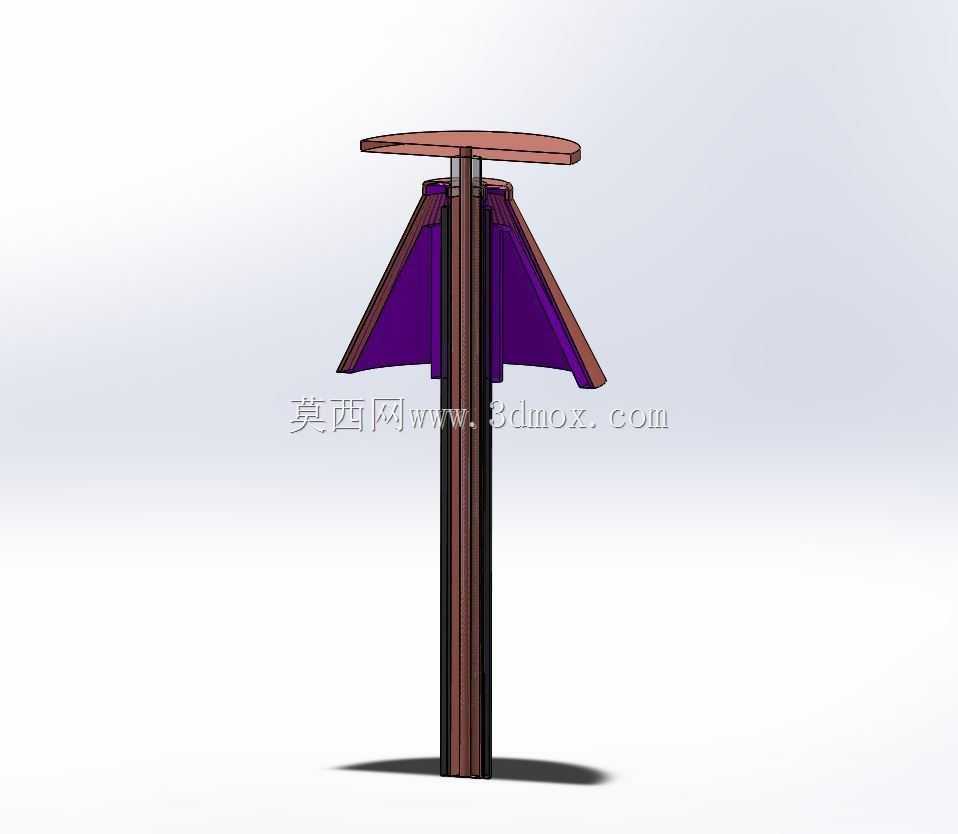

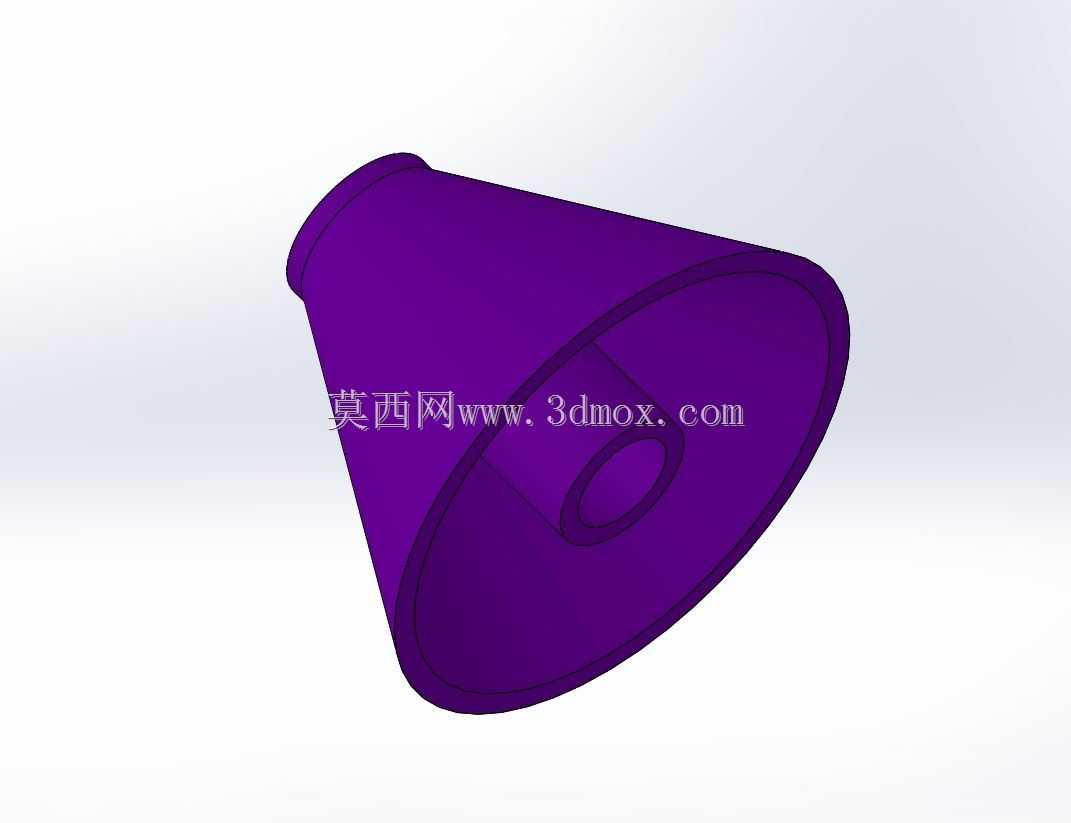

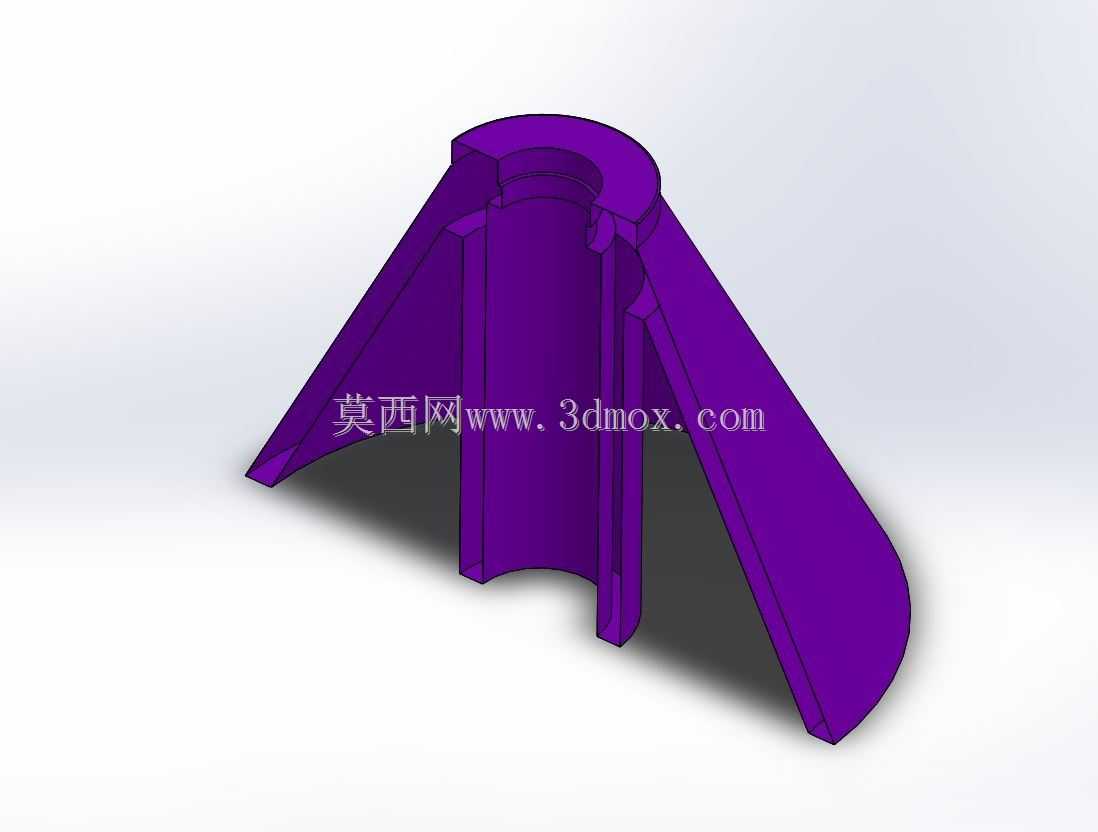

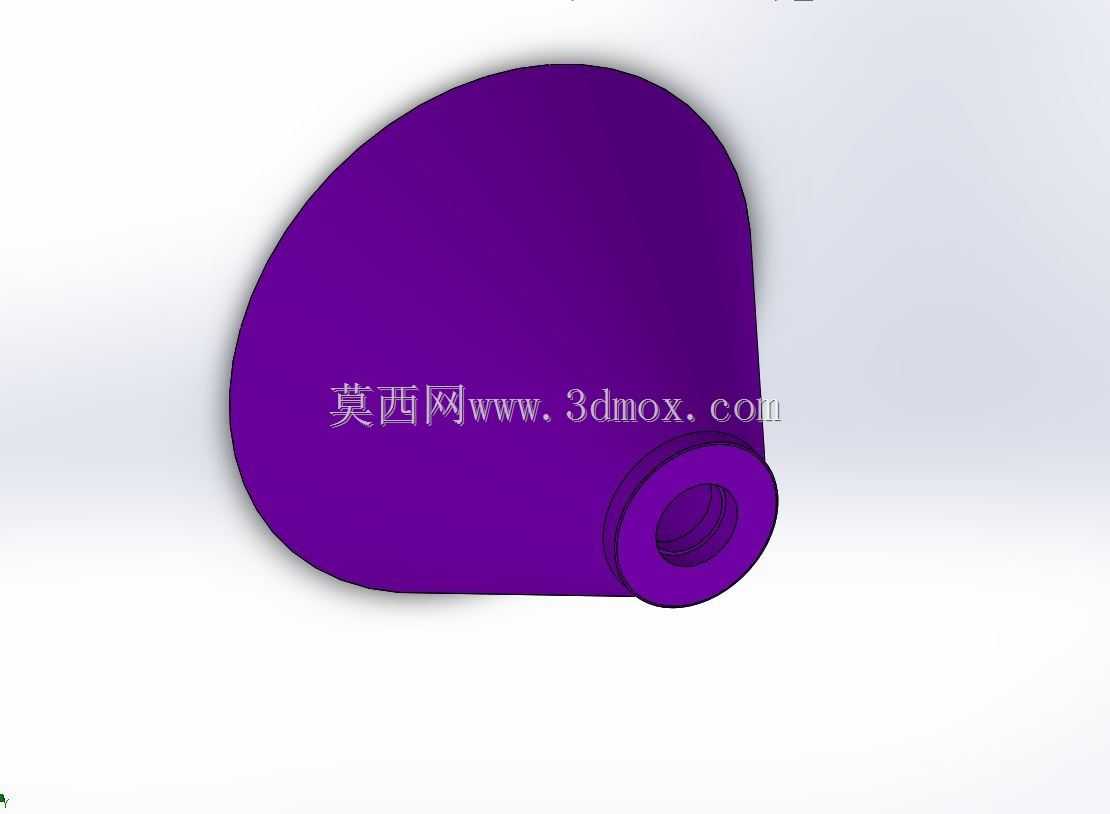

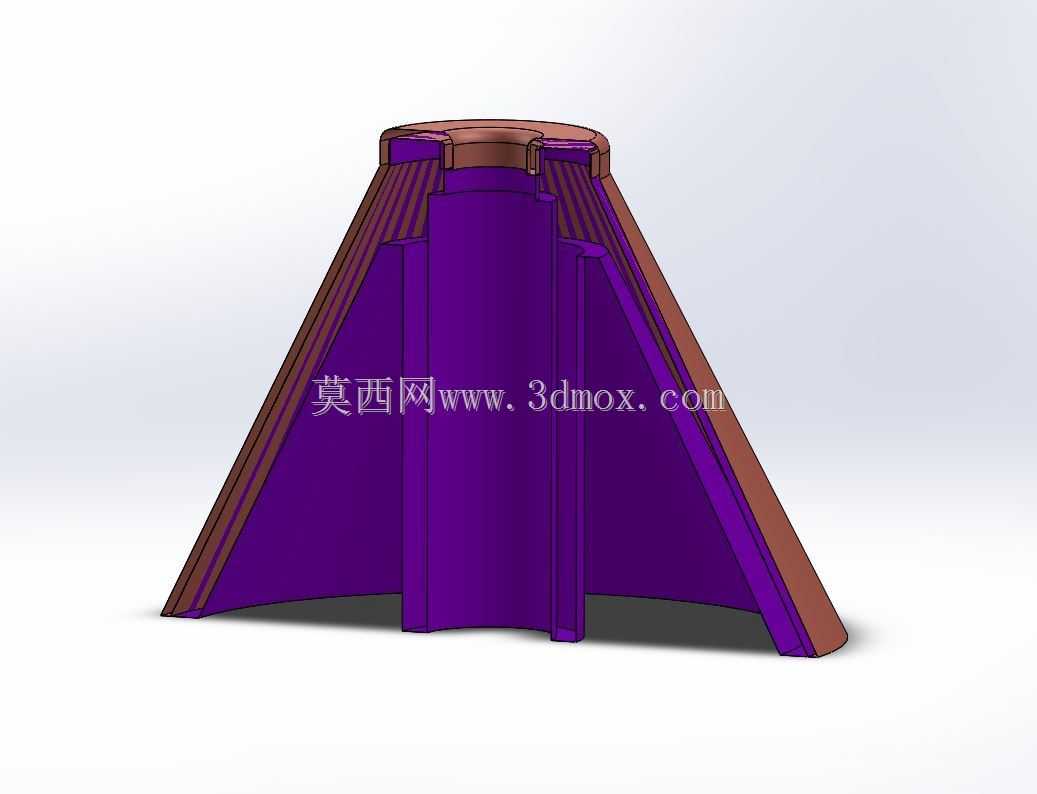

　　既可以保证全向辐射方向图的不圆度控制在合理范围，也能避免圆盘尺寸过大带来的风阻增加、安装空间占用过大的问题。锥体部分采用空心薄壁结构，选材时只要铜材厚度大于2.4GHz频率下的铜材表皮深度即可满足导电要求，相比实心铜锥结构能大幅降低整体重量，也可根据加工条件选用PCB板材制作辐射体，只是PCB方案的材料成本略高于铜片冲压方案，适合小批量快速打样场景。在锥体顶部与馈电内芯衔接的位置，专门设计了扁平圆盘结构，这个结构与顶部辐射圆盘之间会形成天然的盘片电容，是天线调谐回路的核心组成部分，设计时可通过调整上下盘片的间距来微调谐振频率：间距减小会使电容值升高，对应谐振频率向低频偏移，间距增大则电容值降低，谐振频率向高频偏移。

　　从给出的尺寸参数来看，锥体顶部半径约2.2mm，开口处半径约13.5mm，当上下盘片间距为2.4mm时，对应电容值约0.05pF，间距调整为1.0mm时电容值约0.12pF，需要注意的是这个电容计算值未包含结构件之间的杂散电容效应，实际调试时需要配合频谱分析仪或网络分析仪在工作台上完成最终调谐，才能保证驻波比满足使用要求。安装边界方面，天线整体为同轴直连结构，馈线从锥体尾部直接引出，无需额外的固定支架即可直接安装在设备外壳或通讯杆上，锥体的喇叭形开口朝向信号覆盖方向即可，整体结构无活动部件，抗振动性能优异，适合户外移动场景下的长期使用。
