泰科UWB超宽带天线模块结构设计

　　在短距离高精度无线定位、室内人员资产追踪、工业物联网数据传输这类场景里，超宽带天线模块的选型直接决定了整套无线系统的信号覆盖稳定性与定位精度表现，泰科这款UWB天线模块的结构设计，刚好适配了多数紧凑型通讯设备的内置集成需求。从实际设备集成的角度看，这类天线模块常被嵌入到工业AGV小车的车体控制单元、仓储定位标签、智能门禁感知终端、井下人员定位穿戴设备内部，不需要额外占用设备外部的安装空间，就能实现厘米级的测距与信号传输功能。

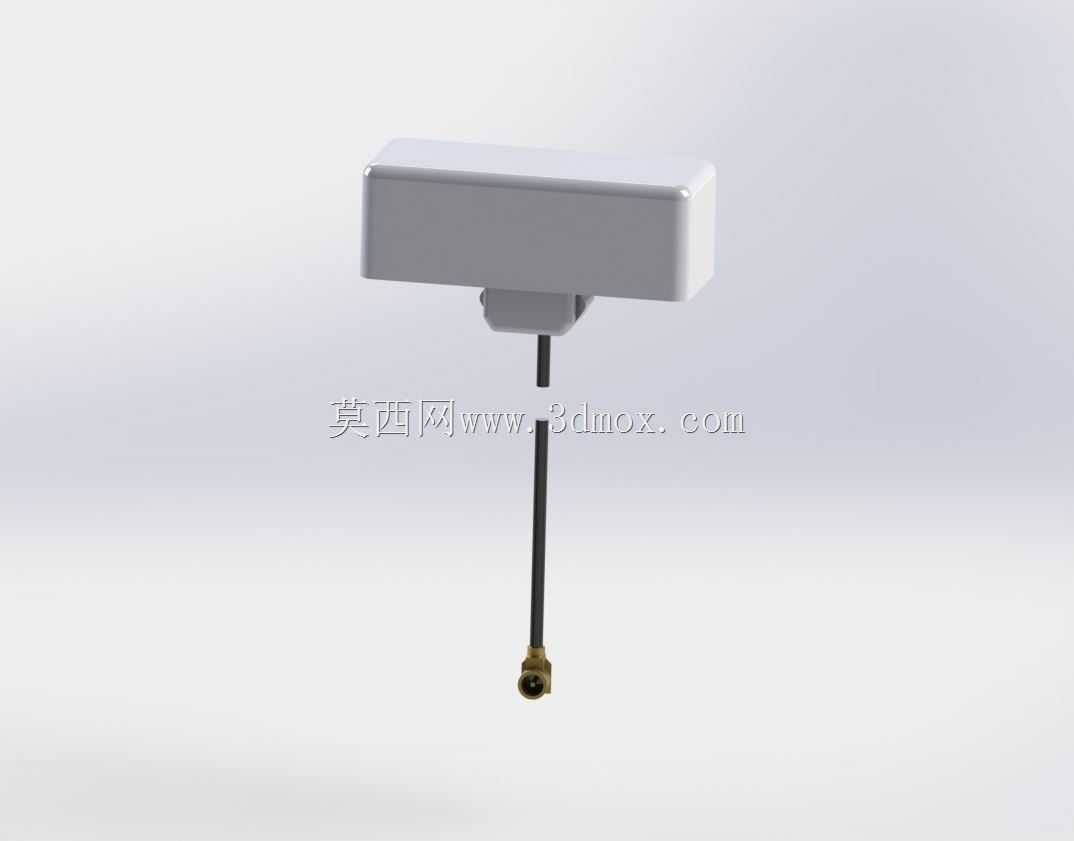

　　这款模块的主体采用矩形塑封壳体设计，壳体边缘做了小圆弧过渡处理，没有尖锐的棱角，在设备内部装配时不会刮伤周边的线束或者PCB板上的贴片元件，壳体本身采用耐温工程塑料注塑成型，能够适配常规SMT回流焊的温度区间，也能抵御设备长期运行产生的积热影响，不会出现壳体形变或者材质老化脆裂的问题。模块下方引出的同轴线缆采用低损耗射频线缆，线缆外层做了屏蔽编织层处理，能够避免设备内部开关电源、高速信号走线带来的电磁干扰，保证射频信号传输过程中的衰减控制在合理范围内，线缆末端的U.FL型IPEX接头是行业通用的微型射频连接器，能够直接适配市面上绝大多数通讯主板上的U.FL座子，不需要额外做转接线缆的定制。

　　做结构设计集成的时候，首先要注意模块主体的安装边界，壳体的平整面需要朝向设备外壳无金属遮挡的方向，不能被金属结构件完全包裹，否则会大幅衰减UWB信号的传输强度，安装时可以采用背胶粘贴或者微型塑料卡扣固定的方式，不需要在模块壳体上额外打孔，避免破坏内部的天线振子结构。引出的同轴线缆走线时要避开设备内部的高压走线、电机驱动线这类强干扰源，线缆的弯曲半径不能小于线缆直径的5倍，过度弯折会导致线缆内部的芯线断裂或者屏蔽层破损，直接影响信号传输质量，末端接头插接时要对准座子的导向槽垂直按压，听到卡扣卡合的声响后再轻轻拉扯确认连接牢固，避免虚接导致的信号断续问题。

　　从连接器兼容性来看，这款模块除了适配标准U.FL接头外，也能通过对应的转接头适配AMC微型同轴连接器、UMC超小型同轴电缆接头、MHF微型射频接头，在做不同硬件平台适配的时候，只需要更换对应规格的转接线缆就可以完成匹配，不需要重新调整天线模块本身的安装位置，这一点在多版本硬件迭代的项目里能够大幅减少结构改型的工作量。需要注意的是，更换不同类型接头的时候，要确认转接线缆的阻抗与天线模块的阻抗保持一致，避免阻抗不匹配导致的信号回波损耗过大，影响天线的实际辐射效率。

　　在实际装配验证阶段，要重点检查天线模块周边的净空区域，模块壳体周围3毫米范围内不要布置金属元件、电池、屏蔽罩这类会影响天线辐射场型的部件，否则会导致天线的谐振频率偏移，实际工作带宽变窄，有效传输距离缩短。如果设备内部空间实在紧张，必须调整模块安装角度的话，要提前测试不同安装角度下的信号强度与定位精度，找到信号表现最优的安装姿态再固定，不要强行挤压模块或者弯折线缆来适配狭小空间，长期的应力作用会导致线缆根部断裂，缩短模块的实际使用寿命。

　　这款模块的整体结构设计偏向紧凑型集成方向，没有多余的冗余结构，所有的结构细节都是围绕内置集成的便捷性与信号传输稳定性设计的，对于做无线定位设备、物联网感知终端的结构工程师来说，在做三维布局的时候能够快速完成安装位的规划，不需要为天线模块预留过大的安装空间，也不需要额外设计复杂的固定结构，能够有效缩短整机的结构开发周期。
