发动机减震支座金属结构件三维设计

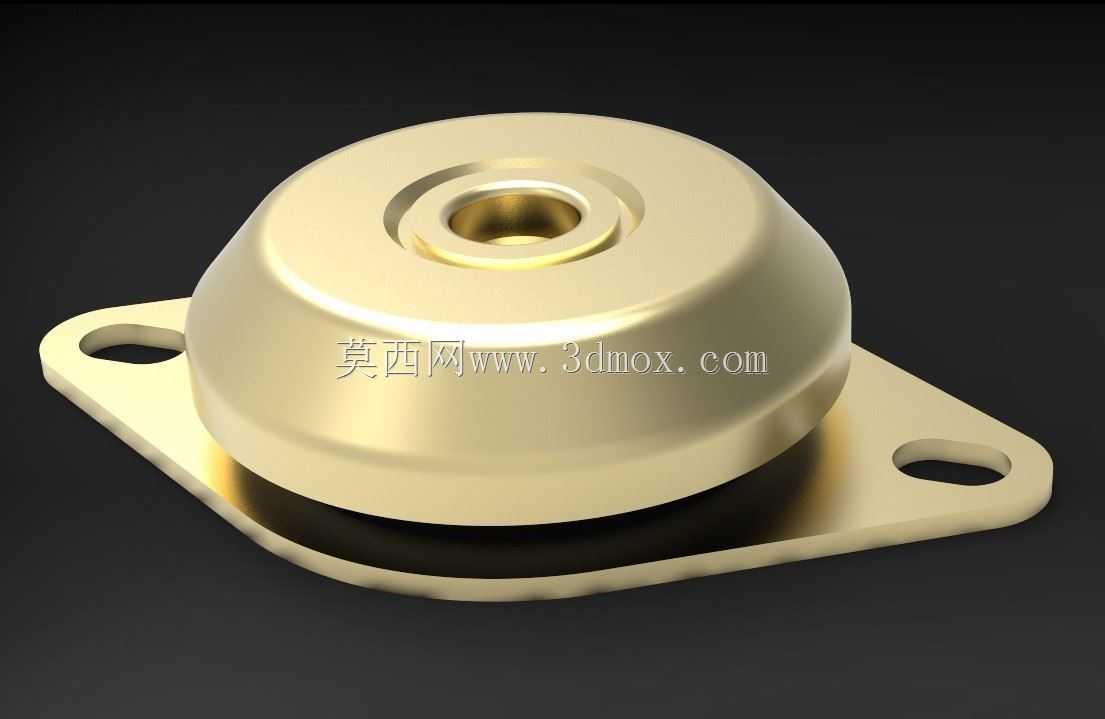

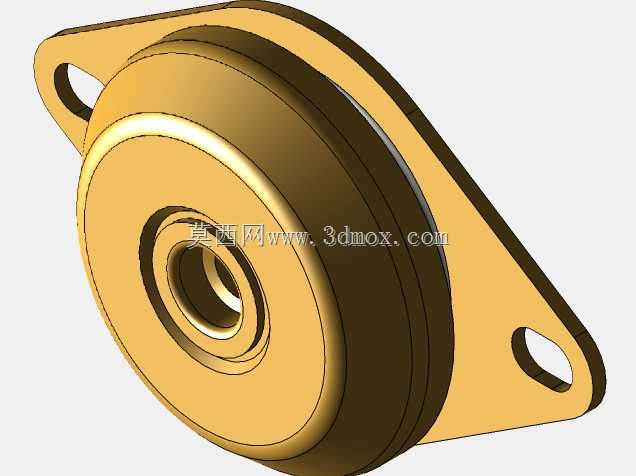

　　在动力设备配套领域，这类支座的核心作用是承接发动机本体与安装机架，阻断动力运行过程中产生的振动传递路径，避免振动传导至配套设备机架引发结构共振、紧固件松脱、周边精密元器件受振失效等问题，广泛适配固定式内燃机组、车载动力单元、小型工程机械动力舱等安装场景。从结构设计逻辑来看，该支座采用上下分体式组合结构，上部为碗状承力壳体，中心设置带沉孔的安装柱面，用于和发动机底部的安装定位螺柱配合，沉孔结构可保证连接螺栓头部完全沉入壳体内部，避免螺栓突出造成安装干涉，同时上部壳体的弧面过渡设计可均匀分散发动机传递来的垂向载荷，避免应力集中在壳体与底座的连接位置。下部为菱形法兰安装底座，两个对角设置的长圆形安装孔可适配一定范围内的安装孔位偏差，

　　降低机架加工时的孔位精度要求，现场安装时可根据实际对位情况微调支座位置，无需重新扩孔加工，长圆孔的长度方向沿支座中心对称布置，保证微调过程中支座受力中心始终与发动机安装点对齐。上下壳体之间夹装的弹性阻尼层是实现隔振功能的核心部件，金属壳体仅承担载荷传导与结构限位作用，阻尼层通过自身的弹性形变吸收发动机运行时产生的高频振动能量，同时可缓冲设备启动、停机瞬间的冲击载荷，避免刚性连接状态下冲击载荷直接作用于机架连接焊缝。在外形尺寸与安装边界的设计考量上，上部承力壳体的外径尺寸匹配常见小排量发动机底部安装座的接触面积，保证连接面的压应力处于合理区间，不会因接触面积过小造成壳体局部压溃；底座法兰的厚度经过载荷校核，

　　在承受发动机全重叠加运行动载荷的工况下，法兰平面的变形量控制在弹性范围内，不会因长期受力出现安装面翘曲导致连接松动。整体结构的总高度控制在紧凑区间，适配动力舱内部有限的安装空间，不会因支座高度过高造成发动机安装后整体重心上抬，影响设备运行稳定性。设计过程中针对安装边界做了多重适配，底座法兰的两个安装孔中心距符合通用动力机架的安装孔位规范，可直接替换同规格的传统刚性支座，无需对原有安装机架做二次改造；上部中心安装孔的螺纹规格适配主流发动机的底部安装螺柱，连接时可直接采用标准紧固件完成装配。从受力路径设计来看，发动机的垂向载荷通过中心安装柱传递到上部壳体，再均匀分散到整个阻尼层接触面，经阻尼层缓冲后传递到底部法兰，

　　最终通过两个安装点将载荷传导至机架，整个传力路径无突变截面，各部位的应力分布均匀，可满足长期交变载荷下的使用寿命要求。针对使用场景中的防护需求，上部碗状壳体的外翻边结构可阻挡运行过程中滴落的油污、水渍直接接触阻尼层，避免阻尼层长期接触油污出现材质老化、弹性下降的问题，延长支座的整体更换周期；壳体表面的金属镀层处理可适应动力舱内的高温、油污环境，避免长期使用出现锈蚀卡滞，后期维护拆卸时不会因锈蚀导致连接部位无法拆分。
