滚轮式凸轮传动从动件结构设计

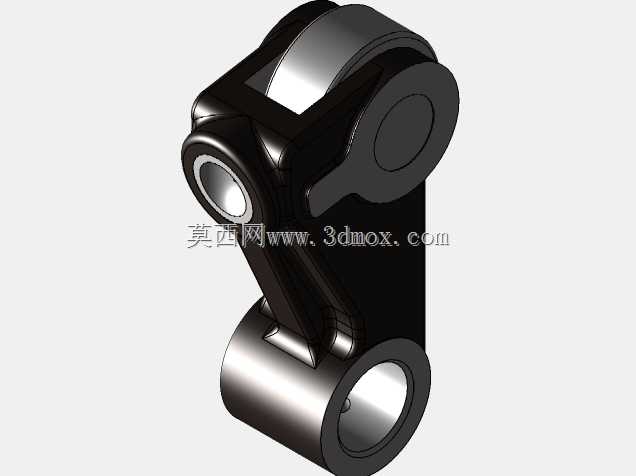

　　在自动化生产线的凸轮分度机构、内燃机配气系统、包装设备的间歇送进工位里，这类带滚轮的凸轮从动件是把凸轮的回转轮廓运动转化为指定规律往复动作的核心执行零件，区别于平底从动件、尖顶从动件的结构形式，滚轮式的设计从根源上降低了接触副的滑动摩擦占比，能在中高速传动工况下长期保持接触精度，减少轮廓面的磨损量。从实际装配边界来看，零件一端的通孔是铰接安装基准，加工时需要保证孔的圆柱度与端面垂直度，装配后通过销轴固定在摆臂或者往复滑台的支座上，工作过程中绕该孔的轴线做定角度摆动，另一端的滚轮通过销轴内嵌在叉形支架内，滚轮外圆面始终与凸轮轮廓保持贴合，凸轮转动时轮廓的升程、回程段推动滚轮，带动整个从动件绕安装孔摆动，

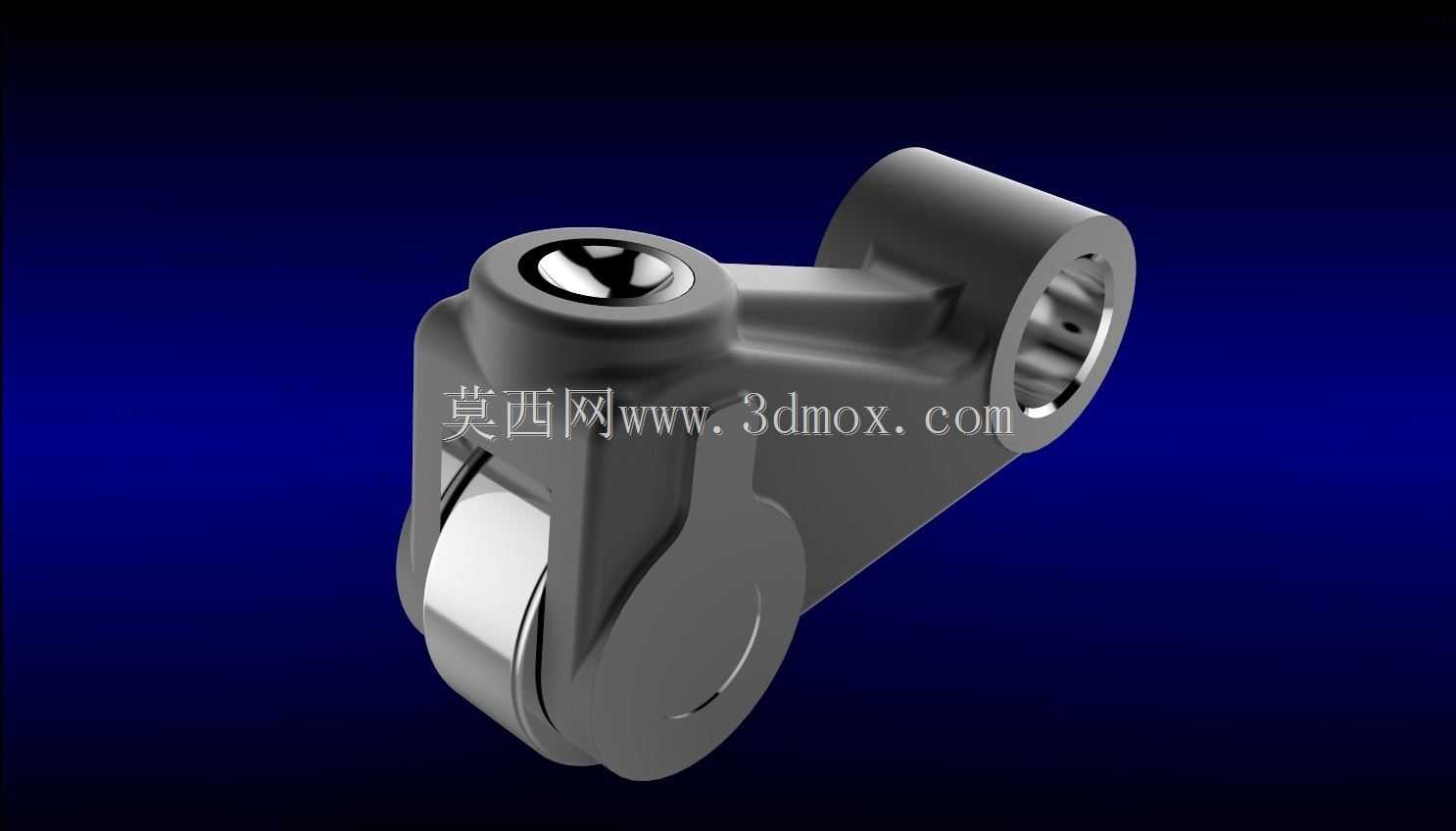

　　进而驱动末端连接的工位执行件完成预设的动作循环。设计过程中首先要匹配对应凸轮的基圆直径与轮廓升程量，确定从动件的摆角范围，避免摆动到极限位置时出现结构干涉，滚轮的直径选择需要兼顾凸轮轮廓的最小曲率半径，防止运动过程中出现运动失真，同时滚轮内部通常集成滚针轴承来降低自身转动阻力，保证接触过程中滚轮能顺畅转动，把滑动摩擦转化为滚动摩擦。零件的主体臂长需要根据安装空间的跨距确定，既要保证足够的结构刚度，避免高速摆动时出现弹性形变导致运动精度偏差，又要控制整体重量，减少往复摆动过程中的惯性冲击，臂身的过渡位置全部采用圆角衔接，避免应力集中，在长期交变载荷作用下出现疲劳断裂的问题。顶部的球窝结构是用来连接复位弹簧或者推杆的接口，

　　当凸轮转动到回程段时，复位机构通过这个球窝施加拉力，保证滚轮始终压紧在凸轮轮廓面上，不会因为惯性出现脱离，导致运动规律错乱。实际应用中这类从动件常见于自动化装配设备的凸轮分割器配套机构、印刷设备的进纸传动单元、纺织机械的导纱摆臂机构，不同工况下会调整主体的材质与热处理工艺，中低速轻载工况可以采用优质碳素结构钢模锻成型后做表面氧化处理，重载高速工况则会选用合金结构钢，接触受力面做高频淬火提升硬度，延长零件的使用寿命。安装调试时需要先保证安装孔的销轴与凸轮轴线的平行度，否则会导致滚轮与凸轮轮廓出现偏磨，接触应力集中在滚轮边缘，短时间内就会出现点蚀损坏，同时要调整复位弹簧的预紧力，预紧力过小会导致高速时滚轮跳脱轮廓，

　　预紧力过大会加剧接触副的磨损，增加驱动电机的负载。从结构细节来看，叉形支架的开口宽度需要和滚轮厚度匹配，保留合理的侧向间隙，避免滚轮转动时出现卡滞，同时销轴的固定方式要可靠，采用卡簧或者锁紧螺钉防止工作过程中销轴窜动脱落，臂身的减重槽设计在非受力区域，在不降低结构强度的前提下减少整体质量，降低摆动过程的惯性力矩，让机构的启停动作更平稳。这类零件的建模过程需要重点关注各个铰接孔的同轴度、滚轮安装位的对称度，以及臂身轮廓的过渡合理性，装配验证时要模拟整个摆角范围内的运动轨迹，确认和周边的固定支座、凸轮护罩等相邻零件没有运动干涉，同时要核算接触应力，保证在最大升程位置的接触压强在材料允许的范围内，避免长期运行出现压溃变形。
