异形密封垫片结构设计三维数模

　　这类异形密封垫片多应用在多腔体集成的流体通路接合面，常见于内燃机缸体附属腔室、液压阀组集成块、多通路气动分配单元的平面密封场景，核心作用是填补接合面的微观加工不平度，阻断不同腔室间的介质串流，同时阻挡外界粉尘、水汽进入设备内部。从实际使用场景来看，这类垫片的工作环境往往伴随一定的介质压力波动，部分工况下还会接触润滑油、燃油或者压缩空气，因此结构设计上首先要匹配接合面的所有通路轮廓，不能出现孔位错位遮挡通路的情况，同时要保证密封筋的位置完全贴合接合面的密封带区域。

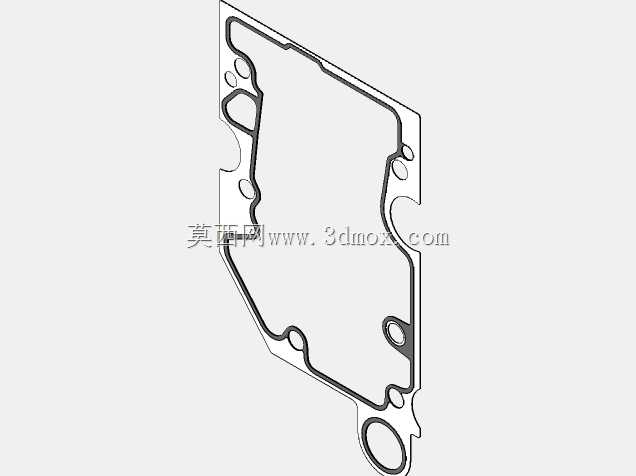

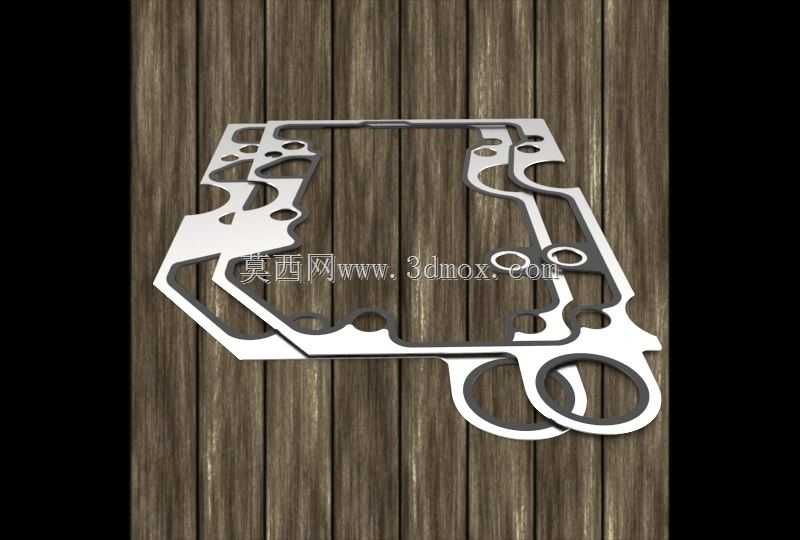

　　设计这类垫片的时候，首先要锚定安装边界的所有定位特征，图中垫片上的多个大小不一的圆孔，一部分是螺栓过孔，用于安装时穿过紧固件将垫片压紧在两个接合面之间，另一部分是介质通路孔，需要完全对齐两侧零件的流道开口，不能出现缩径或者偏斜，否则会造成介质流动阻力增大，甚至出现密封失效泄漏的问题。整体外轮廓的异形结构是完全匹配接合面的外形边界，既不会超出零件边缘造成安装干涉，也不会因为轮廓过小导致密封带覆盖不全。

　　从结构特性来看，这类薄型垫片的厚度通常根据密封压力、接合面平面度来选定，平面度较好的机加工接合面可以选用更薄的垫片，密封压紧力分布更均匀；如果是冲压成型的接合面，平面度公差较大，就需要适当增加垫片厚度来补偿形位误差。垫片上的局部异形凸起和镂空结构，一方面是为了避让接合面上的凸台、定位销等结构，避免安装时出现垫件翘起的问题，另一方面是在密封压力较高的区域，通过加宽密封带宽度来提升密封比压，保证介质不会从密封面渗漏。

　　建模过程中，首先要提取接合面的所有轮廓特征，先绘制整体外边界和所有内孔的草图，严格对齐每个安装孔、通路孔的位置度公差，尤其是相邻两个通路孔之间的密封带宽度，必须保证足够的实体材料宽度，避免压紧后材料被压溃或者出现介质击穿的问题。对于轮廓上的圆弧过渡区域，要保证曲率和接合面的安装槽或者凸台曲率完全匹配，避免出现局部间隙。完成草图后按照选定的垫片厚度做拉伸即可，不需要额外的复杂特征，因为这类垫片本身就是薄型平板类密封件，所有的密封性能都来自于轮廓精度和安装时的压紧力均匀性。

　　实际选型使用的时候，要注意这类垫片的安装预紧力需要按照对角线顺序逐步拧紧螺栓，避免单侧压紧力过大导致垫片移位或者变形，同时要保证接合面在安装前清理干净，没有残留的旧垫片胶屑、毛刺或者杂物，否则会造成局部密封失效。如果是用于有温度波动的工况，还要考虑垫片材料的热膨胀系数和接合面零件的热膨胀系数匹配，避免温度变化时垫片出现收缩或者过度膨胀，影响密封寿命。这类异形垫片相比标准圆形、矩形垫片，不需要额外裁剪就能直接适配特定的集成接合面，安装效率更高，密封一致性更好，在批量设备装配中能有效降低密封失效的故障率，减少后期运维的泄漏排查成本。
