穿板式软管快插金属连接接头结构

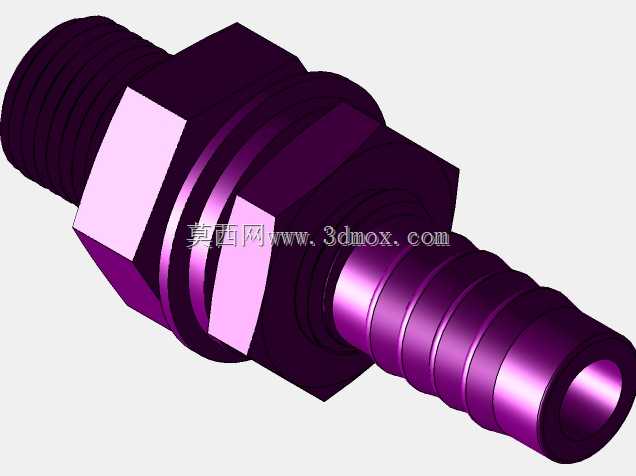

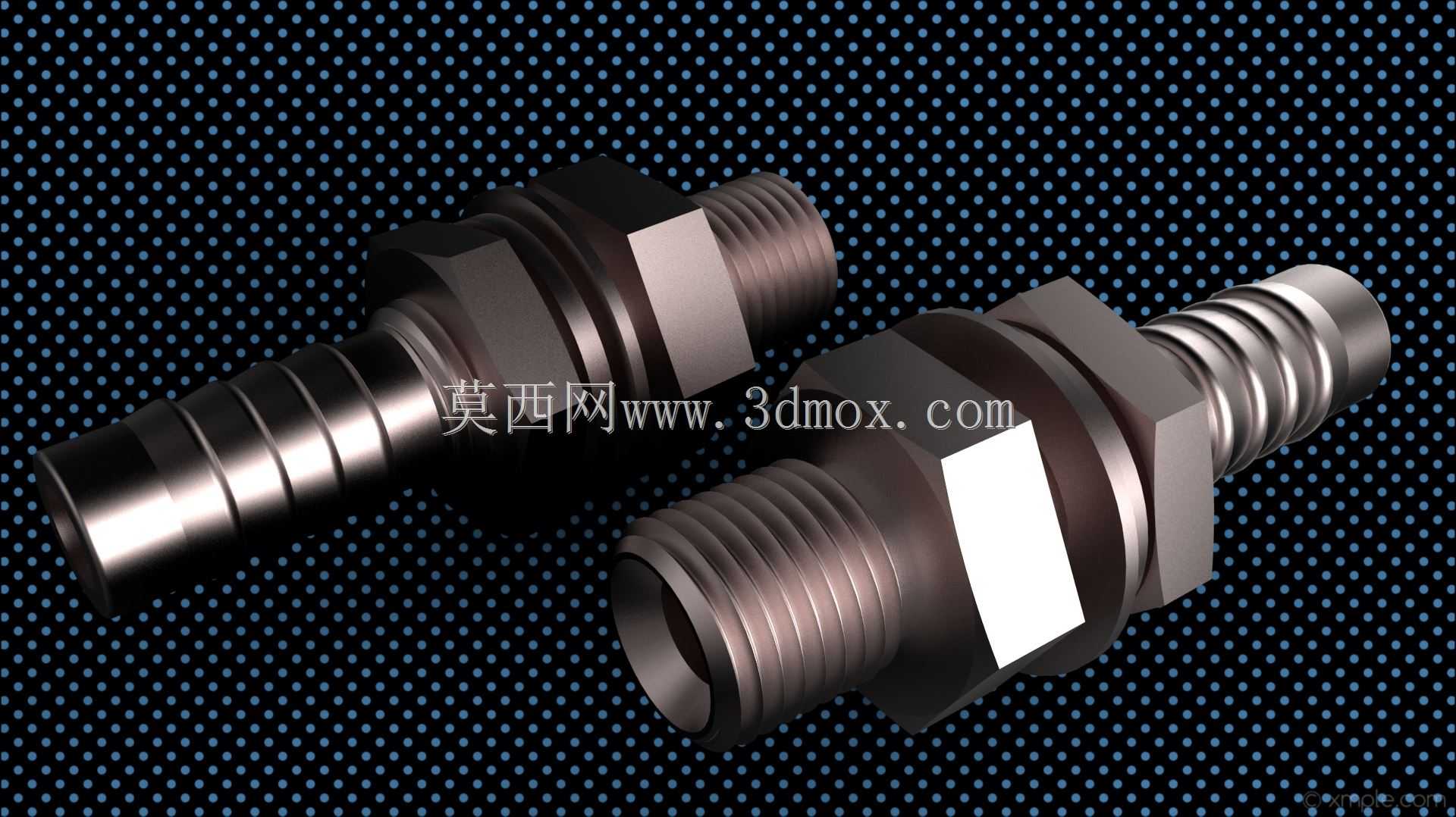

　　在气动控制回路、低压流体输送管路、小型液压辅助系统的布设过程中，经常会遇到管路需要穿过设备钣金面板、机柜壁板、防护隔板完成两侧连通的场景，这类场景下如果直接采用普通直通过渡接头，一方面无法在面板位置形成可靠的轴向定位，设备运行过程中管路受拉扯、振动时容易出现接头移位，甚至带动管路与面板开孔边缘发生摩擦，长期磨损会导致软管表层破损引发泄漏；另一方面普通接头安装后与面板之间存在间隙，无法实现面板两侧的空间分隔，对于有防尘、防异物落入要求的机柜类设备，间隙位置会成为防护薄弱点。这款穿板式软管连接结构就是针对这类跨面板管路连接需求设计的专用连接件。从结构设计逻辑来看，整个接头采用金属一体切削加工成型，主体分为三个功能段：一端是外螺纹连接段，

　　用于对接面板外侧的硬管管路、阀组接口或者其他带内螺纹的管路元件，螺纹段根部设计有六角拧动台，方便安装时用扳手施加扭矩，避免拧紧过程中接头整体跟转；中间段是定位锁紧结构，包含两个贴合面与配套的锁紧螺母，安装时将接头从面板一侧穿入预先开好的安装孔，调整好插入深度后从面板另一侧旋紧锁紧螺母，就能让两个贴合面分别压紧面板的正反表面，实现接头在面板上的完全固定，不会因为管路的轴向拉扯出现窜动，同时贴合面与面板接触的位置可以根据使用需求加装密封垫片，满足隔尘、隔液的防护要求；另一端是宝塔式软管插接段，表面设计有多道环形倒刺结构，当软管套入该段后，倒刺会嵌入软管内壁，搭配喉箍紧固之后可以实现可靠的连接密封，即使管路存在一定的工作压力，

　　也不会出现软管脱落、介质泄漏的问题。从安装边界尺寸来看，这类接头的面板开孔直径需要匹配中间定位段的外径，通常开孔公差控制在H12级别即可满足安装要求，不需要过高的加工精度；锁紧螺母的外径尺寸决定了面板上需要预留的扳手操作空间，设计面板布局时需要在接头安装位置周边留出至少两倍螺母外径的操作空间，方便安装时伸入扳手拧紧螺母，避免和周边的其他元件、加强筋产生干涉。接头的整体轴向长度需要根据被安装面板的厚度选型，确保锁紧螺母完全拧紧之后，两端的螺纹段和宝塔段都有足够的连接长度露出面板两侧，不会因为面板过厚导致螺纹啮合长度不足、软管插接深度不够的问题。在实际设备应用中，这类接头常见于气动控制柜的气源接入位置，

　　用来将外部气源管路穿过机柜壁板连接到内部的气源处理元件；也会用在小型液压设备的油箱面板上，连接油箱内外的回油管路、吸油管路；部分实验设备、流体检测设备的面板上，也会采用这类接头实现试剂管路、气路的跨面板连接。相比采用普通接头加管夹固定的方式，这种一体化穿板接头的安装步骤更少，定位精度更高，长期运行的可靠性更强，不需要额外在面板上设计管夹安装孔位，也能减少管路振动带来的接头松动风险。建模过程中需要重点关注几个结构细节：一是六角拧动台的对边尺寸需要符合标准紧固件的扳手尺寸规范，避免出现扳手无法适配的问题；二是宝塔段的倒刺角度需要控制在合理范围，角度过大会导致软管套入困难，角度过小则会降低连接的抱紧力，容易出现拔脱问题；三是中间定位段与锁紧螺母的配合螺纹需要采用标准公制细牙螺纹，细牙螺纹的锁紧力更强，抗振动防松效果更好，适合设备长期运行的工况；另外接头的所有边角位置都做了小倒角处理，去除加工毛刺，避免安装过程中划伤操作人员，也防止套入软管时割破软管内壁影响密封性能。在不同的应用场景下，接头的材质可以根据输送介质的特性选择，输送普通压缩空气、常温清水可以采用常规黄铜材质，成本低且加工性能好；输送腐蚀性介质、或者在潮湿环境下使用可以选择304不锈钢材质，提升抗腐蚀能力；对于有轻量化要求的设备，也可以采用铝合金硬质阳极氧化处理的材质，降低整体重量。
