液压动力装置配套立式储油罐结构

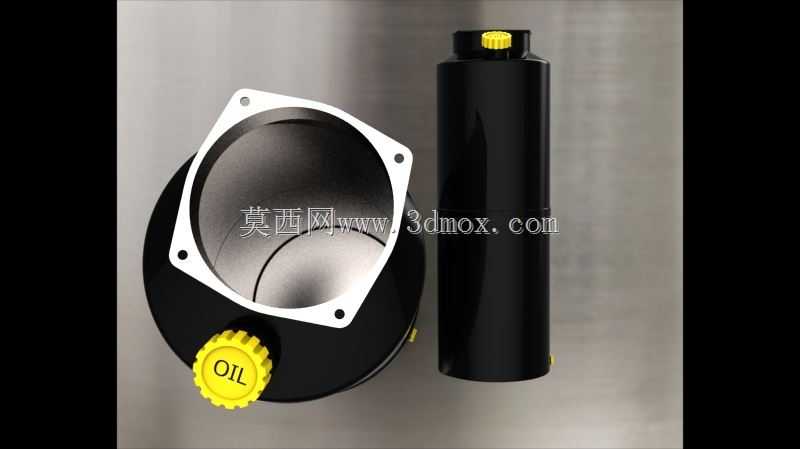

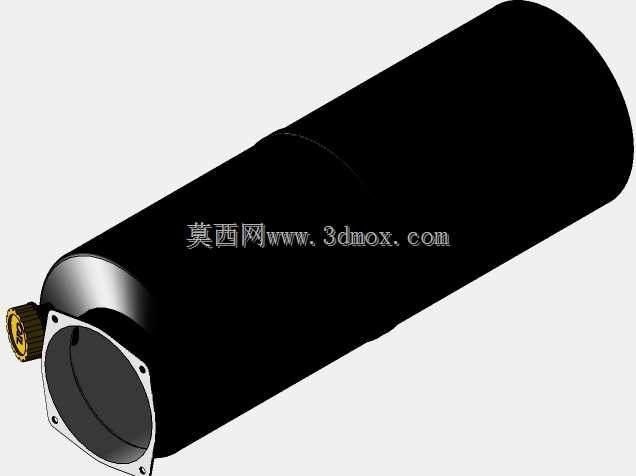

　　在液压动力单元的配套结构设计中，这类立式储油罐体是整套系统的油液承载核心，日常多配套在中小型液压站、移动式液压动力设备、小型机床液压进给系统中，承担系统工作油液的存储、散热、杂质沉淀以及空气分离的核心作用，区别于大型开式焊接油箱，这类紧凑结构的罐体更适配安装空间局促、对设备整体重量有严格限制的应用场景。从结构设计逻辑来看，罐体主体采用圆柱形立式布局，相比同容积的方形焊接油箱，圆柱结构的侧壁受力更均匀，在承受油液静压力时不需要额外增加过多加强筋结构，能有效降低整体自重，同时圆柱外形在批量生产时更适合采用旋压、拉伸工艺成型，生产一致性更好，焊缝数量更少，能大幅降低长期使用过程中焊缝渗漏的概率。罐体顶部设置的带防滑齿纹的注油盖，

　　盖体边缘做了滚花处理，即使操作人员手上沾有液压油也能顺利拧开，注油口内部预留了空气滤清器的安装位，可直接配套标准规格的空气滤芯，避免外界粉尘、杂质随着油液加注或者油箱内液面变化进入系统内部，注油盖侧面的黄色标识块做了醒目的OIL字样标注，能在设备维护时快速识别注油点位，避免误加其他介质。罐体侧面的安装法兰采用菱形法兰结构，四个安装孔位做了沉孔处理，安装时螺栓头可以完全沉入沉孔内，不会突出法兰表面，既可以让法兰面与安装基座完全贴合保证密封性能，也能避免螺栓突出刮碰周边的管路或者线路，法兰与罐体的连接位置做了圆弧过渡处理，能有效降低应力集中，避免设备运行过程中振动导致的连接部位开裂。从安装边界来看，

　　这类罐体的径向尺寸控制在适配常规液压站安装面板的预留开孔范围内，安装时可以直接从面板上方穿入，通过菱形法兰直接固定在面板上，不需要额外设计安装支架，罐体下部的油液接口位置预留了标准管螺纹的连接位，可直接对接吸油管路、回油管路以及排污管路，接口位置距离罐体底部预留了足够的沉渣空间，能让油液中的金属碎屑、杂质沉淀在罐体底部，不会被吸入液压泵造成元件磨损。在实际选型匹配时，这类罐体的容积设计需要匹配液压泵的额定流量，通常按照泵每分钟流量的3-5倍来选取对应容积的罐体，保证系统回油能在罐体内有足够的停留时间析出空气、沉淀杂质，同时罐体的高度设计需要考虑液压泵的吸油高度，避免吸油口距离液面过高造成吸空、气蚀等问题，影响液压泵的使用寿命。

　　罐体表面采用黑色哑光喷塑处理，相比普通喷漆层，喷塑层的耐油腐蚀性能更好，长期接触液压油也不会出现起皮、脱落的问题，同时哑光表面不容易残留指纹、油污，日常维护清理更方便。在三维建模过程中，这类罐体的结构需要重点关注法兰安装孔的位置度、注油口的螺纹规格、罐体底部的排污口位置，同时要预留出管路安装的操作空间，避免安装时工具无法操作，还要考虑罐体与周边液压阀组、电机、泵体的安全距离，避免运行过程中振动产生干涉。这类结构的罐体相比传统焊接油箱，整体的密封性能更可靠，因为主体结构无拼接焊缝，仅在法兰连接位置、注油口位置有少量焊缝，出厂时更容易做气密性检测，能有效降低液压系统的渗漏风险，同时紧凑的外形也让整套液压动力单元的整体布局更规整，在小型自动化设备、移动式液压机具、工程车辆的辅助液压系统中都有广泛的应用场景。
