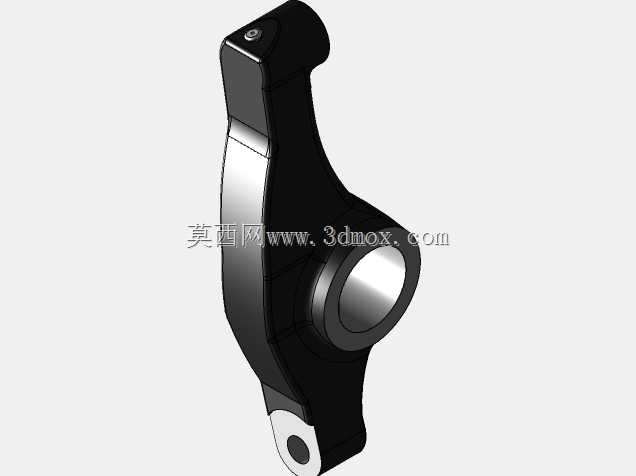

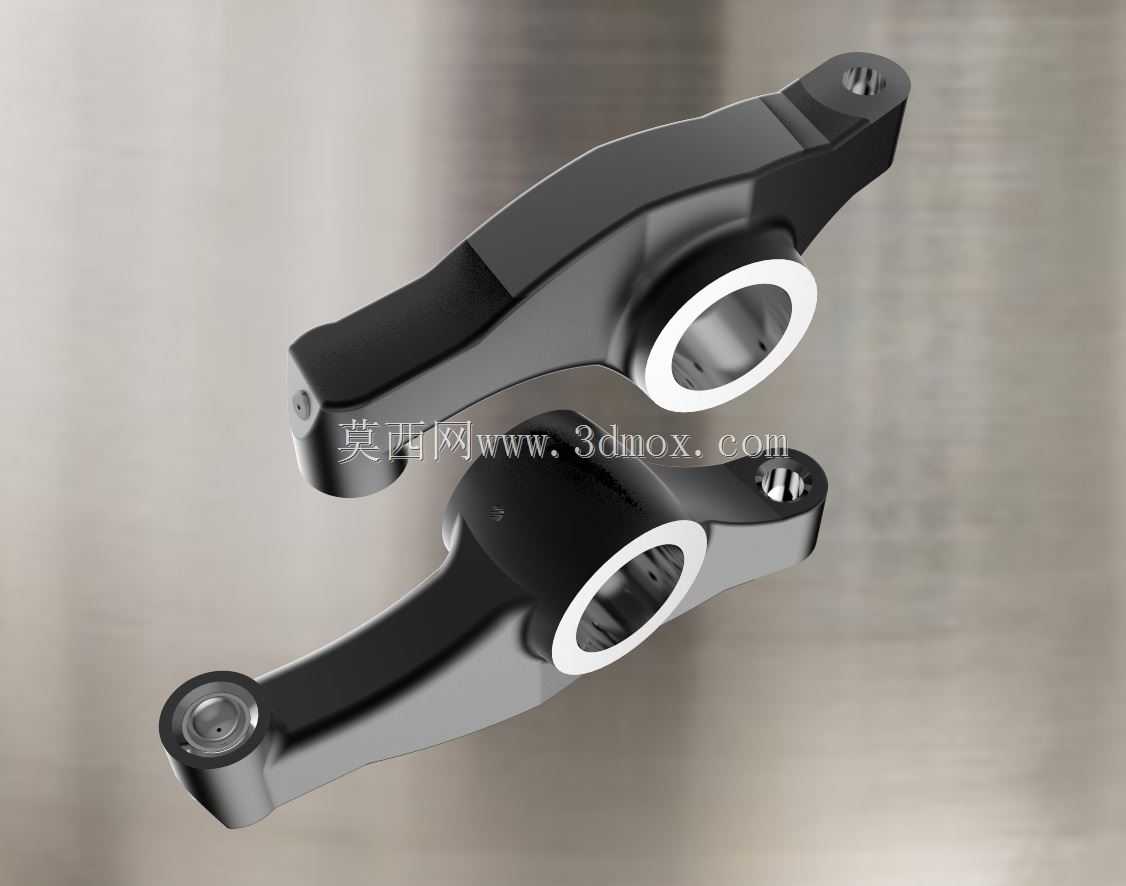

机械传动用摇臂连杆结构三维数模

　　这类摇杆构件属于机械传动系统里的典型摆动执行件，日常在各类需要往复摆动传递动力、转换运动轨迹的设备中都能见到它的身影，从中小型内燃机的气门驱动机构，到轻工设备的间歇送料单元，再到工程机械的操纵联动机构，都需要依靠这类构件完成旋转运动到摆动动作的转换，或是把直线执行件的推力转化为指定角度的摆角输出。从结构设计来看，这个摇杆采用了双安装端加中间回转枢轴的经典布局，中间的大孔径衬套安装位是整个构件的回转基准，设计时需要严格控制这个孔的圆柱度与端面垂直度，否则构件摆动时会出现卡滞、偏磨的问题，直接影响整套传动机构的动作精度与使用寿命。两端的铰接位分别对应动力输入端与执行输出端，其中一端的铰接孔用于连接驱动件，比如凸轮随动机构、

　　推杆或是液压油缸的活塞杆端，另一端则连接需要被驱动的执行部件，比如气门摇臂端对应气门杆，送料机构端对应料斗拨叉，操纵机构端对应拉杆锁止件。设计过程中需要重点核算两个铰接孔到中间回转枢轴的中心距比值，这个比值直接决定了整个摇杆的力臂传动比，直接影响驱动端需要输出的力值大小，以及输出端的摆角行程范围，比如在内燃机配气机构里，这个比值会直接决定气门的升程是否满足设计要求，比值偏差过大会导致气门开启不足，发动机进气排气效率下降，或是气门升程过大碰撞活塞顶引发严重机械故障。从外形结构来看，构件主体采用了变截面的加强筋布局，在枢轴位置与两端铰接位置做了局部加厚处理，中间连接段则根据受力方向做了减薄优化，

　　既保证了构件在承受交变冲击载荷时的结构强度，避免长期往复摆动出现疲劳断裂，又尽可能控制了构件自身重量，降低摆动过程中的转动惯量，减少驱动端的动力损耗，也能降低高速摆动时的机构振动。安装边界方面，中间枢轴孔需要配套对应规格的衬套或是滚动轴承，安装时要保证枢轴的固定座具备足够的刚性，避免枢轴受力变形导致摇杆摆动卡滞；两端的铰接位需要预留足够的铰接件安装空间，同时要核算摇杆在整个摆动行程范围内的外轮廓运动包络，避免摆动过程中与周边的机架、其他传动构件发生运动干涉，尤其是在多构件联动的紧凑布局设备里，运动包络的校核是三维建模阶段必须完成的步骤，要逐点验证摇杆在最大摆角、最小摆角以及中间任意位置时，与周边零件的最小安全间隙，

　　通常金属构件间的安全间隙要控制在1.5mm以上，避免加工误差、装配误差累积导致运动干涉。这类摇杆的受力工况多为交变载荷，建模时除了完成基础的结构造型，还需要结合实际受力情况做有限元应力校核，重点关注枢轴孔周边、两端铰接孔与主体连接的过渡位置的应力集中情况，在应力集中的位置做合理的圆角过渡，避免尖角导致的应力集中引发疲劳裂纹，长期运行出现构件断裂的故障。另外，两端铰接孔的位置精度也有严格要求，两个铰接孔的中心连线与中间枢轴孔的中心平行度需要控制在合理公差范围内，否则装配后会出现铰接件别劲的问题，加速铰接销轴与衬套的磨损，缩短整套机构的维护周期。在实际设备选型应用中，这类摇杆需要根据整套机构的传动行程、负载大小来匹配对应的中心距尺寸与结构强度，不能随意替换参数不符的构件，否则会出现动作行程不匹配、构件受力过载断裂等问题。建模过程中对各个配合面的尺寸公差、形位公差都要做明确标注，为后续的零件加工、装配检验提供准确的依据，比如枢轴孔与轴承的配合公差通常选用过渡配合，保证轴承安装后不会出现外圈转动的问题，两端铰接孔与销轴的配合则选用间隙配合，保证铰接转动灵活无卡滞，同时间隙不能过大避免传动过程中出现冲击异响。
