GX16面板背装式连接器法兰结构

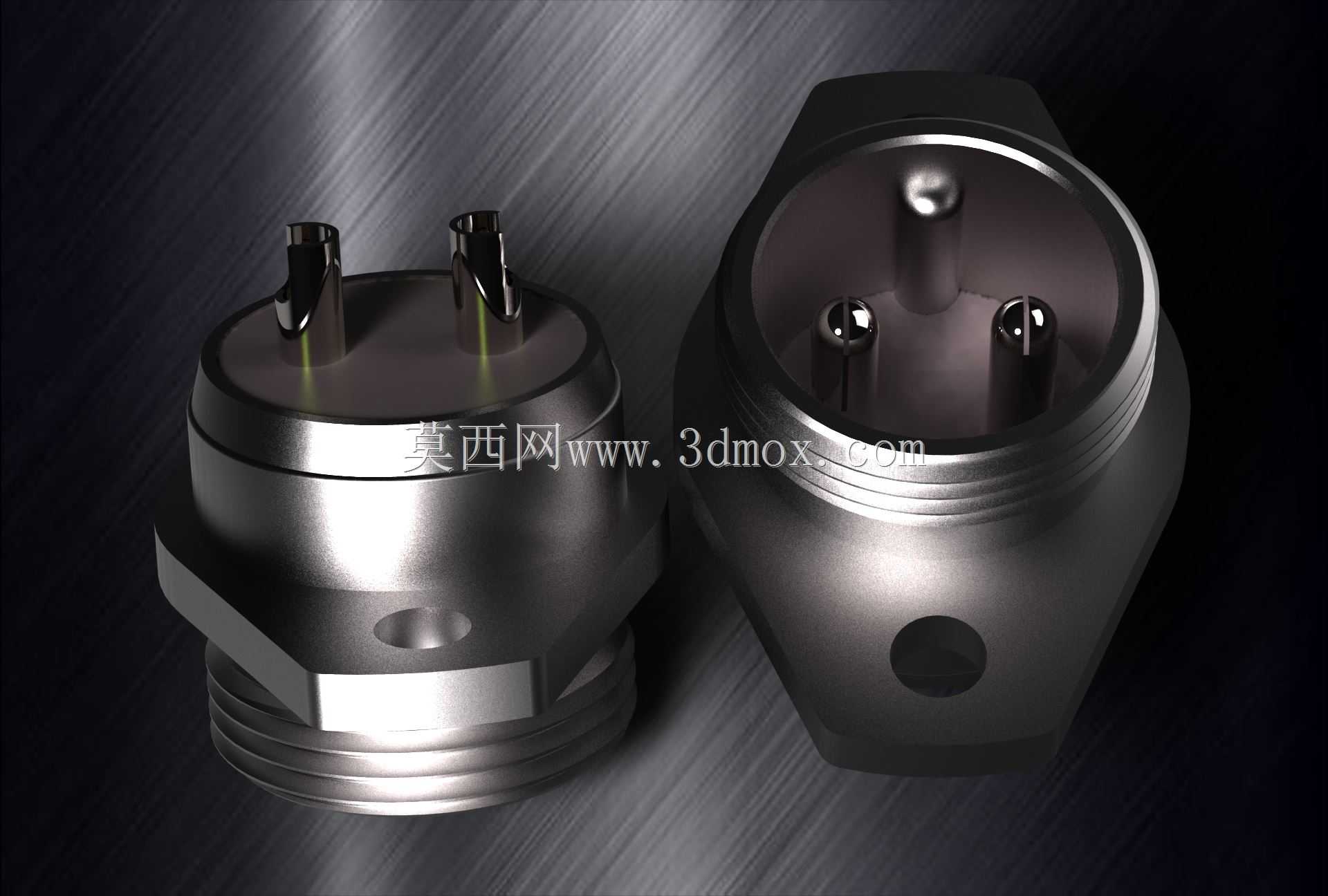

　　在工业控制、小型机电设备、测试仪器的电气布线场景里，面板安装型圆形连接器的选型一直是结构设计环节容易被忽略却直接影响整机装配效率与后期维护便利性的细节，这款GX16规格的背面安装法兰式连接器，正是针对面板前置安装空间受限、设备外侧需保持平整外观的使用需求设计的连接部件。不同于常规前装式GX16连接器需要从面板外侧插入、在面板内侧拧锁紧螺母固定的方式，这款法兰结构采用从面板背侧推入安装位的设计思路，安装时操作人员无需在设备外侧操作，所有装配动作都可在机箱、设备面板的内侧完成，尤其适合设备外侧有防护等级要求、不允许外露安装缝隙或者外侧操作空间被其他结构遮挡的场景，比如小型便携检测仪器的外壳面板、工业操作台的侧部接线位、

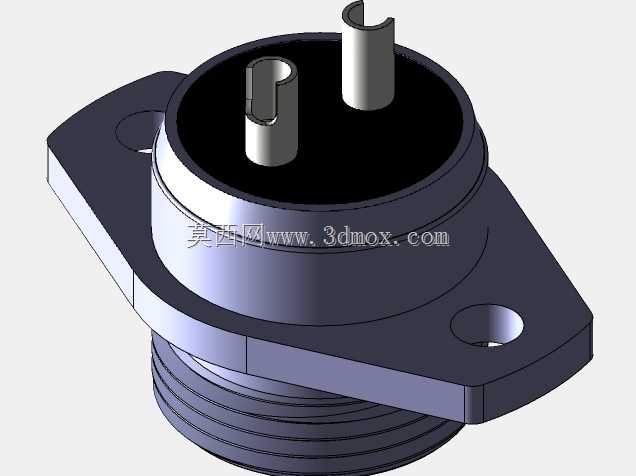

　　小型机电设备的信号引出端等位置。从结构特性来看，这款连接器法兰的主体采用金属壳体加工，插针端的接触件采用标准GX16的间距规格，可兼容同规格的公母对插接头，法兰本体上设置的两个安装定位孔，可配合M3规格的紧固件从背侧将连接器牢牢固定在面板上，法兰与面板贴合的面做了平整加工，装配时可根据防护需求加装密封垫圈，实现面板位置的防尘防溅密封。法兰下部的外螺纹结构用于和设备内部的线缆护套、波纹管或者锁紧尾夹配合，固定接入的线缆，避免线缆拉扯直接作用到插针焊接点，提升连接部位的抗拉扯性能。在设计建模过程中，这款结构重点考量了安装边界的尺寸适配：法兰的六边形主体对边尺寸匹配标准GX16连接器的安装开孔尺寸，

　　面板开孔直径控制在16mm公差范围内即可顺利装入，法兰贴合面的外径比开孔直径大2mm，形成足够的压紧面，避免安装后连接器从开孔处脱出；插针端的伸出长度严格控制，从面板外侧露出的部分仅保留对插所需的导向与接触长度，不会因为伸出过长造成外部磕碰，也不会因为伸出过短导致对插时配合不到位。实际选型使用时，需要注意这款背装结构的安装空间预留：面板内侧需要留出足够的法兰本体容纳空间，尤其是六边形法兰的对角尺寸方向不能有结构筋位或者其他元器件干涉，同时要预留出尾夹接线、线缆弯折的空间，线缆弯折半径建议不小于线缆外径的4倍，避免长期使用中线缆芯线断裂。在电气连接性能上，金属法兰壳体可实现接地连续，当连接器对接后，

　　两侧的金属壳体通过法兰与设备面板连通，可形成连续的屏蔽层，适合传输弱信号、低频控制信号的场景，减少外部电磁干扰对信号传输的影响。不同于塑料壳体的连接器，这款金属法兰结构的抗冲击、抗挤压性能更强，在一些需要经常插拔连接器的工位，或者设备可能受到外部碰撞的使用场景下，金属结构的法兰不会因为受力出现开裂、固定位失效的问题。建模时的细节处理上，插针的端部做了导向倒角，对插时可以自动导正，不会出现插针顶弯的问题；法兰上的安装孔做了沉台设计，紧固件拧紧后头部不会突出法兰表面，避免和内部的其他结构产生干涉；外螺纹的收尾处做了退刀槽处理，保证尾夹或者锁紧螺母可以顺利拧到底，不会出现螺纹卡滞的问题。在实际设备装配流程里，采用这种背装法兰连接器，可以先将连接器在面板预装完成后，再进行内部线缆的焊接与压接，不需要像前装连接器那样先穿线再固定连接器，大幅提升装配工序的灵活性，后期维护更换连接器时，也只需要在设备内侧拆下紧固件、脱开线缆即可完成更换，不需要拆除设备外侧的其他防护结构或者装饰件，降低后期维护的工时成本。对于需要做面板丝印、外观阳极氧化或者喷塑处理的设备，这种背装结构可以在面板表面处理完成后再安装连接器，避免表面处理过程中连接器被化学药剂腐蚀，也不需要在表面处理时对连接器位置做复杂的遮蔽保护，简化面板加工的工序流程。
