50mm宽母线配套CT4型隔离绝缘支撑件

　　在低压成套配电柜、抽屉式开关柜、母线槽这类输配电设备的内部结构里，母排的固定与绝缘隔离是直接决定设备运行安全的核心细节，这款适配50mm宽度母线的CT4型隔离绝缘件，就是针对这类场景开发的专用支撑构件。日常运维中不少配电故障都源于母排固定件绝缘失效、爬电距离不足，或是长期受电动力震动出现固定位松脱，这类绝缘件的设计恰恰是从这些现场痛点出发，没有冗余的花哨结构，每一处几何特征都服务于实际安装与运行需求。从结构设计逻辑来看，构件整体采用高强度绝缘模压材质一体成型，主体为L型支撑基座搭配三角加强筋结构，这种布局不是随意设定的：垂直段用来贴合配电柜的安装梁或侧板，水平段则用来承托铜质或铝质母线，三角加强筋的位置刚好避开母线的安装避让空间，

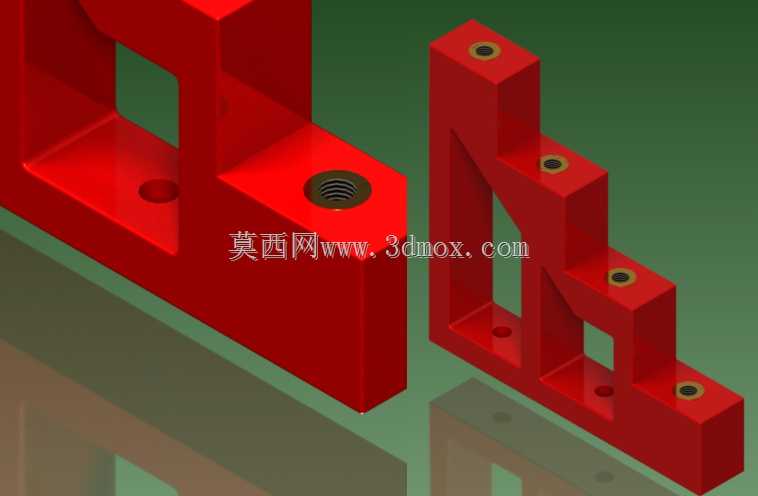

　　同时能把母线通电时受短路电动力产生的横向、纵向载荷均匀传递到安装基面，避免长期受力出现绝缘件根部开裂的问题。构件上预设的金属嵌件螺母是设计里很关键的细节，嵌件在模压阶段就和绝缘基体结合为一体，相比后期在绝缘件上直接攻丝，这种结构能大幅提升螺纹连接的抗扭强度，反复拆装母线也不会出现绝缘基体滑牙、碎裂的问题，同时金属嵌件的端面和绝缘基体表面保持齐平，不会形成突出的导电尖端，避免局部电场集中引发放电隐患。安装边界方面，这款绝缘件的支撑面宽度刚好匹配50mm规格的标准母线，安装孔位的间距符合配电行业通用的母排布置模数，不需要在现场对安装梁做额外的打孔改制，直接用标准螺栓就能把绝缘件固定在柜体型材上，再将母线压接在绝缘件的支撑台面上，

　　通过配套螺栓穿过母排的安装孔与绝缘件上的嵌件螺母锁紧即可。构件的绝缘壁厚经过反复校核，在额定交流1000V以下的配电场景里，爬电距离、电气间隙都能满足行业强制标准要求，哪怕是在湿度偏高、有轻微粉尘的工业配电环境下，也能有效避免不同相序母线之间、母线与接地柜体之间出现击穿、爬电的问题。实际选型使用时需要注意，这款绝缘件的支撑高度是固定规格，在做母排排布设计时要提前核算好母排与柜体壁板、相邻层母排之间的安全距离，避免安装后出现绝缘间隙不足的问题；另外安装时锁紧螺栓的扭矩要控制在合理范围，不要过度拧紧导致绝缘基体受挤压产生内应力，长期运行中受温度变化影响出现开裂。和市面上常见的平板式绝缘垫块相比，

　　这种带一体式支撑结构的绝缘件不需要额外搭配固定支架，能减少柜内的零件数量，装配效率更高，同时一体化的结构也减少了不同零件拼接带来的装配误差，母排安装后的平直度更容易保证，大电流通流时母排的发热也能通过绝缘件的支撑面均匀散热，不会出现局部热量堆积的问题。在多排母线垂直排布的柜体结构里，这款绝缘件还可以分层安装，每一层对应一相母线，相邻绝缘件的加强筋结构不会互相干涉，能在有限的柜内空间里最大化压缩母线排布的占用空间，同时保证各相之间的绝缘可靠性。不少现场改造项目里，旧柜的原有绝缘支撑件老化开裂后，选用这款绝缘件可以直接替换原有安装位，不需要重新调整母排的排布位置，大幅缩短停电改造的工期。建模过程中对绝缘件的所有棱角都做了圆角过渡处理，一方面是模压生产时便于脱模，减少生产过程中的应力集中点，提升零件的成品率和长期使用寿命，另一方面圆角结构也能避免安装过程中尖锐棱角划伤母线表面的镀锡层或绝缘护套，减少不必要的现场施工隐患。
