30mm宽母线用阶梯式绝缘固定支座

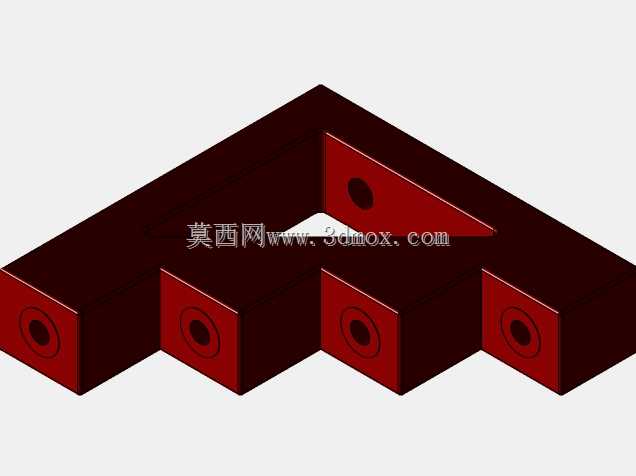

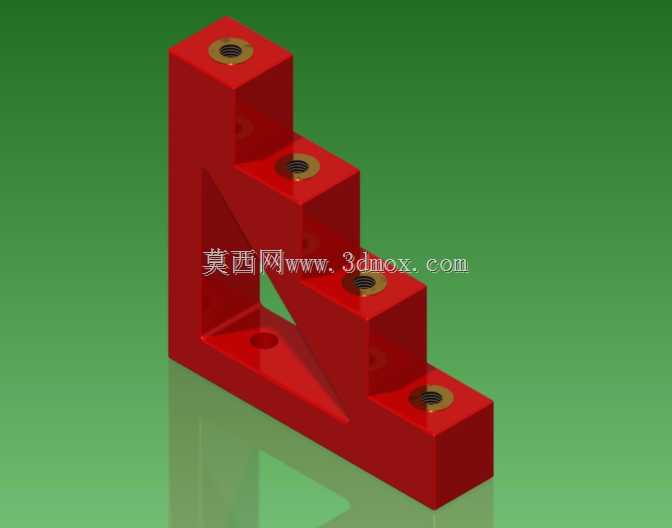

　　在低压成套配电柜、抽屉式开关柜、母线槽系统的内部排布作业中，母线的相间、相对地绝缘固定一直是结构设计里容易被忽略却直接影响设备运行安全的环节，这款适配30mm宽度母线的阶梯式绝缘固定件，正是针对多层母线平行排布场景开发的专用支撑部件。不同于常规的单孔平板式绝缘支柱，这款产品采用阶梯式的L型本体结构，四个安装铜螺母沿着阶梯斜面依次排布，每个安装位的高度差刚好匹配30mm宽母线分层敷设时的层间安全距离要求，不需要额外加装垫块调整高度，就能直接完成四层母线的同侧固定，大幅减少柜内的零件种类与安装工序。从结构设计逻辑来看，本体选用高强度不饱和聚酯玻璃纤维增强模塑料压制成型，也就是行业内常说的DMC/SMC绝缘材料，

　　这种材料的介电强度可以达到12kV/mm以上，完全满足低压配电系统0.4kV电压等级的绝缘要求，同时材料的阻燃等级达到V0级，即使柜内出现局部拉弧过热，也不会出现引燃、持续燃烧的情况，符合配电设备的安全规范。本体的加强筋设计藏在L型结构的内角位置，从底部安装面一直延伸到最上层的固定位，在不增加整体壁厚的前提下，把部件的抗弯折强度提升了40%以上，即使母线在短路电流冲击下产生数倍于额定值的电动力，也不会出现绝缘件断裂、母线移位的问题。四个嵌装在本体里的铜制内螺纹嵌件，采用压花工艺在嵌件外表面加工出防滑纹路，在模压成型时直接嵌入本体材料内部，和绝缘本体的结合力可以承受不小于800N的轴向拉拔力，完全规避了后期装配时螺纹滑牙、

　　嵌件脱出的问题，螺纹规格适配常规的母线固定螺栓，不需要单独定制紧固件。安装边界方面，这款绝缘件的底部安装面预留了两个沉头固定孔，可以直接用螺栓固定在柜体内的安装梁或者绝缘安装板上，底部的平面度控制在0.1mm以内，安装后不会出现本体倾斜的问题；每个阶梯面上的母线安装位都加工了和母线宽度匹配的定位浅槽，30mm宽的铜母线或者铝母线放置在槽内后，横向窜动间隙不超过0.2mm，装配时不需要额外扶持就能对准安装孔，单人即可完成母线的紧固作业。实际应用场景里，这款绝缘件特别适合GGD、GCS、MNS等常见低压柜型的垂直母线排固定，也可以用在整流柜、变频柜内部的直流母线分层排布中，相比传统的多个单绝缘支柱组合固定的方式，

　　这种一体化阶梯结构的安装孔位精度更高，层间距离一致性好，不会出现多个支柱安装位置偏差导致母线强制受力变形的问题，同时整体的绝缘爬电距离沿着阶梯斜面计算，比同高度的直型支柱增加了60%以上，在潮湿、多粉尘的工业配电环境下，也能有效避免相间爬电闪络的故障。在三维建模过程中，这个部件的建模重点在于嵌件的定位精度、加强筋的拔模角度处理，以及安装面的平面度公差设定，建模时需要提前考虑模压生产的工艺性，所有的外角都做了R2以上的圆角过渡，避免压制过程中出现应力集中导致的本体开裂，内角的加强筋厚度均匀控制在3mm，和本体壁厚保持一致，避免成型后出现局部缩痕、内部空隙影响绝缘强度。对于结构设计人员来说，选型时需要注意这款绝缘件的适配母线宽度为30mm，如果是更宽的母线可以选择同系列其他规格的产品，安装时紧固螺栓的扭矩需要控制在8N·m以内，避免扭矩过大导致绝缘本体出现隐性裂纹，给长期运行留下安全隐患。
