油箱用弧形波纹顶盖结构设计

　　在工业储油、车载燃油箱、户外小型储油单元的配套结构设计中，顶盖的弧形造型并非单纯的外观选择，而是兼顾排水、结构刚度、安装适配性的综合设计结果。这类弧形波纹顶盖的核心应用场景，集中在户外布置的开式或半开式油箱顶部，替代传统的平板焊接顶盖，解决平板结构易积水、长期受载易下凹变形的常见工程问题。从实际使用场景来看，户外放置的油箱长期暴露在降雨、落尘、日晒环境中，平板顶盖在焊接残余应力与上部积灰、积水荷载的长期作用下，很容易出现中部下凹的变形，凹陷处会长期积存雨水，加速漆面破损与钢板锈蚀，最终导致顶盖渗漏，污染内部油液。而弧形起拱的结构，首先从几何形态上实现了自然排水，落在顶盖表面的雨水会顺着弧形坡面自然流向两侧边缘，不会在顶盖中部形成积水区，从根源上减少了积水锈蚀的诱因。

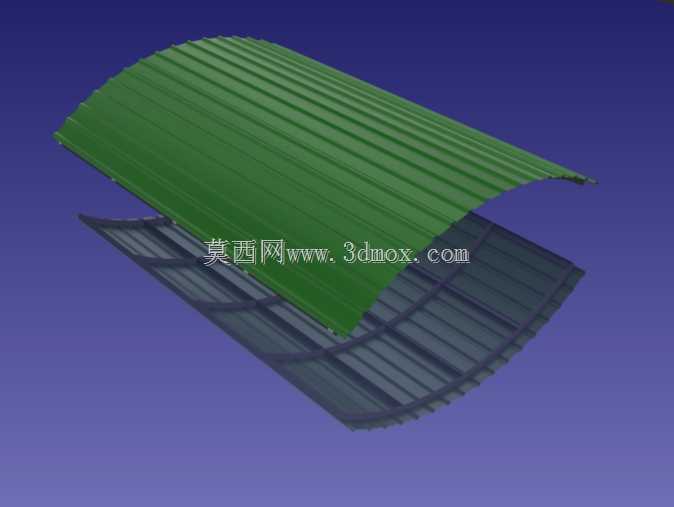

　　在结构功能设计上，这款顶盖采用了波纹压型的面板结构，而非光面弧形钢板，这一设计思路参考了压型钢板的受力特性：沿弧形母线方向压制的连续波纹，相当于在面板上布置了密集的纵向加劲肋，在不额外增加钢板厚度的前提下，大幅提升了面板的抗弯刚度，即便人员临时踩踏进行设备检修，也不会出现明显的塑性变形，避免了光面弧形板容易出现的局部凹陷问题。下部配套的框架式支撑结构，采用型钢弯折成与弧形面板匹配的曲率，作为面板的安装承载基底，支撑框架的边缘预留了与油箱顶部边框对接的安装孔位，安装时可通过螺栓连接或者连续焊缝与油箱上口的边框实现固定，支撑框架的横向肋条间距经过匹配计算，刚好对应波纹面板的波谷位置，让面板传递的荷载能够直接传导到支撑肋上，避免面板出现悬空段。

　　从安装边界的设计细节来看，这款弧形顶盖的两侧边缘做了向下的小尺寸折边，折边长度刚好覆盖油箱上口边框的外侧，安装后折边与油箱侧壁之间预留了微小的排水间隙，既可以避免雨水顺着顶盖与油箱的接缝直接流入油箱内部，也不会因为折边完全贴死侧壁导致接缝处积存潮气。弧形的起拱高度经过适配性设计，既不会因为拱度过高导致顶盖整体风阻过大，在大风天气下承受额外的风掀荷载，也不会因为拱度过低导致排水坡度不足，实际排水坡度控制在合理区间，能够满足中到大雨天气下的快速排水需求。面板的波纹深度与波距经过优化，在保证刚度的前提下，尽可能降低压型加工的难度，常规的钣金压型设备即可完成面板的弧形压型与弯折加工，不需要定制特殊的成型模具，适合小批量的配套生产。

　　在实际选型适配过程中，这类弧形顶盖的曲率半径需要与对应油箱的宽度尺寸匹配，保证两侧的安装边能够完全贴合油箱上口的边框，不会出现安装错位。支撑框架的型钢规格根据油箱的跨度选择，跨度越大的油箱，支撑框架的型钢截面尺寸相应提升，避免框架自身出现下挠变形。面板与支撑框架的连接采用间断焊的方式，既保证连接强度，也能避免连续焊接导致的面板热变形，防止波纹板在焊接后出现波浪形的翘曲，影响顶盖的外观平整度与排水效果。对于有防爆要求的储油场景，这类顶盖的面板与支撑框架之间还可以增加密封胶条的安装槽，在安装时嵌入耐油密封胶条，实现顶盖与油箱上口的密封连接，避免油气外泄，同时也能阻挡外部的灰尘、杂物落入油箱内部，保证油液的清洁度。

　　从长期使用的维护角度来看，波纹形的弧形顶盖表面不容易积存落叶、灰尘等杂物，日常清洁只需要用高压水枪从一侧冲洗，杂物就会顺着弧形坡面与波纹沟槽滑落到顶盖两侧，不需要人员爬到顶部进行清扫，降低了户外设备的维护工作量。弧形的结构也让顶盖的抗积雪能力优于平板结构，冬季积雪会顺着弧形坡面自然滑落，不会在顶盖顶部形成过厚的积雪荷载，避免积雪过重压坏顶盖结构。在三维建模过程中，这类结构需要重点控制弧形面板的曲率连续性，以及波纹特征沿弧形路径的均匀分布，保证压型加工时每个位置的波纹深度一致，不会出现局部拉伸过度导致的钢板壁厚减薄问题，同时支撑框架的弯折曲率需要与面板的曲率完全匹配，避免安装时出现面板与框架贴合不严的问题，影响后续的焊接或螺栓连接质量。
