PE电熔耦合器DN80规格管道连接件

　　在城镇燃气输配、市政给排水、化工流体输送等管线布设场景中，聚乙烯管道的连接可靠性直接决定管网整体运行寿命与介质输送安全性，电熔耦合器作为PE管线连接的核心承压构件，承担着两段同管径PE管材对接熔接、密封承压的核心作用，本次呈现的DN80规格电熔耦合器，适配公称外径90mm、公称压力16bar的PE100级管材连接需求，是中压燃气管网、建筑给水立管、工业纯水输送管线中常用的直通连接部件。

　　从实际工程应用角度看，这类电熔耦合器的使用场景覆盖了地埋管线接驳、户内管线延伸、老旧管线抢修等多个工况，相比传统热熔对接工艺，电熔连接对施工环境的适应性更强，在狭小管沟、高空作业、低温环境下都能完成可靠连接，不需要大型热熔对接设备，仅需配套电熔焊机即可完成作业，大幅降低了现场施工的设备门槛与操作难度。尤其在管线抢修作业中，电熔耦合器不需要对管材端面进行高精度铣削处理，仅需做好管材表面氧化层刮除、定位标记后即可插入焊接，能大幅缩短管线断供的抢修时长，这也是其在市政应急抢修场景中被广泛选用的核心原因。

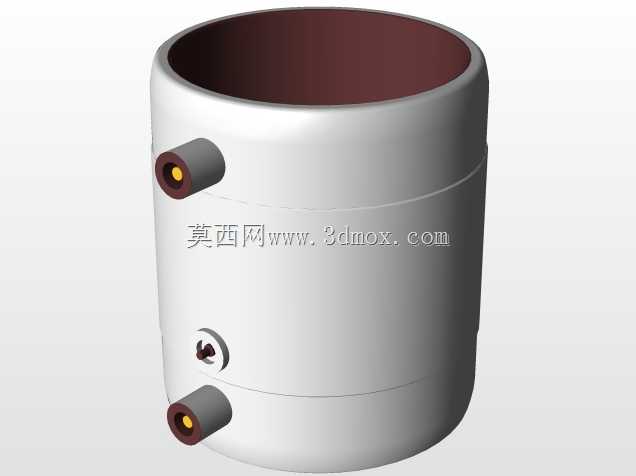

　　该耦合器的结构设计围绕电熔焊接的工艺逻辑展开，整体为直通筒状结构，筒体内部预埋有均匀排布的电阻发热丝，接线端子设置在筒体外侧的凸起柱台上，两个接线柱沿筒体轴向错位布置，避免焊接接线时出现干涉，同时凸起的柱台结构能对接线端子形成物理防护，避免施工过程中磕碰导致端子脱落、接线接触不良等问题。筒体内径尺寸与PE90管材的外径公差做了匹配设计，单边预留了合适的装配间隙，既保证管材能顺利插入筒体内部，又避免间隙过大导致熔接时熔融料溢出无法形成有效熔接环。筒体两端的内壁设置了有限位挡圈，能控制两端管材的插入深度，保证两段管材的对接端面处于筒体中间位置，避免单侧插入过深导致熔融料堆积、另一侧插入深度不足导致熔接长度不够的问题，从结构上降低施工操作失误带来的连接失效风险。

　　从安装边界条件来看，该耦合器的筒体轴向长度满足电熔连接的最小熔接长度要求，安装时需要在管材表面标记出插入深度线，刮除插入段管材表面的氧化层，保证氧化层刮除长度比插入深度长10mm左右，避免氧化层残留导致熔接界面结合强度不足。焊接过程中需要保证耦合器与管材保持同轴，不得出现偏斜、强行扭转的情况，焊接冷却阶段不得对连接件施加外力，避免熔接界面出现应力裂纹。筒体外侧的观察孔设计能直观反馈焊接过程中的熔融料隆起状态，当熔融料从观察孔均匀隆起时，即代表焊接过程的熔融料填充量达到设计要求，施工人员可通过观察孔状态判断焊接过程是否正常，不需要额外借助检测设备即可完成初步焊接质量判定。

　　在功能特性上，该电熔耦合器的承压等级达到PN16，可满足中压燃气管道、高压给水管道的承压需求，筒体材料采用与连接管材同牌号的PE100级聚乙烯原料生产，保证熔接界面的材料相容性，避免不同牌号材料熔接后出现界面应力、长期使用下开裂的问题。预埋的电阻丝采用特殊的防腐镀层处理，避免长期埋地使用过程中电阻丝出现锈蚀，导致焊接时电阻异常、发热不均的问题。接线端子采用铜质嵌件，与电阻丝采用可靠的压接连接，降低接触电阻，保证焊接过程中电流稳定，发热均匀。相比机械压紧式的管道连接件，电熔耦合器的连接接口为一体化熔接结构，不存在橡胶密封圈老化、压紧螺栓松动导致的泄漏风险，接口寿命与管材本体寿命一致，可满足50年以上的地埋使用要求，大幅降低管网全生命周期的维护成本。

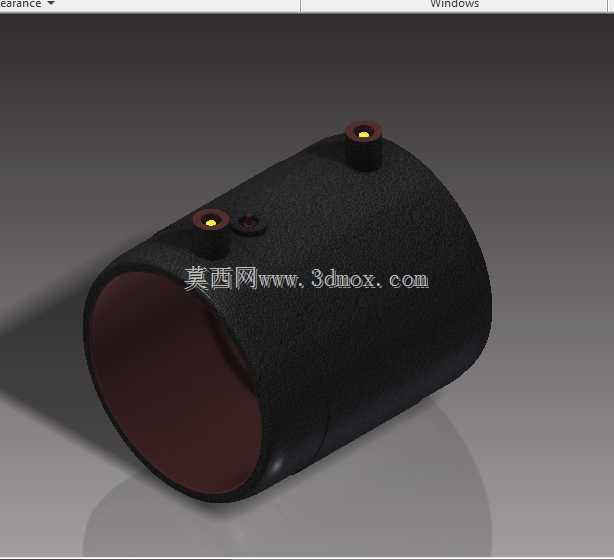

　　从三维建模的角度来看，该模型还原了电熔耦合器的所有关键结构特征，包括筒体的外壁纹理、接线柱的结构、观察孔的位置、内部挡圈的尺寸，建模过程中严格按照实际产品的尺寸公差进行特征构建，可直接用于管线布设的装配干涉检查、施工模拟、BIM管线综合排布，帮助设计人员在设计阶段提前预判管线连接的安装空间需求，避免现场施工时出现与其他管线、构筑物碰撞的问题。模型的结构细节也可作为结构设计人员进行同类电熔管件设计的参考，通过对发热丝排布、筒体壁厚、限位结构的参数化还原，能帮助设计人员快速理解电熔管件的设计逻辑，缩短同类产品的开发周期。
