高密度聚乙烯电熔耦合管件结构设计

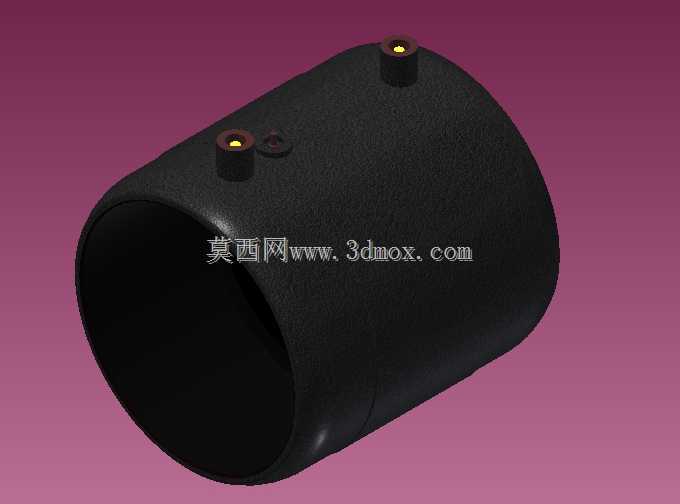

　　在城镇燃气输配、市政给水输送、工矿企业流体介质传输的管线布设场景中，聚乙烯管线的连接可靠性直接决定整个管网的运行寿命与泄漏风险，电熔耦合类管件正是针对HDPE材质管道连接开发的专用连接件，相比传统热熔对接工艺，电熔连接受现场环境温度、操作人员技能水平的影响更小，接口强度一致性更优，尤其适合狭小作业空间、非开挖施工段、老旧管线抢修等无法开展大型热熔设备作业的场景。这款DN110公称通径的电熔耦合器，适配公称压力16公斤级的HDPE管线，整体采用筒状等径直通结构，主体材质为与管线同牌号的高密度聚乙烯，保证焊接过程中材质熔接相容性，避免不同牌号原料熔融指数差异导致的接口虚焊、应力开裂问题。管件本体的内壁预置有精准排布的电阻发热丝网，

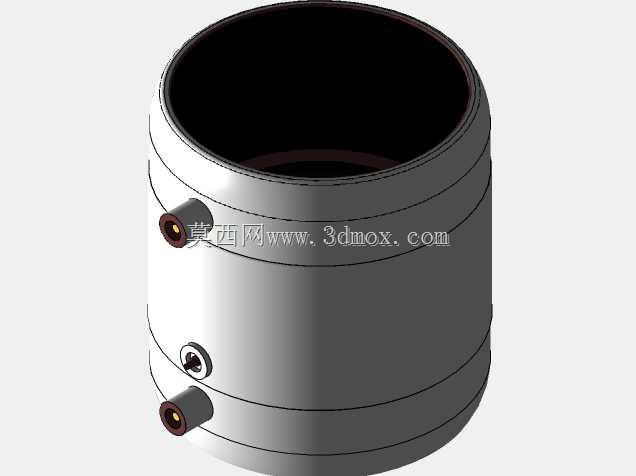

　　发热丝的走线间距、埋入深度经过反复工艺验证，通电发热时可让管件内壁与管材外壁的聚乙烯层同步达到熔融温度，在预设的冷却周期内形成完全均质的连接面，接口的拉伸强度、爆破压力均高于管材本体，满足长距离埋地管线的长期静液压强度要求。管件筒体外侧对称布置两个电熔接线柱，接线柱内嵌铜质导电嵌件，外部做凸起防护结构，避免施工搬运过程中磕碰导致接线端子变形、接触不良，接线柱的位置设计兼顾了不同品牌电熔焊机的接线操作空间，施工时无需额外调整管件角度即可快速完成接线。两个接线柱旁设置有凸起的熔融观察孔，观察孔的行程与内部熔融压力匹配，当焊接过程中熔融料顶起观察孔内的指示销到预设高度时，即可判定当前焊接熔接量达到工艺要求，无需施工人员额外判断熔接状态，

　　大幅降低人为判断失误带来的焊接不合格风险。从安装边界来看，这款耦合器的筒体长度经过优化，在保证两端管材插入深度满足规范要求的前提下，尽可能压缩整体轴向尺寸，减少管线布设时的管件占用空间，适配管沟内狭窄空间的拼装作业；筒体内壁两端设计有定位止口，管材插入时可直接顶到止口位置，保证两端管材的插入深度一致，避免单侧插入不足导致的焊接面积不够、受力不均问题。建模过程中，首先根据HDPE管材的外径公差带确定管件的内径尺寸，预留合适的安装间隙，既保证管材可以顺利插入，又避免间隙过大导致熔融料溢流、焊接强度下降；发热丝的埋入位置距离内壁的距离经过计算，既要保证发热时热量快速传递到焊接界面，又要避免发热丝距离外壁过近导致筒体表面过热变形。

　　接线柱的嵌件与PE本体的结合部位设计有防转、防拔脱的倒扣结构，模拟长期使用过程中接线拉扯、温度循环变化下的密封可靠性，避免嵌件位置出现渗漏通道。观察孔的结构设计考虑了熔融料的流动路径，指示销与孔壁的配合间隙经过反复验证，既可以在熔融压力下顺畅顶出，又不会出现熔融料从间隙大量溢出导致熔接压力不足的问题。筒体的外壁做了细微的磨砂质感处理，既可以减少施工搬运过程中的表面划伤，又能提升管件的抗紫外线老化能力，适合短期户外存放的需求。在管线系统中，这类电熔耦合器不仅可用于直管段的加长连接，也可用于管线变形沉降段的应力补偿连接，电熔接口的柔性特质可以吸收一定量的管线轴向位移与径向偏移，降低地质沉降、温度变形带来的接口应力集中风险。建模时对所有的棱角位置都做了圆角过渡处理，避免应力集中点，尤其是接线柱与筒体连接的根部位置，圆角半径取值兼顾了结构强度与成型工艺性，避免注塑成型时出现缩痕、应力开裂问题。管件的壁厚设计根据16公斤级的压力要求计算，同时考虑焊接过程中的热影响区强度衰减，预留足够的安全裕度，保证在长期承压状态下的结构稳定性。
